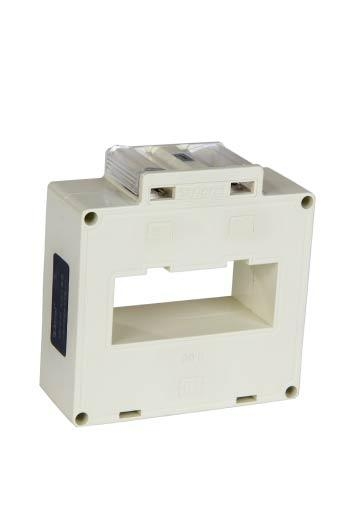

普通測量型電流互感器

產品描述

普通測量型電流互感器可與一般測量儀表配套使用；一次電流測量範圍5-6300A，二次輸出5A或1A；測量範圍為額定值的0~120%。

符合標準

產品符合國標GB1208-2006。

技術指標

l 測量CT一次電流5-6300A，二次電流5A，1A，0.1A，0.05A

l 額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）

l 額定頻率50-60Hz

l 環境溫度-30℃~70℃，最高耐溫120℃

l 海拔高度≤3000m

l 工頻耐壓3000V/1min 50Hz

l 用於沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

產品特點

外殼採用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯採用取向冷軋硅鋼帶卷繞而成，二次導線採用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

AKH-0.66Ⅰ—適用於（單）多根電纜或單根母排穿越，適用面廣，規格多

AKH-0.66-Ⅱ—適用於多根母排（2-6根）或多根電纜穿越，適用面廣，規格多

AKH-0.66-Ⅲ—具備Ⅰ、Ⅱ型特點，滿足供電計量精度高，容量大的要求，計量用，400/5A及以上

AKH-0.66-M8 —適用於小電流，小空間場所，為接線式CT，尤其適合抽屜櫃要求，體積小，容量2.5VA

選型說明

l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

l 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；

l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；

l 產品極性表示為：一次接線標誌P1、P2，相應二次接線標誌S1、S2；S1表示P1的同名端，S2表示P2的同名端；

l 測量儀表接于S1、S2端上，此時所接迴路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或迴路負載較大時，應優先選用二次電流為1A的規格；

l 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

售后服務承諾：產品保修期為一年，凡質量問題，原因在供方的，免費調換或維修。

付款方式︰	款到發貨
