Q641F不鏽鋼氣動球閥

型號：	Q641F
品牌：	太柯
原產地：	中國
類別：	工業設備 / 機械五金 / 閥門
標籤︰	-
單價：	-
最少訂量：	1 件

發送查詢

產品描述

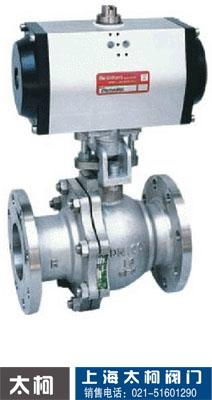

Q641F氣動球閥概述：
　　 Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量係數大,流阻係數小,結構簡單,使用壽命長,便於維修。配用的執行機構分單作用和雙作用兩種型號。產品廣氾應用於化工、石油、輕紡、電力、食品製藥、制冷、造紙行業的系統控制。

氣動球閥主要性能規範

公稱通徑DN（mm）		15-250
公稱壓力PN（MPa)		1.6
公稱壓力PS（MPa)	強度試驗	2.4
	密封試驗	1.76
材料\材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	球芯	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	閥杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-28℃～300℃
執行器	型號	BAW系列、GT系列、SW系列
	氣源壓力	0.4-0.7Mpa

氣動球閥訂購氣動閥門產品須知

1、請在訂貨時提供詳細口徑規格、交貨地地、交貨時間。

2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。

3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。

Q641F-16型氣動球閥主要尺寸及執行器配置

公稱通徑DN(mm)	尺寸(mm)							執行器型號
公稱通徑DN(mm)	L	D	D1	D2	b	f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GTD52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	AW17/AW20S
