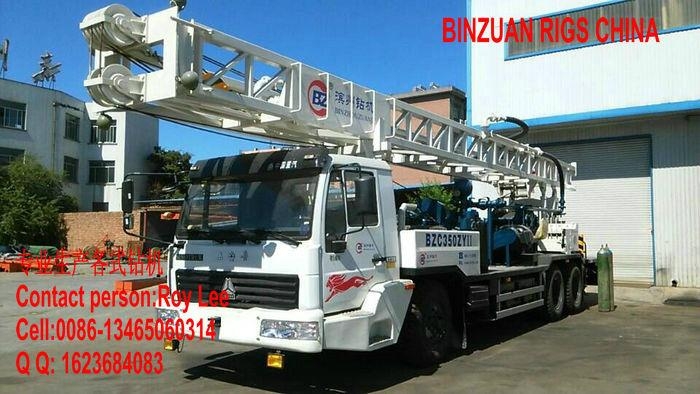

BZC400ZY車載式水井鑽機採用車載自走式，是一種車裝轉盤式迴轉鑽機；

◎

鑽機選用中國重汽6×4專用汽車吊車底盤，分動箱、主傳動系統、變速箱、雙卷揚機組、泥漿泵、轉盤、鑽塔、鋼絲繩給進機構等均

安裝在吊車底盤上；

◎

鑽機以轉盤迴轉泥漿正循環鑽進為主要鑽探方式，配有BW850/2A型泥漿泵，採用泥漿作為沖洗液，通過柱塞泵高壓注漿實現正循環

鑽進，如配備適當鑽探工具，也可適應其它鑽探工藝方法，可在粘土、砂層、基岩等多種地層中鑽進；

◎

鑽機以汽車發動機為動力，加裝分動裝置和液壓系統，汽車行走、鑽井作業同機聯動；

◎

鑽機可根據用戶要求選裝（MF）三相交流發電機組，為施工現場夜間照明或焊接維修提供方便；

◎

鑽機配備液壓雙卷揚機、塔架滑輪組、水龍頭兩側弔環聯動輔助加壓裝置，遇到泥岩、強風化、基岩等地層結構可以輔助加壓鑽進，以

提高成孔效率；

◎

鑽機主傳動為機械傳動，鑽塔昇降，六個支腿平衡，四個調平支腿液壓控制，兩個機械支腿，分動箱、泥漿泵離合系統氣動控制；

◎

鑽機外觀漂亮大氣，轉盤扭矩大，進尺快，適用農田水利工程、工業深水井、國防建設、水文勘探、地熱礦井水井鑽鑿，也可用於其它

工程基礎孔施工，深受國內外客戶的歡迎。

◎

根據用戶要求，配備美國壽力、日本PDSJI00S、瑞典阿特拉斯、國產開山、紅五環等廠家生產的空壓機，可實施氣動潛孔錘鑽進；若配備氣水兩用水龍頭、雙壁專用鑽杆、氣水分離器等，可實施氣舉反循環鑽進；如配備液動潛孔錘鑽具，使用常規850/2A泥漿泵可實現液動潛孔錘破岩鑽進；若配備其它專用鑽具，可實施取岩心等多種鑽探工法。

技   朮   參   數

 鑽孔深度(M)

400

 鑽孔直徑(mm)

500

 轉盤轉速(r/min)

21.2；36；63.2；100.6；155；20.2(反轉)

 轉盤扭矩(KN.m)

18；10.6；6；3.8；2.5；18.9(反轉)

 液壓主卷揚單繩拉力(KN)

45

 液壓主卷揚最大拉力(KN)

270

 液壓副卷揚單繩拉力(KN)

40

 液壓副卷揚最大拉力(KN)

160

 大鉤提升能力(KN)

270

 塔架承載能力(KN)

270

 鑽塔高度(mm)

11500

 承重(t)

30

鑽杆

 主鑽杆(mm)

108×108×7500

 副鑽杆(mm)

Ф89×10×5500

液壓油泵

 型號

CB-HP80/40

 排量(ml/r)

80/40

 額定轉速(r/min)

2000

 額定壓力(MPa)

20

BW850/2A型

泥漿泵

缸套直徑(mm)

150

活塞行程(mm)

180

理論流量(L/min)

600　　　　850

額定壓力(Mpa)

3　　　　　　2

沖次(min-1)

58　　　　　82

吸水管直徑(mm)

127

排水管直徑(mm)

64

輸入轉速(r/min)

470

輸入功率(kw)

40

外型尺寸(mm)

2000×1030×1400

重量(t)

1.5

  配套動力

柴油機

 型號

大柴歐III水冷四沖程增壓中冷柴油發動機

 額定功率(KW)

147

 轉速(r/min)

2300

 最大扭矩

650N.m/1400-1500rpm

汽車底盤

 型號

TAZ5191TZJ （汽車起重機底盤）

 驅動形式

6×4

發動機

 型號及型式

濰柴TBD226B-6Ⅱ歐III排放

 額定功率(KW)

147

 轉速(r/min)

2300

 外形尺寸(長×寬×高)(mm)

11110×2490×2500

   發電機組

 型號

MF

 額定功率 (KW)

15

 額定電壓(V)

400

 額定電流(A)

27

 功率因數

0.8

 轉速(r/min)

1500

 額定頻率（Hz）

50

 絕緣等級

H

 防護等級

IP21

 鑽井駕駛室內變速箱最佳工作檔位 (轉速)

五檔(1000-1400r/min)

 行走最高車速(Km/h)

75

 重量(kg)

19340

 運輸尺寸 (長×寬×高)(mm)

12160*2490*3440

 工作尺寸(長×寬×高)(mm)

 11110*2490*13110
