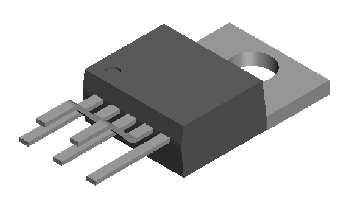

開關型降壓穩壓集成電路: LM2576 3A
| 型號： | LM2576 |
|---|---|
| 品牌： | HN, NS, On Semi |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 電子元器件 / 集成電路 |
| 標籤︰ | 集成電路 , 開關型穩壓 , 穩壓電路 |
| 單價： |
-
|
| 最少訂量： | - |
產品描述
應用:汽車電子,車載DVD,VCD,液晶顯示器,液晶電視機。完全替代：UC2576，MIC2576。
絕對最大額定值(注 1)
最大電源電壓 對地輸出電壓 (穩態) -1V 功耗 內部限定 | 最大結溫 150°C 最小靜電放電額定值 (C = 100 pF, R = 1.5 kΩ) 2kV 引線溫度 (焊接，10 秒) 260°C |
工作額定值 工作結溫範圍 LM2576/LM2576HV -40°C ≤ TJ ≤ +125°C | 電源電壓 LM2576 40V LM2576HV 60V |
LM2576-3.3, LM2576HV-3.3 電氣特性
標準字體的指標值是在 TJ = 25°C, 粗體字適用於整個工作結溫範圍.
符號 | 特性 | 條件 | LM2576-3.3 LM2576HV-3.3 | 單位 (極限) | |
典型值 | 極限值 (注 2) | ||||
系統參數 (注 3) 測試電路 圖 2 | |||||
VOUT | 輸出電壓 | VIN = 12V, I負載 = 0.5A 電路圖 2 | 3.3 | 3.234 3.366 | V V(最小) V(最大) |
VOUT | 輸出電壓 LM2576 | 6V ≤VIN ≤ 40V, 0.5A ≤ I負載 ≤ 3A 電路圖 2 | 3.3 | 3.168/3.135 3.432/3.465 | V V(最小) V(最大) |
VOUT | 輸出電壓 LM2576HV | 6V ≤VIN ≤ 60V, 0.5A ≤ I負載 ≤ 3A 電路圖 2 | 3.3 | 3.168/3.135 3.450/3.482 | V V(最小) V(最大) |
η | 效率 | VIN = 12V, I負載= 3A | 75 | | % |
LM2576-5.0, LM2576HV-5.0 電氣特性
標準字體的指標值是在 TJ = 25°C, 粗體字適用於整個工作結溫範圍.
符號 | 特性 | 條件 | LM2576-5.0 LM2576HV-5.0 | 單位 (極限) | |
典型值 | 極限值 (注 2) | ||||
系統參數 (注 3) 測試電路 圖 2 | |||||
VOUT | 輸出電壓 | VIN = 12V, I負載 = 0.5A 電路圖 2 | 5.0 | 4.900 5.100 | V V(最小) V(最大) |
VOUT | 輸出電壓 LM2576 | 8V ≤VIN ≤ 40V, 0.5A ≤ I負載 ≤ 3A 電路圖 2 | 5.0 | 4.800/4.750 5.200/5.250 | V V(最小) V(最大) |
VOUT | 輸出電壓 LM2576HV | 8V ≤VIN ≤ 60V, 0.5A ≤ I負載 ≤ 3A 電路圖 2 | 5.0 | 4.800/4.750 5.225/5.275 | V V(最小) V(最大) |
η | 效率 | VIN = 12V, I負載= 3A | 77 | | % |
| 產品規格︰ | LM2576T-3.3, 5.0, 12, 15, ADJ. LM2576S-3.3, 5.0, 12, 15, ADJ LM2576HVT-3.3, 5.0, 12, 15, ADJ. LM2576HVS-3.3, 5.0, 12, 15, ADJ |
|---|---|
| 產品優點︰ | 3A電流輸出, 開關型、直流-直流降壓轉換電路. 52Kz. 穩壓壓差要求3V,轉換效率高: 77-88% 應用:汽車電子,車載DVD,VCD,液晶顯示器,液晶電視機 |
| 主要市場︰ | 中國大陸,東南亞,美國,臺灣,香港 |
| 付款方式︰ | 款到發貨 |
