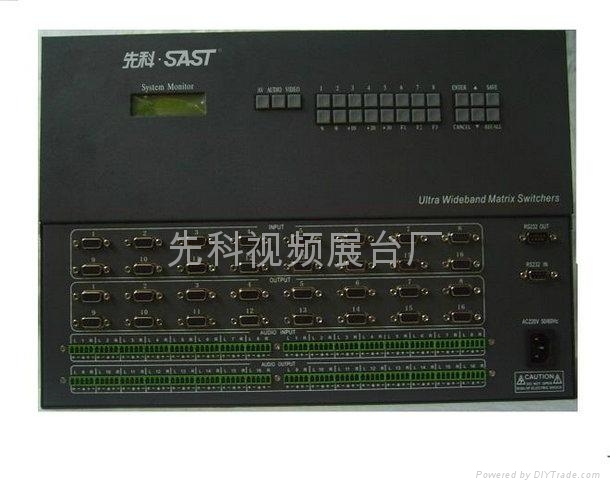

专业级音视频矩阵系统
| 型号： | 8*4/8*8/16*16 |
|---|---|
| 品牌： | 先科SAST |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 通信和广播电视设备 / 广播电视设备 |
| 标签︰ | VGA矩阵 , 视频矩阵 , 专业矩阵 |
| 单价： |
¥68900
/ 套
|
| 最少订量： | 5 套 |
产品描述
先科ＶＧＡ系列专业矩阵切换器
一、常用型号：
|
型号
|
输入通道
|
输出通道
|
功耗
|
尺寸（高×宽×深，单位mm）
|
|
XK-VGA8-4
|
8×4 8路VGA
|
4路VGA
|
20W
|
44×485×280
|
|
XK-VGA8-8
|
8×8 8路VGA
|
8路VGA
|
20W
|
44×485×280
|
|
XK-VGA16-4
|
16×4 16路VGA
|
4路VGA
|
25W
|
88×485×280
|
|
XK-VGA16-8
|
16×8 16路VGA
|
8路VGA
|
30W
|
88×485×280
|
|
XK-VGA16-16
|
16×16 16路VGA
|
16路VGA
|
45W
|
88×485×280
|
二、产品性能介绍
描述：VGA系列矩阵为计算机显示信号切换、分配的专业设备，带音频型号还具备双声道的平衡音频切换，音频可以与视频信号同步切换或单独切换；视频信号输入输出采用了DB15接口，在保证了性能要求的前提下提供了更为简洁方便的布线连接。优异的电路设计、工业级的电子元件以及先进的生产工艺，保证了产品高性能、高稳定性。
三、专业矩阵功能特点:
l 400MHz（－3dB）的满载视频带宽
l 平衡/非平衡立体声音频（带音频型号）
l 数字同步信号重整处理
l 15组全局状态记忆
l 前面板LCD显示操作信息和IO通道信息
l 简洁便捷的键盘控制和可级联的RS－232控制
l 通过ID码配置可方便地通过一个RS－232接口控制多达255台的RGB矩阵、VGA矩阵以及AV矩阵
l 内置宽输入电压国际通用电源
l 可机架安装的全铝合金机箱
四、专业矩阵技术参数：
视频交叉开关 音频交叉开关
带宽…….……. . 400MHz（-3dB） 增益…………非平衡0dB，平衡6dB
串扰……………－65dB&10MHz 频率响应….20Hz－20KHz，±0.05dB
视频输入 信躁比……………………….…>90dB
阻抗………………………...75Ω 通道隔离…….……….>80dB & 1kHz
电平…………………0.5～2Vp-p 音频输入
连接器……………….DB15插座 信号类型….……..平衡/非平衡立体声
同步信号阻抗…………… 1kΩ 连接器……3.5mm的5针螺丝接线座
视频输出阻抗……………>10 kΩ, 平衡/非平衡
阻抗………………………..75 音频输出
电平……………………0.5～2Vp-p 信号类型….……..平衡/非平衡立体声
连接器…………………DB15插座 连接器……3.5mm的5针螺丝接线座
同步信号阻抗……………..75Ω 阻抗……….非平衡50Ω，平衡100Ω
视频交叉开关 音频交叉开关
带宽…….……. . 400MHz（-3dB） 增益…………非平衡0dB，平衡6dB
串扰……………－65dB&10MHz 频率响应….20Hz－20KHz，±0.05dB
视频输入 信躁比……………………….…>90dB
阻抗………………………...75Ω 通道隔离…….……….>80dB & 1kHz
电平…………………0.5～2Vp-p 音频输入
连接器……………….DB15插座 信号类型….……..平衡/非平衡立体声
同步信号阻抗…………… 1kΩ 连接器……3.5mm的5针螺丝接线座
视频输出阻抗……………>10 kΩ, 平衡/非平衡
阻抗………………………..75 音频输出
电平……………………0.5～2Vp-p 信号类型….……..平衡/非平衡立体声
连接器…………………DB15插座 连接器……3.5mm的5针螺丝接线座
同步信号阻抗……………..75Ω 阻抗……….非平衡50Ω，平衡100Ω
