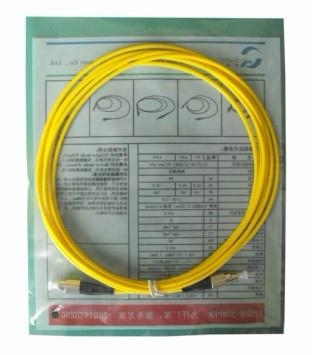

品名：FC光纖跳線

型號：QS-FCFC-SM3M

規格：3米、9/125、3.0

產品規格：
☆ 具有單模（9/125）和多模（50 / 125 μm或62.5 / 125 μm）兩種線纜類型供選。
☆ 通用/小型化光纖連接器供選 。
☆ 包皮材料有陶瓷、不鏽鋼及復合物供選。
☆ 線纜護套材料有：聚氯乙烯（PVC）/ 阻燃聚氯乙烯（FRPVC）/ 低煙無鹵（LSOH）可選。
☆ 接頭有ST、SC、FC、SMA、MU、FDDI、ESCON、MTRJ、LC、D4、E2000等類供選。
☆ FC、SC、ST、LC、MU接頭有PC、UPC、APC等不同研磨端面供選。
☆ 通過業界TIA/EIA-568 及IEC 874-1 等標準。
☆ 應用於局域網、光纖通信系統、光纖到戶、視頻傳輸、光纖傳感器、光纖CATV、有線電視、測試儀器等。

光纖跳線 物理/電氣特性：
☆ 內層覆被直徑：125μm。
☆ 芯直徑：50 / 62.5μm（多模）；9/125μm（單模）。
☆ 抗拉強度：15Kgf(φ0.9mm光纖除外)。
☆ 光纖外徑：3mm/2mm。
☆ 最小彎曲半徑：10 ×電纜直徑。
☆ 工作溫度：- 40℃—+ 75℃。
☆ 儲存溫度：- 50℃— + 85℃。
☆ 重複插拔次數：1000次。
☆ 一般單模光纖跳線保証指標： 插入損耗≤0.3dB(APC/UPC); 回波損耗: ≥50dB(UPC)；≥65dB(APC)
☆ MTRJ單模跳線保証指標： 插入損耗≤0.75 dB; 回波損耗: ≥40 dB。
☆ 一般多模光纖跳線保証指標： 插入損耗≤0.2dB （PC）; ≤0.2 dB （UPC）; ≤0.3 dB （APC） 。
☆ 回波損耗: ≥45 dB （PC）; ≥50 dB （UPC）; ≥60 dB （APC）。
☆ MTRJ多模跳線保証指標： 插入損耗≤0.5 dB ;回波損耗≥40 dB。
☆ 光纖跳線機械性能插入損耗最大變化量：互換性(任意對接): 0.2dB。重複性 (重複插拔1000次): 0.2dB。抗拉性0.2dB(10Kg拉力/3.0mm 線纜)。抗振性: 0.2dB (振動：10—58Hz ；振幅：1.5mm, 10Hz/分鐘，2小時)。
☆ 光纖跳線環境性能插入損耗最大變化量: 溫度循環：0.2dB (－40—+80℃ 5個循環)。高溫試驗： 0.2dB (高溫：85℃，100小時)。低溫試驗：0.2dB (低溫:-40℃,100小時)。濕度試驗：0.2dB(65℃，93%相對濕度，100小時)。

◎ 光纖跳線產品特點：
☆ 採用較小同心度誤差及內孔直徑的高精密度陶瓷插芯，提供額外的插入損耗和回波損耗，避免傳輸性能的下降以及光收發器件的損坏。
☆ 採用先進的研磨技術和研磨設備，確保光纖的圓心研磨偏移、光纖的凹陷及陶瓷端面曲率半徑等技術參數均符合規定標準。
☆ 為確保連接器的長期使用，不僅對接頭進行衰減和背向反射測試，而且採用精密干涉儀測試接頭表面的划痕或瑕疵,測取FC、ST 、SC、LC及MU型接頭的曲率半經、研磨偏移、光纖凹陷量和突出量，以確保接頭質量。
☆ 100%光學全數檢測，每條跳線都保証有良好的研磨質量和優良的性能指標。
☆ 可根據客戶的需求配置為單芯、雙芯或多芯等不同纖芯類型。光纖產品還有PVC和LSOH不同的防火等級，提供設計的靈活性。
☆ 插入損耗小，回波損耗大，互換性能、重複插拔性能優良，使用方便。
☆ 符合ANSI / TIA / EIA和ISO / IEC對於耐用性、防潮、耦合應力、光纖拉伸力和對潮濕、極端溫度、插拔力和線纜拉應力、撞擊及震動等惡劣環境適應能力的要求。

☆ 環境特性穩定,環境試驗通過Telcordia標準。
