智能PID溫控表

智能PID溫控表
型號:TESHOW
品牌:台松
原產地:中國
類別:電子、電力 / 儀器、儀表 / 溫度儀表
標籤︰PID溫控 , 智能溫控表 , 溫控表價格
單價: ¥380 / 件
最少訂量:1 件

產品描述

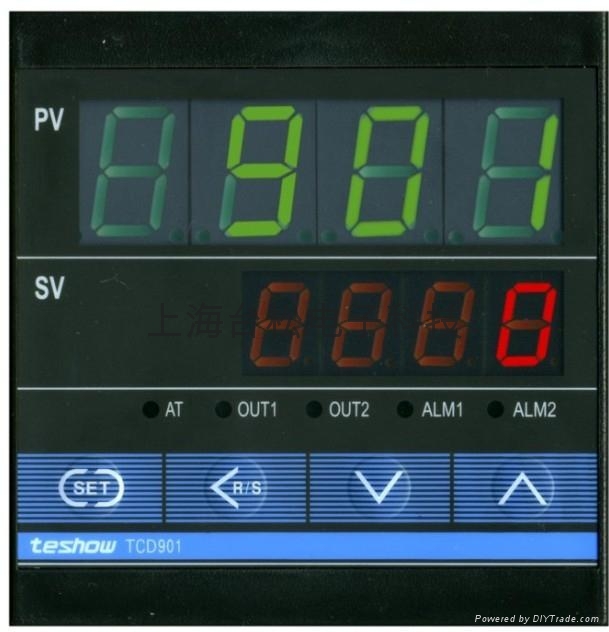

品牌 台松 TESHOW 型號 TCD901
控制類型 溫度 控制模式 智能溫度控制調節器
測量對象 溫度 溫度範圍 0-1375(℃)
測溫誤差 0.2(℃) 開孔尺寸 92*92(mm)
安裝型式 嵌入式 輸出信號 繼電器電流 電壓 SSR(mA)
工作電壓 100-240(V) 外形尺寸 96*96(mm)
重量 0.29(Kg)
teshow TCH  TCD
溫度 智能溫度控制調節器
-1999~9999(℃) ±0.3(℃)
45×92(mm) 面板安裝
繼電器、固態、4~20(mA) 100~240(V)
48×96(mm) 0.05(Kg)

 供電電源:100~240VAC,50/60HZ
 顯示:雙排四位數
 指示精度:(指示值的±0.5%FUS 或
  ±1℃度中較大一個)±1位以下
 輸入類型:
  熱電偶:K、E、J、T、B、S、Wu-Re 3-25
  熱電阻:Pt100、Cu50
  模擬量:
  DC 0~20mV、0~50mV、0~400Ω
 主輸出OUT1:
  繼電器 250VAC/5A
  脈衝電壓:12VDC(用於接固態繼電器)
  可控硅觸發
  類比電流:0~10mADC, 4~20mADC


 副輸出OUT2:
  繼電器 250VAC/5A
  脈衝電壓:12VDC(用於接固態繼電器)
 報警1/2輸出:
  繼電器 250VAC/5A
 動作類型:加熱或冷卻,加熱及冷卻
 控制類型:開/關,PID自整定
 報警模式:19種
 操作環境:溫度0~50℃ 濕度45~85RH%
產品面板尺寸:
TCH102/48X48、開孔尺寸:45X45mm
TCH402/48X96、開孔尺寸:45X90.5mm
TCD701/72X72、開孔尺寸:68X68mm
TCD901/96X96、開孔尺寸:90.5X90.5mm



說明

 供電電源:100~240VAC,50/60HZ
 顯示:雙排四位數
 指示精度:(指示值的±0.5%FUS 或
  ±1℃度中較大一個)±1位以下
 輸入類型:
  熱電偶:K、E、J、T、B、S、Wu-Re 3-25
  熱電阻:Pt100、Cu50
  模擬量:
  DC 0~20mV、0~50mV、0~400Ω
 主輸出OUT1:
  繼電器 250VAC/5A
  脈衝電壓:12VDC(用於接固態繼電器)
  可控硅觸發
  類比電流:0~10mADC, 4~20mADC


 副輸出OUT2:
  繼電器 250VAC/5A
  脈衝電壓:12VDC(用於接固態繼電器)
 報警1/2輸出:
  繼電器 250VAC/5A
 動作類型:加熱或冷卻,加熱及冷卻
 控制類型:開/關,PID自整定
 報警模式:19種
 操作環境:溫度0~50℃ 濕度45~85RH%

 特 點

輸入
a)熱電偶(TC):K,J,E,T,S,B,Wu-Re/3-25
b)熱電阻(RTD):Pt100 Pt100小量程,Cu50
c)線性輸入:0~20mV,DC0~50mV,4~20mA,
0~10V,0~5V,0~400Ω,或其他
輸入顯示精度:
(指示值的±0.3%FUS或±1中較大一個)±1位
輸入範圍:參照“輸入範圍表”
采樣週期:0.5sec
過程值偏置:-99~100℃或 -99.9~100.0℃


設定範圍
設定值(SV) :等同溫度範圍值
加熱側比例帶(P) :1 一量程或 0.1 —量程(溫度輸入)*1
制冷側比例帶(PC) :加熱側比例帶的 1— 1000%
積分時間(I) : 1-3600sec*2
微分時間(D) : 1-3600sec*3
限制積分動作生效範圍(ARW):比例帶的 1 — 100%*4
加熱側比例週期 1 — 100sec (模擬量輸出時為1)
制冷側比例週期 1 — 100sec


不感帶:-10O - 10 或-10.0 - +10.0℃[O F](溫度輸入)
量程的 -10 - +10.0% (電壓 / 電流輸入 )* 5
*1.如果比例帶同積分時間都設定為 0℃ 即成 ON-OFF 動作
*2.如果積分時間設定為 0sec, 即成 PD 動作
*3.如果微分時間設定為 0sec, 即成 PI 動作
*4.如果限制積分動作生效範圍設為 0%,D 動作則成 OFF
*5.如果不感帶設定為負,則成重疊










內建“自動演算”功能,可自動算
出系統最佳化的PID參數值,大幅
提高控制精度及穩定度。
AT Function can calculate the
optimize PID value fyour
control system, without trying
errmanually.

及時了解輸出(OUT1/OUT2)、
報警(AL1/AL2)、自動演算(AT)
狀態

Real time monitthe status of
output(OUT1/OUT2),AT,alarm
(AL1/AL2)

2組報警輸出,19種報警模式自由選擇

2 Alarm Output:alarm1、alarm2 , 19 Alarm Output Modes Self-setting
上海台松電子 TESHOW teshow
智能PID溫控表 1智能PID溫控表 2
