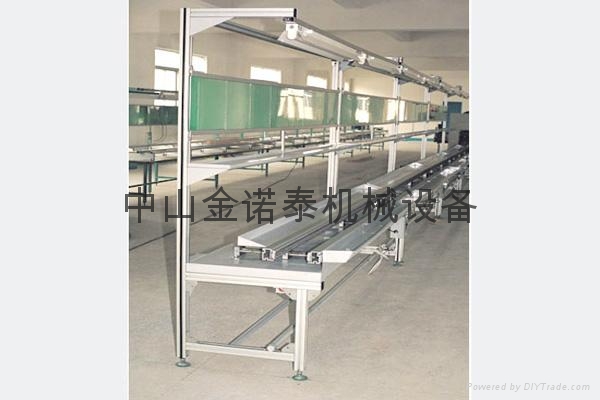

中山插件流水生產線

型號：	jnt-6
品牌：	金諾泰
原產地：	中國
類別：	工業設備 / 電子電氣產品製造設備
標籤︰	插件線 , 自動插件線 , 中山自動線
單價：	¥1500 / 米
最少訂量：	2 米

發送查詢

產品描述

插件線又稱插接線。可分為手動插件線和鏈條自動插件線, 適合多規格線路板的插件工序。單邊、雙邊插件;變頻無級調速電機、電子調速電機等；運行方式可分強制和自由節。

生產線插接線的組合及配置可任意變化，每台機長為3M，2.4M兩種可隨時變更，組成及配置，插接線速度可用變速旋鈕調整所需輸送速度，寬度可與電路板寬度隨時高速，機身由鋁合金構成，操作搖桿可輕易調整插件寬度30-320mm，基板與插件線接觸面只有2.5mm。

·產品特點:

    1，手推插件線採用鋁型材導軌作為輸送介質，所以該線體摩擦力小,無噪音,也無需加任何潤滑油,對所輸送的印製板無任何污染。
    2，線體由若干個標準型2米單元組成。每個單元為相對獨立的整體，工作高度720~760可調，照明採用30W直管熒光燈（燈管為飛利浦）。
    3，線體結構設計美觀大方，機架採用模具生產，一致性好，矩形管、板材選用優質標準材料，採用噴塑工藝。整條線充分體現現代電子廠自動化生產特征。
    4，插件生產線配合基板輸入機后能同本公司生產的各型號爪式波峰焊接機聯機使用。從而組成一條自動化插件焊接生產線系統。

·技術參數

    1.機架：採用40×40×1.5mm矩型鋼管組焊製作，支腳配可調腳杯。
    2.台板：採用δ=15mm的木夾板，面鋪湖蘭色防火板，T型膠條包邊，寬B=1200mm。
    3.導軌：採用手推插件線專用鋁滑軌，導軌間距0-350mm可調，雙邊佈置。
    4.照明：燈架採用40×40×1.5mm矩型管製作，配40W日光燈管，雙邊佈置。
    5.工藝卡：在燈架中間設一路工藝指導卡架，採用H型鋁導軌製作，每工位佈置一塊300×400×1.5mm透明有機玻璃板。
    6.元件盒挂條：在燈架下兩邊設兩路元件盒挂條，選用30×30mm的角鋼製作。
    7.機體顏色：機身表面採用電腦白色噴塑或客戶自定顏色。
