在電力系統中，電流互感器（CT）應用一次電流的測量與控制，正常工作時互感器二次側處於近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。

   根據電力系統的實際需求，我公司在第一代保護器的基礎上，我們又開發了具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后具有手動和自動復位功能以及多元組合的各種不同功能的保護器，該產品採用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上。動作速度快，過載能力強，靜態洩漏電流小，可滿足各種CT保護的需要。

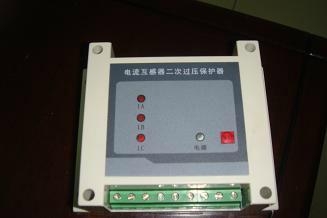

  電流互感器二次過電壓保護器主要用於各種CT二次側的異常過電壓保護。保護器固接于CT二次繞組兩端，正常運行時洩漏電流極小，呈高阻狀態；當CT二次迴路開路或一次繞組出現異常過流時，二次繞組產生的過電壓使保護器迅速動作將CT二次側短路，面板上自動顯示故障部位，並有無源接點信號輸出。故障排除后，按手動復位按鈕，電路恢復原狀態后又可重新投入正常運行。

   一般情況下，電流互感器均接在A、B、C三相上，少數接在兩相上，個別接在一相上。電流互感器二次繞組接線絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接，二次繞組A、B、C對應連接在保護器A、B、C接線端子上，A、B、C三相二次中性點（虛地N）連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線不會影響保護器的正常工作。

AC220V電源直接接在保護器AC220V端子上，一對常開和一對常閉接點（共用中間活動端）為無源輸出端子，供用戶根據實際需要使用。

1. 輸入阻抗大於100MΩ，接入后不影響任何測量和保護性能；

2. 二次側保護電壓可自己設置，滿足不同場合使用；

3.保護后有故障點位置顯示，方便故障排除；

4.保護后有接點信號輸出，便於系統連接使用；

5.保護后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇；

6.採用省面積和軌道安裝設計，方便安裝使用。



正常漏電流IL20V	≤1μA
輸入電阻	＞100MΩ
導通電壓	800V—1200V（出廠設定值，用戶可自行設置）
導通時間	T s≤50μs
報警輸出接點容量	AC220V/5A；DC110V/5A
保護繼電器接點容量	AC220V/5A
使用CT規格	二次側峰值大於150V
保護電流	5A
工作環境	溫度：-20℃～+70℃ 濕度：≤95%RH
復位方式	手動按鈕復位；自動復位可選
抗震性能	10-50-10HZ  2g 3min
可靠安全性	符合IEC834-1要求
工作電源	AC220V，50HZ
功耗	≤5W
安裝方式	軌道式
