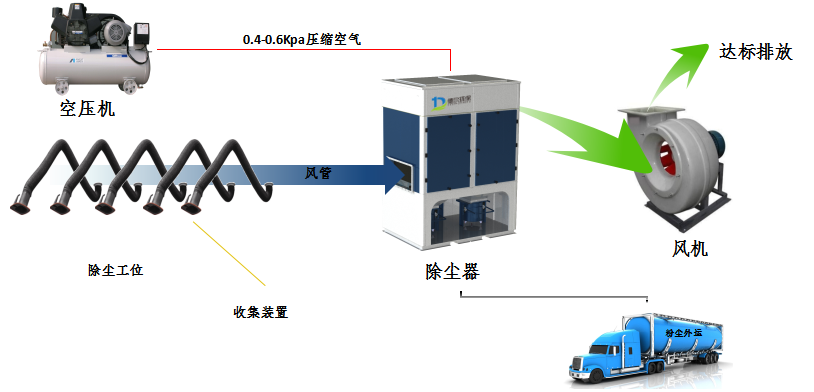

車間產生的煙塵由捕集裝置瞬間捕集收集后，經採用漸變管徑式（目的是平衡管路末端風速風量）的主管道進入除塵器，煙塵在除塵器內被高效淨化濾件阻截淨化，顆粒物在風機負壓作用下附着在濾件外側，脈衝閥在控制儀的控制下，每隔一定時間，自動對系統濾件由里至外進行反吹清灰，反吹過程中顆粒物落入灰斗內收集，灰斗內積累到一定量的顆粒物后，需要外運處理。在風機的作用下。淨化后的達標氣體由煙囪排出。

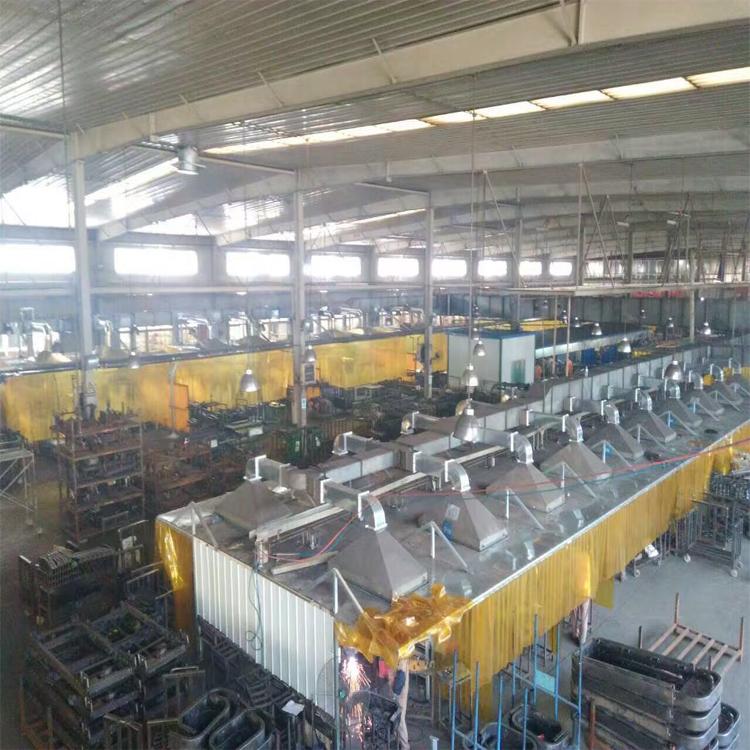

新海環保多工位中央式焊接煙塵淨化系統構成

        中央煙塵淨化系統由吸塵風機、淨化主機、控制系統、吸塵管路、淨化配件、吸塵操作組件構成。

        吸塵風機和淨化主機根據中央吸塵系統要完成的具體要求來選定。具體包括吸塵管路管道通徑、管道長度；系統最多最少同時操作人數；所吸物料對象物理、化學性能；主機和系統所處環境等多種因素。
