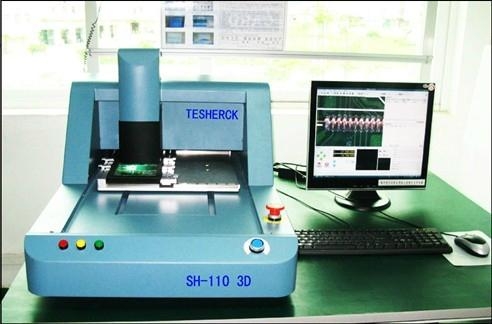

3D全自動錫膏厚度測試儀 SH-110-3D

3D全自動錫膏厚度測試儀 SH-110-3D
型號:SH-110-3D
品牌:新加坡Tesherck
原產地:新加坡
類別:電子、電力 / 儀器、儀表 / 電子測量儀器
標籤︰測厚儀 , 錫膏厚度 , 錫膏測厚儀
單價: -
最少訂量:1 台

產品描述

功能特點:

1、3D掃描測量

2、3D模擬重組

3、PCB多區域編程掃描

4、自動化、重複性測量

5、X、Y大掃描範圍

6、Z軸伺服,軟件校正

7、板彎自動補償

8、五檔倍數調節

9、強大SPC功能

10、產品及產線管理

11、自動分析提取錫膏

12、人性化操作




應用範圍:

1、錫膏厚度&外形測量

2、芯片邦定,零件共平面度,BGA/CSP尺寸和形狀測量

3、鋼網&通孔之尺寸及形狀測量

4、PCB焊盤,圖案,絲印之厚度及形狀測量

5、IC封裝,空PCB變形測量

6、其它3D量測、檢查、分析解決方案



技術參數:

工作平台:可測量最大PCB:390×300mm 其他尺寸工作平台可訂製)

XY:掃描範圍:390×300mm

測量光源:精密紅色激光線,亮度可調

照明光源:高亮白色LED燈圈,亮度可調

XY掃描間距:10μm-50μm,可設定

掃描速度:60FPS

掃描範圍:任意設定,最大390×300mm

XY移動速度:60FPS

高度分辨率:最高1μm

重複測量精度:±2μm

鏡頭放大倍數:20X-110X,5檔可調

測量數據密度:33萬像素/視場+40細分亞像素/像素

Z軸板彎補償:10mm

工作電源:110V,60Hz/220V,50HzAC

設備尺寸:870×650×450mm

自動功能:可編程,自動重複測量,1鍵到設定位置,自動測量

測量模式:單點高度測量,選框內平均高度測量,3D視野自動高度測量,可編程,多區域3D自動高度測量,可編 程,平面幾何測量

3D模式:3D模擬圖,X-Bar&chart

SPC模式:直方圖分析,Ca/Cp/Cpk/Pp/Ppk,數據分析,全SPC功能,資料導出,預覽,打印等,產品,產線,數據 分析,管理

其他功能:軟件板彎補償,測量產品,生產線管理,參數校正,密碼保護,選框記憶

PC及操作系統:雙核高速CPU+獨立顯卡,Windows XP

設備重量:55KG

指示燈與按鍵:紅黃綠指示燈,緊急停止開關,報警蜂鳴器



付款方式︰tt
