多功能電子記分牌
使用說明
一、 功能介紹

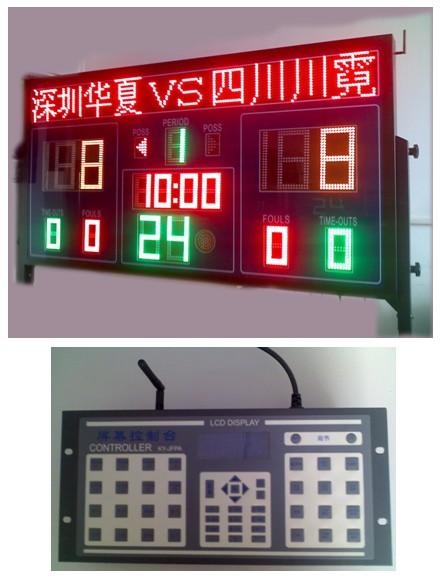

本記分牌能實現體育比賽中記分與計時顯示功能。採用單片機控制,實現精確計時;操作簡單,通過主控台無線設置臨時信息、比賽隊名、比賽時間、各方比分及犯規次數等內容,符合人們的日常操作習慣,具有比賽時間及進功24秒啟動、暫停、復位計時功能,倒計時間到了自動聲光報警;採用超高亮度LED顯示,節能環保,支持中英文顯示信息;關機后自動保存關機前顯示牌的所有內容;記分操作具有防錯功能,每隊的比賽信息均設有加和減功能,對人為誤操作可以及時修正;外框採用鐵機箱噴塑,透明壓克力面板,可移動支架使得移動方便、堅固耐用並且美觀;性價比高,能滿足各種體育比賽項目。
二、 功能參數
項目
|
參數
|
產品型號
|
HX-S003
|
外形尺寸
|
1700*900*100mm(不含支架)
|
外框材質
|
鐵機箱噴塑,透明壓克力面板
|
預存隊名數
|
3組(每隊最多4個漢字或8個字符)
|
預存臨時信息數
|
3條(每條最多40個漢字)
|
比賽時間
|
0-99分59秒
|
進功時間
|
0-99秒
|
各隊比分
|
最高199分
|
犯規次數
|
最高9次,到達設置值時以頻閃警示
|
暫停次數
|
最高9次
|
節數(場次)
|
最高9次
|
報警方式
|
0-99秒違例自動聲、光報警;終場自動聲響
|
顯示器件
|
Ф5超高亮紅色、綠色、黃色LED
|
顯示方式
|
單面發光顯示
|
額定電壓/頻率/功率
|
AC220V/50Hz/100W
|
三、 操作流程
隊名輸入->臨時信息輸入->賽時設置->犯規次數設置->保存並退出設置
四、 操作說明
1.將記分牌固定好后裝上接收天線或者與主控台對接控制線纜,通上220V交流電源。
2.將主控台通電,主控臺上液晶屏和記分牌顯示數據為上次關機前的比賽數據,此時若按一下“全復位”鍵,則可將所有比賽數據清零
3.隊名、臨時信息、賽時及犯規次數的設置:開機后,按一下“菜單”鍵,主控台液晶屏顯示主菜單界面,此時使用設置區的上下和左右方向鍵選擇需要的設置項目,按“OK”鍵后進入設置項,若需返回上級菜單則按一下“返回主菜單”鍵,按“菜單”鍵可選擇輸入法,在輸入臨時信息時標點符號只有在切換到數字或字母輸入法時纔有效,輸入錯誤時可按“C”鍵刪除重新再輸入。
4.計時操作:賽時設置好后可使用計時功能,“計時復位”鍵可以計時重新開始;“計時啟動暫停”鍵用於啟動或暫停計時,是復合鍵;本主控台具有24秒與14秒倒計時功能,在一些球類比賽中可以根據需要使用。
5.記分操作:主控臺上有“甲+1”、“甲+2”、“甲+3”、“甲-1”、“乙+1”、“乙+2”、“乙+3”、“乙-1”等按鍵,按相應的按鍵即可對甲隊或乙隊進行加減分處理。
6.犯規操作:主控臺上有“甲隊犯規+1”、“甲隊犯規-1”、“乙隊犯規+1”、“乙隊犯規-1”等按鍵,按相應的按鍵可對兩隊的犯規次數進行加減操作,犯規次數加至設置的數值時將以頻閃的方式進行警示。
7.暫停次數操作:主控臺上有“甲隊暫停+1”、“甲隊暫停-1”、“乙隊暫停+1”、“乙隊暫停-1”等按鍵,按相應的按鍵可對兩隊的暫停次數進行加減操作。
8.場次(節數)操作:按主控臺上局節處的“+1”、“-1”鍵,可以對比賽的場次(節數)進行操作。
9.球權操作:按一下“球權”鍵可以進行發球權的切換。
10. 比分清零操作:當新的一局開始時,按一下“比分清零”鍵可以將兩隊的比分清零重新記分。
11. 信息切換操作:在比賽前或是中場休息時,按一下“信息切換”鍵可以顯示設置的臨時信息,重複按“信息切換”鍵可以切換下一條臨時信息。當進行其它比賽操作時將自動退出臨時信息的顯示。
12. 隊名切換操作:當比賽停止或是沒有其它比賽操作時按一下“隊名切換”鍵可以更換下一組預存的比賽隊名,(本主控台支持3組預存隊名)。
13. 場地交換操作:當比賽停止或是沒有其它比賽操作時按一下“場地交換”鍵可以將兩隊的顯示信息交換,以便更適合比賽記分。
14. 軟關機操作:當比賽暫停且不需要其它操作時,按一下“軟關機”鍵可以關閉記分牌的顯示,有利於節能和延長記分牌的使用壽命,再按一下“軟關機”鍵可以恢復記分牌的顯示。
五、 注意事項
1.當記分牌與主控台使用控制線纜連接時,請確認信號電纜和電源線連接無誤后才能開機。
2.本記分牌有充放電過程,關機后需至少等待5秒后才能再開機,以免損坏內部元器件。
3.記分牌長期不使用時應將記分牌的電源插頭拔掉,並放置於乾燥通風的地方,由專人保管。
4.本記分牌內部有控制電路,發生故障時非本公司專業人士請不要拆開記分牌,以免導致記分牌報廢。
5.請勿將記分牌碰撞或重壓,以免損坏顯示器件及外框。
6.本產品質保壹年終身維護(正常使用情況下),如人為意外損坏維修本公司只收取成本費。
六、 配件清單
1.記分牌 1台
2.主控台(副控台) 各1個
3. 45米電源線 1根
4.可移動安裝架 1套
5.說明書 1份
七、 安裝說明
