LED櫃台條形燈說明書

產品特點:
材質工藝：採用導熱性極高的航空鋁及專利結構技術設計生產
使用光源：一律採用低光衰大功率的LED作為光源，以確保其長壽命、節能、高效、環保的特點

 詳細介紹
每個LED驅動器可帶3M長條形燈。
規格參數：
額定電壓：DC24V光源：LED5050貼片燈珠
燈體功率：14W色溫：2700-7000K
輸出光通量：1100LM環境溫度：-20℃～+40℃
燈具效率：98.4光源壽命：>30000 hours
發光角度：120°外觀顏色：銀白色
顯色指數：85淨重：280g

一、簡述

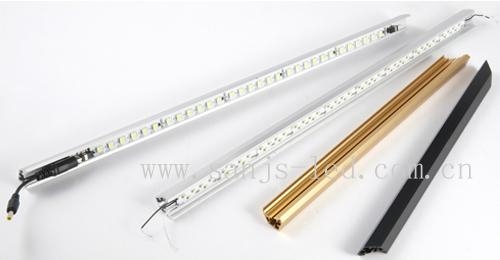

條形燈SJS-ST50是一款體積細小管式LED光源燈具，功率小，發光亮度大，光線均勻，壽命超長，安裝簡便，非常適合櫃台內安裝，可廣氾用於珠寶櫃台、商業展櫃、書櫃、廚櫃、衣櫃等。

燈珠數量：72pcs/m

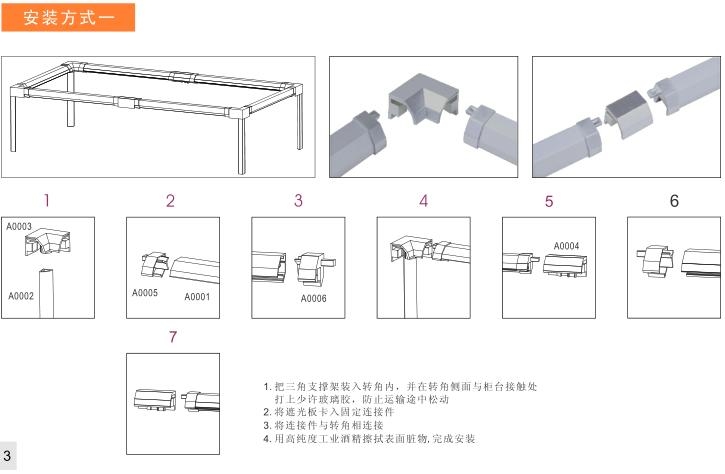

二、產品示意圖及安裝方式：

     請電話聯繫

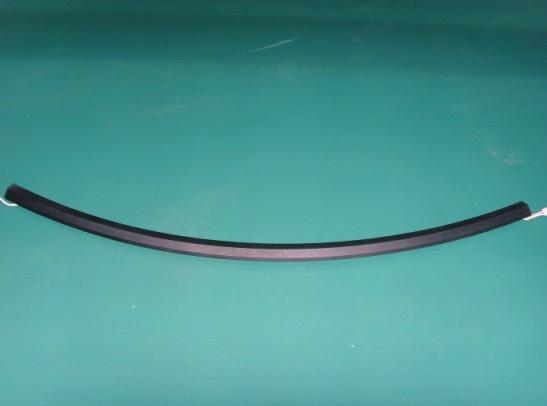

①LED燈條 ②遮光板③軟連線④過線管

安裝說明：

1、根據櫃台尺寸選擇合適的遮光板

2、根據圖示安裝方法將遮光板粘接在主櫃台內合適位置（可選用無影膠粘接，紫外光固化或玻璃膠粘接）。

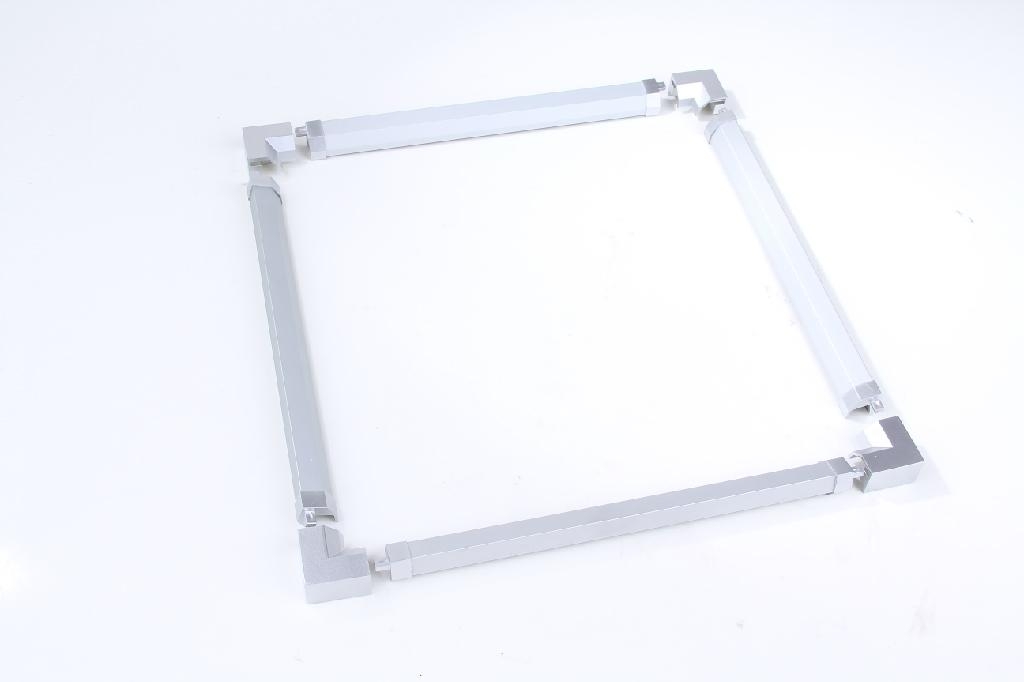

3、櫃台轉角採用遮光板45度拼接，燈條採用軟連線連接（如長度稍長，可剝離軟連線接頭）

4、根據圖示每條電源連接燈條的長度佈置電源，電源線要穿過過線管

三、主要技術參數：

1、編號類型：

2、電源參數：輸入電壓：AC110~240V 1.2A  50/60Hz 輸出電壓：DC24V 2.5A

3、燈體功率：13.8W/m

4、環境溫度：-20℃~+40℃

5、輸出光通量：1050 1m/m

6、發光角度：120°

7、光源壽命：>30000 hours

四、配件選配方案

1、電源：DC24V 2.5A選配

2、遮光板：長度同櫃台尺寸

3、軟連線：每個轉角一條

4、過線管：每個電源一根

五、發光顏色與適用場合

1、暖白：黃金、玉石、彩色寶石

2、自然白：銀飾、白玉、琥珀、服裝、皮具

3、冷白：鑽石、水晶、手錶

注意事項：

1、2.5A電源負載長度不能超過3.5m

2、可單組連接，同時可以並聯

3、注意防潮、防水

4、安裝時遮光板距離櫃臺上表面內側至少1mm，防止熱量傳遞到玻璃櫃上
