雙級真空絕緣油濾油機

產品描述

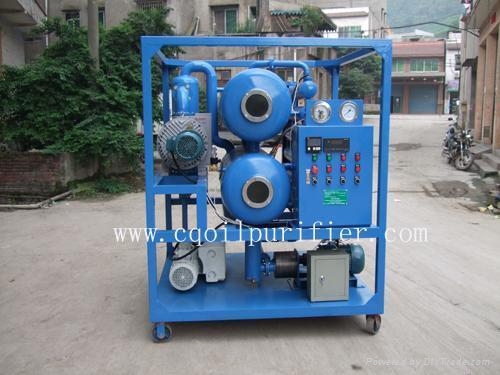

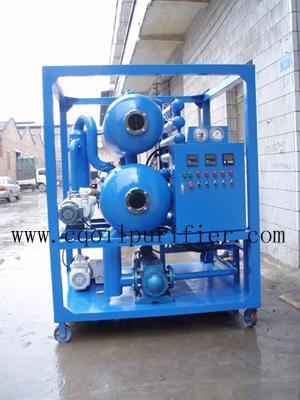

ZYD系列雙級真空絕緣油濾油機

用途：

ZYD雙級真空絕緣油濾油機能快速脫除絕緣油中的水分、氣體和雜質，以及乙炔、氫氣、甲烷等油液中的有害成份，提高油的絕緣性能，能有效保証電力設備安全正常運行。本設備特別適合於對高等級變壓器油，超高變壓器油的深度處理，可用於110KV以上變電站現場帶電作業。同時本設備具有單獨的真空乾燥，和真空注油功能。

特點：

1．雙級高真空，大抽速，工作極限真空5Pa.

2. 採用兩級真空分離室，高效油液霧化器，增大分離面積和分離時間，確保油的乾燥程度和耐壓值一次大大提高。

3．復式立體閃蒸，配合獨特高效的脫水，脫氣元件，能迅速有效分離油中的水分和氣體。

4．多級精密過濾系統，分子吸附過濾與網狀濾芯相結合的除雜技術。

5．新型高效電加熱系統，加熱負荷低，加熱均勻，耗能少。

6．採用自動紅外線液位控制儀，壓力保護系統，操作簡單，安全可靠。

7．採用整機聯鎖保護裝置，加熱器，油泵，液位控制儀聯動工作。

8．可對變壓器在線乾燥，在線真空過濾。

優勢：

本機與單機真空濾油機相比，可提高功效三倍以上，其脫水、脫氣、除雜效果更快更徹底，油極限耐壓值更高。本機可作為單獨的真空源使用，可對電力設備進行抽真空，真空乾燥，和真空注油。

技術參數:

標名稱 Index		單位 Unit	ZYD-30	ZYD-50	ZYD-100	ZYD-150	ZYD-200	ZYD-250	ZYD-300
流量 Flow rate		L/H	1800	3000	6000	9000	12000	15000	18000
工作真空 Working vacuum		MPa	-0.08～-0.099
工作壓力 Working pressure		MPa	≤0.4
工作溫度 Working temperature		℃	20 ～80
工作電源 Power supply			380V 50HZ,3Ph(或根據用戶需要 as per user’s option)
工作噪音 Noise		dB(A)	≤65～85
電加熱功率 Heater power		Kw	30	30	95	110	125	136	151
總電功率 Total power		Kw	35.5	37.5	104	121	135	148	168
進（出）口管徑 Inley/outlet		mm	Φ25	Φ25	Φ42	Φ50	Φ50	Φ60	Φ60
設備重量 Weight		kg	450	550	870	950	1250	1850	2100
外型尺寸 Dimension	長L	mm	1500	1500	1950	2100	2200	2250	2400
	寬W	mm	1250	1250	1300	1350	1350	1400	1450
	高H	mm	1700	1750	2100	2200	2200	2200	2200
濾后指標 Result after treatment	擊穿電壓 Dielectric strength	KV	≥70
	含水量 Water content	ppm	≤3
	含氣量 Gas content	%	≤0.1
	雜質 Particle	μ	≤1
