型號: | SMZ-161 |
---|---|
品牌: | Motic |
原產地: | 中國 |
類別: | 工業設備 / 電子電氣產品製造設備 |
標籤︰ | 顯微鏡 , 體視顯微鏡 , 連續變倍 |
單價: |
-
|
最少訂量: | 1 件 |
加工定製:是 | 類型:體視顯微鏡 | 品牌:Motic |
型號:SMZ-161 | 儀器放大倍數:45X | 目鏡放大倍數:10X |
物鏡放大倍數:0.7X~4.5X | 適用範圍:電子、精密器件等工業外觀檢測 | 裝箱數:1 |

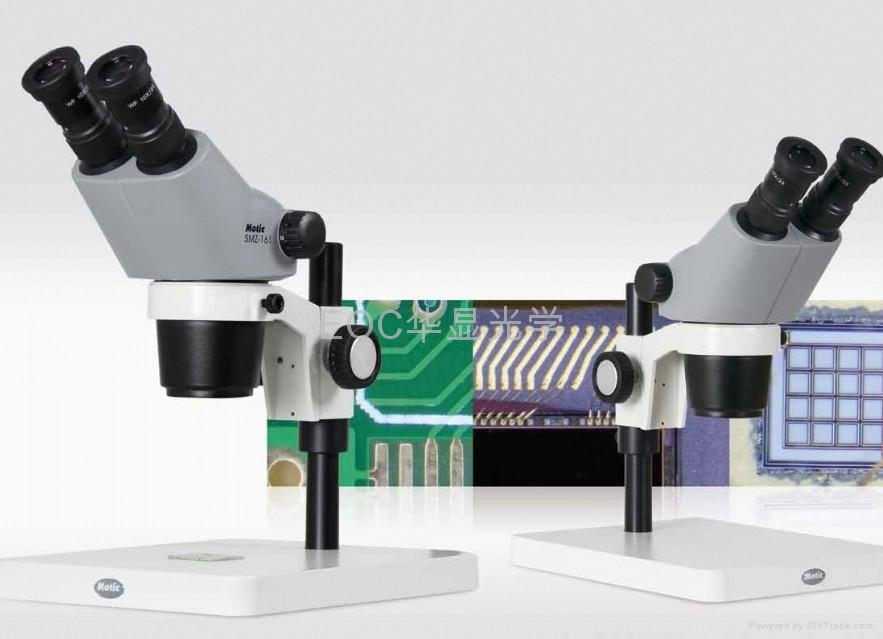

最新推出的S M Z - 1 6 1 連續變倍體視顯微鏡,採用Greenough光學系統,實現了大範圍的變焦比和清晰的觀察影像,以及高度平直度和較深的焦點深度。ZOOM 1:6奉獻優異的性能價格比;放大倍數連續可變,超長工作距離、超大分辨率,具有優良的整機性能。SMZ-161清晰度高,色彩逼真,立體感強,並且視野寬闊,儀器眼點高度為367mm,45度觀察角度,符合人機工程學要求,可使您長時間工作下不會感到頸肩不適,主要適用於PCB、液晶等行業生產作業線對微小零件和集成電路的觀測、裝配和檢查,以及機械精加工精密零件的檢測。在生產作業線發揮威力的同時,也最適合與設備組裝使用。
鏡體
雙目傾斜45°,目鏡筒聯動設計,瞳間距可在50mm~75mm之間自由調節。目鏡筒視度可調節,屈光度可調節範圍±5,讓不同瞳距、不同視力的用戶都可以獲得最佳的觀察效果。Greenough原理提高了整體分辨率,最高每毫米460線對的超大分辨率。變倍手輪雙側水平設置,優異的1:6變倍比,0.75X ~ 4.5X之間變倍輕鬆靈活轉換。變倍定檔輕巧方便,重複精度高。
目鏡
超大視場WF10X/23,配備方便觀察的護眼罩一對。
SMZ-161還提供以下倍數的目鏡
目鏡分划板
提供一系列用於測量的目鏡分划板,多種規格可選,滿足您不同使用需求。
調焦機構
燕尾導軌調焦機構,保証調焦靈活舒適、穩定可靠。立柱式底座調焦總行程為45mm,鏡體安裝尺Ø76mm。調節手輪手感可通過鬆緊調節圈進行調節,防止鏡體下滑或手感過緊。
調焦手輪具有打滑功能,當調焦到行程的上、下極限位置時手輪的轉動為“空轉”,可以防止對齒輪的過度擠壓。
立柱式平底座
提供寬大舒適的工作平台,220mm X 280mm;
底座上帶有立柱,立柱安裝尺寸為Ø25mm。
立柱上帶有支承圈,位於昇降機構的下方,
防止昇降機構從立柱上意外滑落。
附加物鏡
新設計的0.3X、0.5X、0.63X、0.75X、1.5X、2X附加物鏡,
您可以根據對工作距離和總放大倍數的要求來選擇配備。
操作快捷方便,直接將附加物鏡旋上,重新調整調焦機構在立柱上的位置進行重新調焦即可。
SMZ-161標準配置表
組件名稱 |
規格 |
物料編號 |
SMZ-161-BP |
||
變倍體 |
SMA-161雙目 |
45度 |
1300709600271 |
· |
|
目鏡 |
WF10X / Ø23 |
1300700103231 |
· |
||
N-WF15X / Ø16 |
1300700102811 |
。 |
|||
N-WF20X / Ø13 |
1300700102881 |
。 |
|||
護眼罩 |
1300303600071 |
· |
|||
標準底座鏡架體 |
立柱 |
立柱式平底座組 |
1300709600201 |
· |
|
立柱式鏡架組 |
1300709600191 |
· |
SMZ-161技術參數表
型號 |
SMZ-161-BP |
光學系統 |
Greenough |
觀察角度 |
45° |
主機變倍範圍(標配) |
0.75X ~ 4.5X |
變倍比 |
1 : 6 |
目鏡(標配) |
WF10X(Ø23) / 目鏡筒視度可調 |
瞳距 |
50mm ~ 75mm |
工作距離(標配) |
110mm |
附加物鏡 |
0.3X(WD=301mm) |
0.5X(WD=191.8mm) |
|
0.63X(WD=142.7mm) |
|
0.75X(WD=128.6mm) |
|
1.5X(WD=56.3mm) |
|
2.0X(WD=38.6mm) |
|
系統最大工作距離 |
301mm |
