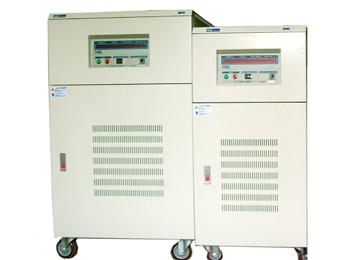

IGBT/PWM式變頻電源特征:
1. 輸入頻率:50Hz,60 Hz
2. 輸出電壓:0~300VAC.
3. 輸出頻率:40－499.9Hz可程式指拔設定.
4. 電壓、頻率、電流、功率表採用4位數字LED顯示，簡單、易讀、高解析度.
5. 電壓(V)、頻率(Hz)、電流(A)、功率(W)4視窗同時量測、顯示、無需切換.
6. 無幅射干擾,含諧波成份小,並經特殊處理,不產生干擾.
7. 純淨、穩定的正弦波輸出.
8. 容量大、體積小、重量輕(17Kgs)、效率高;靜音裝置、可靠度高。
9. 提供世界各國標準電壓、頻率、模擬測試各種電器產品。
10.超載能力強。瞬間電流可承受3倍的額定電流。
11.具過電流、過高溫、短路、瞬間斷電保護及警告裝置。
12.適合電阻性、電容性、電感性及其它非線性負載使用。
|
相 數
|
三 相
|
|
容量
|
3KVA—150KVA
|
|
製作方式
|
IGBT/PWM脈波寬度調變方式
|
|
輸
入
|
|
3相4線+G:Y接法:190/110,200/115,208/120,220/128,230/132,240/139V±10%
|
|
3相4線+G:Y接法:380/220, 400/230, 415/240, 440/254, 460/265, 480/277V±10%
|
|
3相3線+G:Delta接法220，230，240，380，400，415，440V±10%
|
|
頻率(任選一種)
|
47Hz--63Hz或400Hz ±5%
|
|
輸 出
|
電壓
|
110V系統：0-150V(L-N)
|
選項:1).0-600V, 2).標稱選定電壓: ±10%~+25%,-10%~-30%預先設定
|
|
220V系統: 0-300V(L-N)
|
|
負載穩定率
|
≤±1%
|
|
頻率
|
40.0Hz to 499.9Hz(可程式設定）
|
|
頻率穩定度
|
≤±0.01%
|
|
諧波失真
|
正弦波,≤2%
|
|
頻率表
|
4位數,數位頻率表,解析度0.1Hz/Step
|
|
電壓表
|
4位數,數位電壓表,解析度0.1V
|
|
電流表
|
4位數,數位電流表,解析度0.1A
|
|
瓦特表
|
4位數,數位瓦特表,解析度0.1W
|
|
保護裝置
|
具過載,過高溫、短路、瞬間斷電保護，告警裝置
|
|
工作 環境
|
溫度
|
0-40deg.℃
|
|
濕度
|
0-90%（非凝結狀態）
|
|
|
|
實體規範（三相）
|
|
|
|
|
|
|
|
|
|
|
|
型號
|
HXL3303
|
HXL3310
|
HXL3315
|
HXL3320
|
HXL3330
|
HXL3345
|
HXL3360
|
HXL3375
|
HXL33100
|
HXL33120
|
HXL33150
|
|
容量
|
3KVA
|
10KVA
|
15KVA
|
20KVA
|
30KVA
|
45KVA
|
60KVA
|
75KVA
|
100KVA
|
120KVA
|
150KVA
|
|
輸出
|
限電流低檔 (L-N)
|
L:8.4A
|
L:27.6A
|
L:41.6A
|
L:55.6A
|
L:83.2A
|
L:125.0A
|
L:166.4A
|
L:208.4A
|
L:277.6A
|
333.4
|
L:418.0A
|
|
高檔:(L-N)
|
H:4.2A
|
H:13.8A
|
H:20.8A
|
H:27.8A
|
H:41.6A
|
H:62.5A
|
H:83.2A
|
|
