煤礦用全液壓鑿岩台車

型號：	CMJ1-14
品牌：	唐山東方
原產地：	中國
類別：	工業設備 / 礦業設備
標籤︰	掘進鑽機 , 鑿岩台車 , 鑿岩鑽機
單價：	¥333333333 / 台
最少訂量：	1 台

發送查詢

產品描述

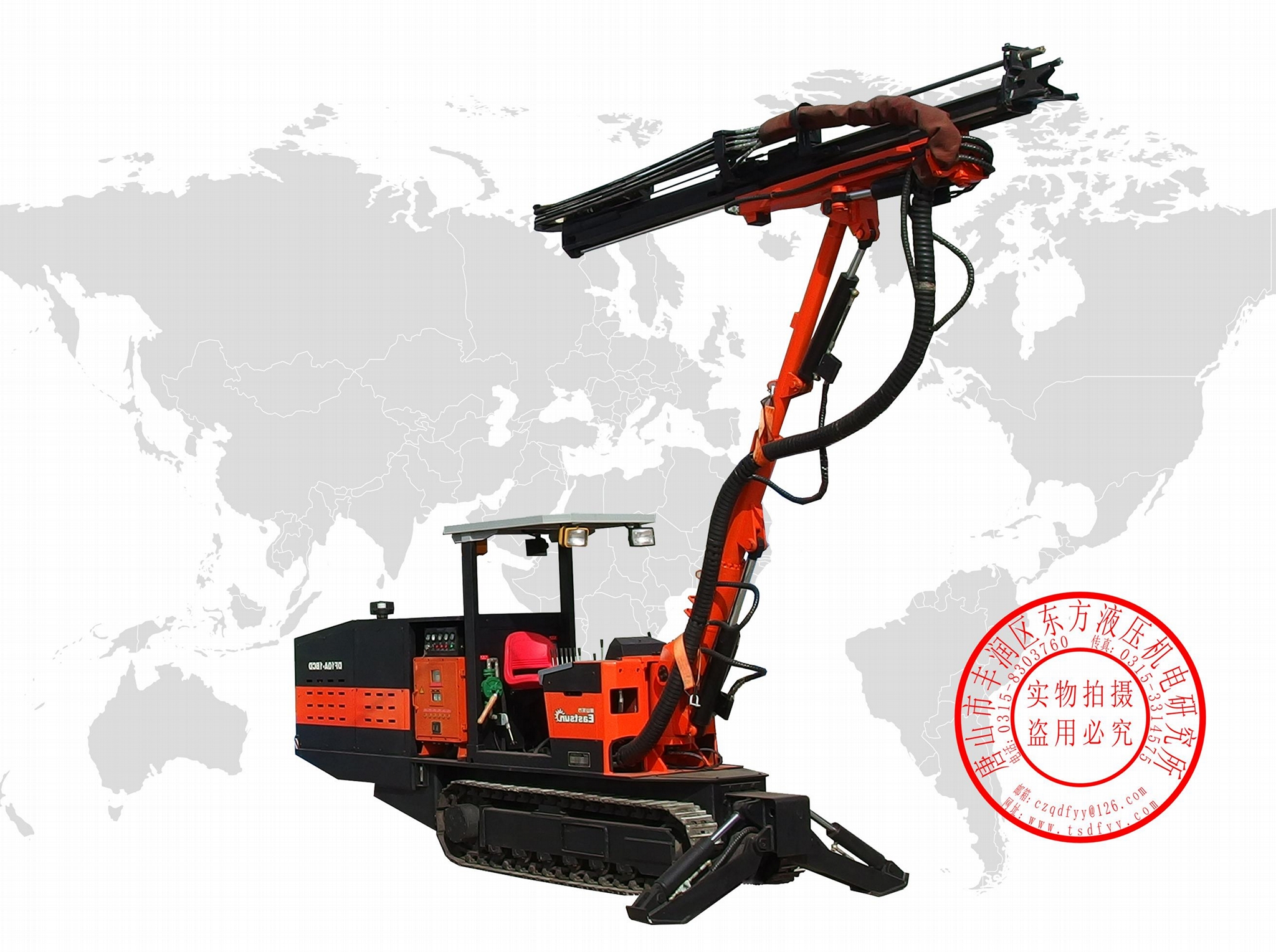

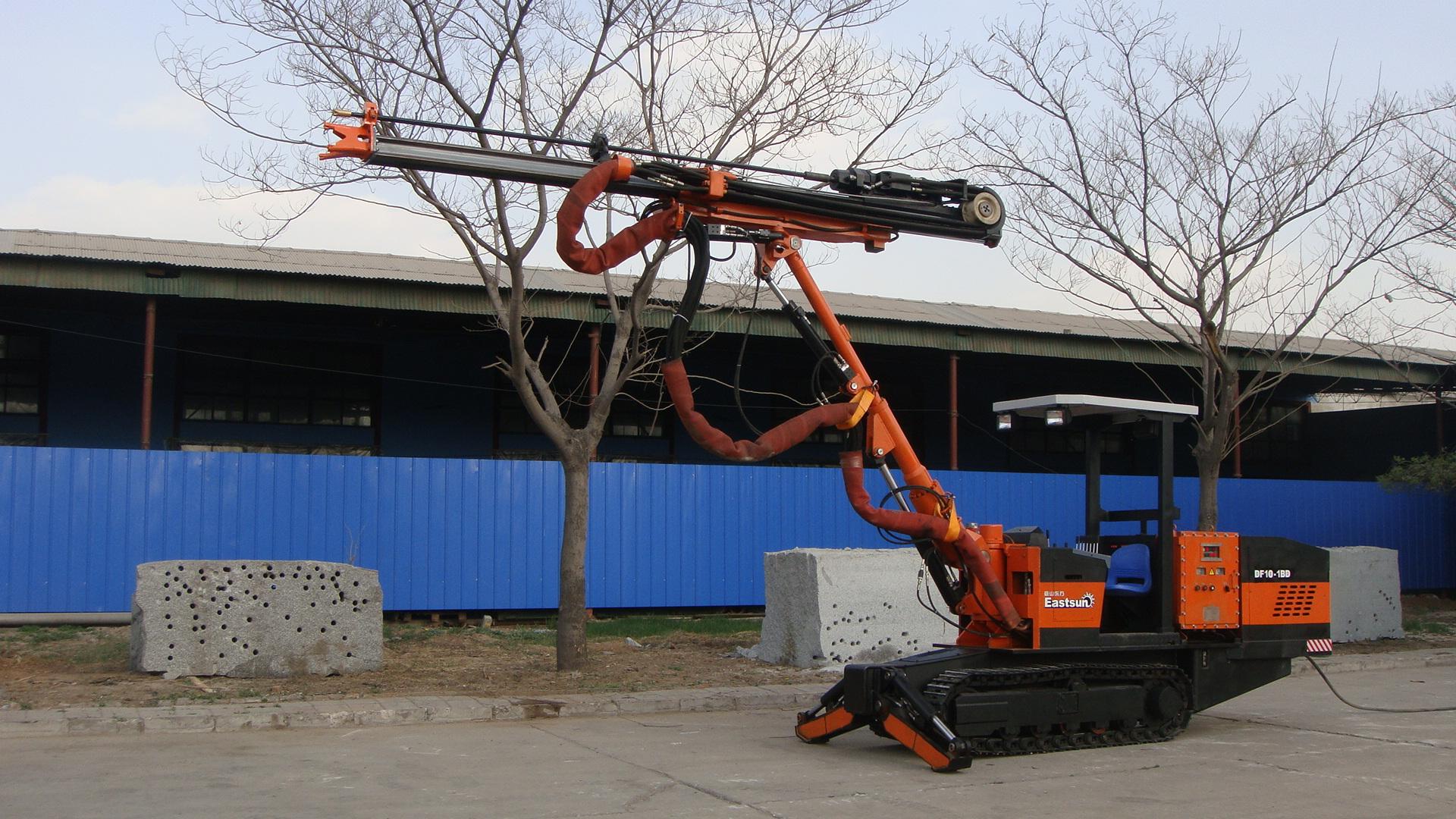

CMJ1-14採用全防爆設計，專門用於煤礦的巷道、涵洞的開挖、掘進工作。該機採用全液壓驅動單臂鑿岩，鑿岩速度可達0.8-2米/分。系統設有終點自動停止衝擊、自動防卡釬、感應水排渣等功能，操作方便，安全可靠。該機車身小、結構緊湊、重心低、機動靈活，採用履帶行走方式，工作穩定，爬坡能力強。靈活的液壓鑿岩機構對巷道的工作面、頂板、側幫、底板均能鑿岩作業。該機不僅能鑽鑿掘進炮孔，根據斷面大小情況，裝上本所專利推進器后，還能很方便地鑽鑿錨杆孔。整機動力單一，能耗小，噪音低，可大幅度改善工作環境，提高施工效率和質量，非常適用於狹小巷道作業。

項目		主要技朮參數
整機	外形尺寸（l×b×h）mm（運輸狀態）	7050×920×1736
	鑿孔直徑 mm	φ42
	釬杆長度 m	3050
	鑽孔深度 m	2.7
	鑽孔速度 m/min	0.8-2
	適用斷面（b×h）m	2×2～3.5×3.5
	總功率 kW	32.2
	總重 kg	～6000
底盤	最小轉彎半徑（原地） m	4.5
	行走速度 km/h	2.5
	爬坡能力（平整路面）	～14°
鑽臂	升降	升55° 降16°
	擺臂	內30.5° 外30.5°
	補償行程 mm	1500
	回轉	正180° 反180°
推進器	俯仰	俯105° 仰15°
	擺角	內45° 外45°
	總長 mm	3850
	孔深 mm	2700
	最大推進力 N	9000
供氣系統	吹孔氣壓 Mpa	0.7
	油箱氣壓 Mpa	0.03
	鑿岩機氣壓 Mpa	0.4
供水系統	鑿岩機供水壓力（≥） Mpa	1.2
供水系統	冷卻器入口水壓（≤） Mpa	0.6
液壓鑿岩機	型號	HYD200
	衝擊油壓 MPa	14～16
	衝擊流量 L/min	30～45
	扭矩 N·m	60～260
	沖擊能 J	100～200
	衝擊頻率 Hz	34～67
	轉速 r/min	200～400
	鑽孔直徑 mm	φ42
	機重 kg	115
液壓系統	鑿岩衝擊迴路壓力 Mpa	16
	釬杆旋轉迴路壓力 Mpa	15
	行程補償迴路壓力 Mpa	10
	鑽臂迴路壓力 Mpa	20
	推進迴路壓力 Mpa	11
	支腿伸縮迴路壓力 Mpa	21
	行走迴路壓力 Mpa	20
電氣系統	總功率 kW	32.2
	供電電壓 V	380/660/1140
	電機轉速 r/min	1470
