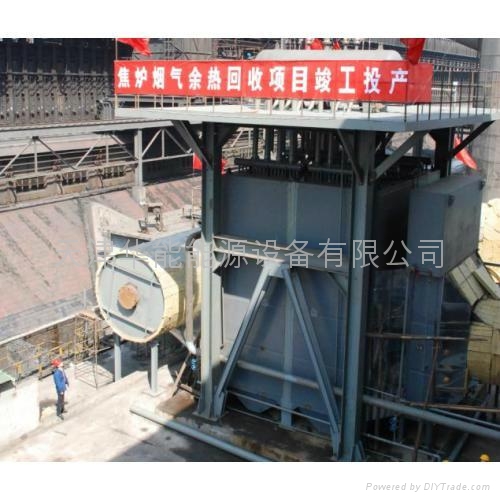

焦爐余熱鍋爐

產品描述

3.1焦化爐余熱利用技術方案

供余熱回收的高溫煙氣是從大煙道引出進入余熱鍋爐。為防止系統產生露點腐蝕，必須保証余熱鍋爐排煙溫度要在145~170℃的範圍內。

兩個大煙道上設有切換閥門。可根據實際排煙溫度情況選擇排入的大煙道。當余熱鍋爐出現故障停機時，可以關閉余熱鍋爐前後電動閥門。確保焦化工藝正常生產。

3.2 低溫余熱回收系統

3.2.1 余熱回收系統的論述

太化焦化廠有80萬噸焦化爐一台，根據余熱資源，此焦化爐可利用可利用余熱量為：

煙氣量14×10⁴Nm3/h，溫度：280℃；

熱煙氣進入余熱鍋爐，經過過熱段、高溫蒸發段、低溫蒸發段、低溫省煤器段共產o.7MPa、175℃的飽和蒸汽9t/h；

余熱鍋爐系統由電動蝶閥、過熱器、除氧器、蒸發器、省煤器、風管、鍋爐水泵、軟化水箱、、水路系統、循環管路系統，配電櫃控制系統等組成。

水泵需位於鍋爐附近，這樣可以節省汽水管線，也減少溫損和壓降。

3.2.3余熱回收系統豎向佈置

在豎向設計時，根據工廠的現有建築物及場地標高，合理擬定車間的標高。

4.工藝流程及佈置形式

4.1、工藝流程

從焦化爐出的煙氣經過絕熱煙道，進入過熱器、高溫蒸發器、低溫蒸發器、省煤器，煙氣降至170℃，進入引風機作用下經煙囪排向大氣。

工藝流程見圖：

煙氣170℃

軟水60℃

工藝流程簡圖

低溫熱管蒸發器

熱管水加熱器

煙氣270℃

軟水130℃

煙氣200℃

高溫熱管蒸發器

過熱器

4.2.鍋爐整體佈置

余熱鍋爐採取直線佈置，分成受熱面部分和公用部分。

蒸發器採用模塊化、現場組裝，佈置在混凝土水泥平臺上，平臺下設灰斗組件。
