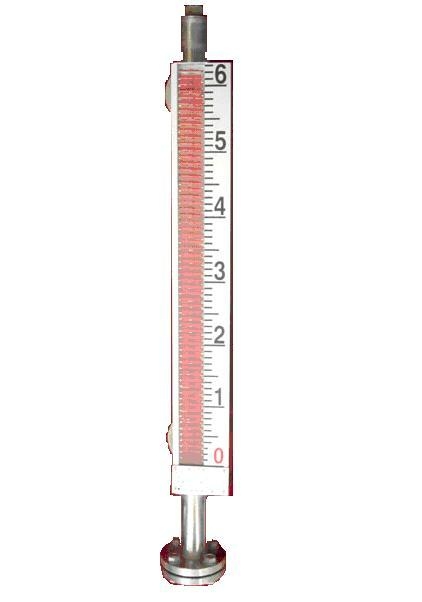

UHZ型磁浮子液位計

產品概述：

UHZ型磁浮子液位計，利用浮力和磁耦合原理，將液位的變化線性地傳遞到指示器上，清晰地指示出液位的高度。指示器和貯罐是完全隔離的，因此絕對保証使用安全。該液位計還可配液位報警開關和干簧管式液位變送器。液位報警開關可實現液位上下控制、限位報警和聯鎖；液位遠傳變送器可將液位變化線性地轉換成直流4—20mA輸出，實現遠距離的液位指示、檢測、控制和記錄。主要適用於石油、化工、化肥、製藥、電廠、造紙廠、冶煉廠、船舶和鍋爐等行業大型貯槽、球罐中有腐蝕、有毒、易燃、易爆液位的控制和測量。

產品特點：

1、結構簡單，堅固可靠，運行穩定；

2、大尺寸刻度，液位醒目易讀；

3、測量介質與顯示、信號輸出密封隔離；

4、可以安裝4-20mA液位變送器；

5、可以安裝報警開關；

6、多種防腐材料選擇：304、316、316L、聚丙烯等；

7、多種安裝方式；

8、多種連接方式。

主要參數：

普通型

1、 測量範圍：0～12米；

2、 顯示精度：±10mm；

3、 工作壓力： 1.0  2.5  4.0  6.4  10.0  16.0MPa；

4、 介質密度：≥0.45g/cm3；

5、 介質密度差: ≥0.15g/cm3；

6、 介質溫度：-80～200℃；

7、 介質粘度: ≤150cP；

8、 接液材質：1Cr18Ni9Ti、 SUS304、 SUS316、 Ti、 PVC等；

9、 連接法蘭：PN≤2.5MPa DN20 JB/T81-94； PN≥2.5MPa DN20 JB/T82.2-94（按用戶所需）；

10、排污接管：G1/2″(內)；

11、保溫夾套接頭：ZG1/2″(外)。

報警開關

1、觸點容量：AC220V  0.4A；

2、輸出形式：常開或常閉信號；

3、電氣壽命：＞105次；

4、最大負載電流：1A；

5、最大接觸電阻：150mΩ。

變送器

1、精    度：±10mm；

2、輸出信號：4～20mA DC；

3、負載電阻：500Ω（在24VDC供電時）；

4、供電電源：DC24V；

5、環境溫度：-40～60℃；

6、出 線 口：M20×1.5（內）；

7、防爆形式：隔爆型 ExdⅡBT4 。

訂貨須知：

l     請按選型標準認真填寫；

l     請註明介質名稱、密度、溫度、壓力、法蘭中心距、法蘭標準、接液材質、如無特殊要求按1Cr18Ni9T供貨。

工作原理：

UHZ型磁浮子液位計是由基本型，液位報警器及液位變送器三部分組成。液位計是按阿基米德定律和磁耦合原理製造而成，當測量管內的浮子隨液位的變化而上下移動時，通過磁耦合作用，驅動顯示器內的翻板轉動，清晰的指示液位的高度，從而達到測量液位的目的。液位報警器是根據磁鋼的特性，帶動報警器內干簧管，使其閉合或斷開，使報警器按液位計設定值動作，而達到液位的極限報警和控制。

液位變送器由內浮子的磁鋼吸合變送器內的干黃管將其液位的變化轉換成4-20mADC標準電流信號，實現遠距離控制或顯示。
