ZMK-127型風門控制用電控裝置

型號：	ZMK-127型
品牌：	嘉宏
原產地：	中國
類別：	工業設備 / 礦業設備
標籤︰	電控裝置 , 礦用風門 , 防爆風門
單價：	-
最少訂量：	1 台

發送查詢

產品描述

1.產品特點

ZMK-127型風門控制用電控裝置，適用於煤礦井下風門控制，行人和礦車通過時由該電控裝置實現風門的啟閉，自動閉鎖。同時，可配合我公司生產的無壓風門使用，效果更好。
   2.主要用途及使用範圍
   適用於煤礦井下風門的控制。
   3.產品執行標準
   GB3836-2000    爆炸性氣體環境用電器設備

Q/JJH006－2007 ZMK-127型風門控制用電控裝置

4.機械結構

機械結構分為兩種結構形式：硬連接機械驅動結構和軟鏈接機械驅動結構。從具體實現形式來分，又可細分為氣動和液壓兩種。

5.電氣系統、電氣工作原理

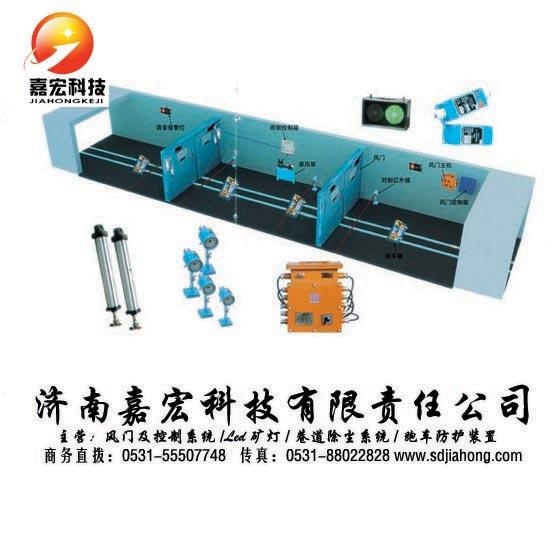

風門電控制箱位於AB門的中間位置，通過語音報警分線盒與外圍設備聯接；

語音報警分線盒和光指示按鈕分別安裝在A門和B門的內外側。

5.1按鈕+光照：

在兩道風門（A和B）兩側安裝控制按鈕和信號盒,行人到達A門時，按動A門按鈕或用礦燈照信號盒感光探頭開門，其信號經控制器處理后輸出，直接控制A門電磁閥開啟風門A；A門綠色指示燈亮，B門紅色指示燈亮，語音提示“對面風門已開，請稍後”，同時B門的閉鎖電磁閥啟動，表明A門已開，B門不能再開啟；行人通過後須按動A門另一側的按鈕或用礦燈照信號盒感光探頭關閉風門A，A門關上之後B門才可以開啟。同樣，行人通過B門時，按動B門按鈕或用礦燈照信號盒感光探頭開門，其信號經控制器處理后輸出，直接控制B門電磁閥開啟風門B；B門綠色指示燈亮，A門紅色指示燈亮，語音提示“對面風門已開，請稍候”，同時A門的閉鎖電磁閥啟動，表明B門已開，A門不能再開啟，行人通過後須按動B門另一側的按鈕或用礦燈照信號盒感光探頭關閉風門B，B門關上之後A門才可以開啟。行人反向通過時，原理相同。

5.2遠紅外:

在兩道風門（A和B）兩側安裝控制按鈕和遠紅外探測裝置,行人到達A門時，遠紅外探測裝置自動感應信號，其信號經控制器處理后輸出，直接控制A門電磁閥開啟風門A；A門綠色指示燈亮語音提示“開門請注意，離開請關門”，B門紅色指示燈亮，語音提示“對面風門已開，請稍後”，同時B門的閉鎖電磁閥啟動，表明A門已開，B門不能再開啟；行人通過後自動感應信號關閉風門A，A門關上之後B門才可以開啟。同理，行人通過B門時，和A門的操作相同。當遠紅外失靈時，可按下按鈕開關門。行人反向通過時，原理相同。

5.3遠程遙控式

適合行車的巷道。當車輛經過A門時，按下遙控器A，這時，A開門，A門綠色指示燈亮語音提示“開門請注意，離開請關門”，B門紅色指示燈亮，語音提示“對面風門已開，請稍後”，同時B門的閉鎖電磁閥啟動，表明A門已開，B門不能再開啟；車輛通過後，再按下遙控器A，則A門關閉。B門操作時按下遙控器B，其他與A門相同。
