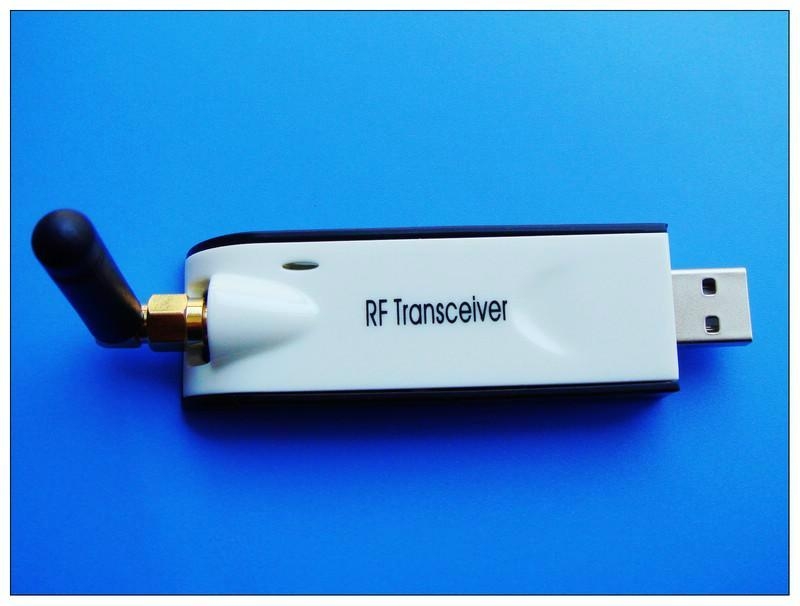

433Mhz無線模塊USB-1212（無線串口杭州）

型號：	USB-1212
品牌：	chntye
原產地：	中國
類別：	電子、電力 / 通信和廣播電視設備 / 其他通訊產品
標籤︰	無線模塊 , 物聯網 , USB接口
單價：	¥88 / 件
最少訂量：	2 件

發送查詢

產品描述

替代232\485等傳統有線方案,徹底解決有線方案施工繁瑣、設備後期維護成本高難題！

模塊名稱:USB-1212
MCU IC: STM8L101
RF IC: SX1212

持單節點無線喚醒、無線空中防碰撞、動態修改發射地址和本機地址、動態修改空中發射和接受頻率、可變數據包長度！

技術文檔下載請至 http://www.chintye.com/admin/up/1317180955.rar

串口調試工具下載：http://www.chintye.com/admin/up/1317720698.zip

模塊介紹：

USB-1212模塊是一款USB接口的串口無線數傳模塊，專門為上位機設備無線數傳應用而設計，一般與UTC1212數傳模塊相配套使用，主要應用於下位機（MCU）與上位機（PC電腦端）數據的無線接收和發送。該模塊硬件接口為USB，設備模擬串口通信，二次開發中串口比USB2.0也更簡單更方便.

性能參數：

(1)工作頻率在430-440MHz頻段內效果最佳（天線匹配），適合多節點的特殊場合
(2)無線模塊空中速率最低1kbps,最高40kbps，可以軟件隨意設置
(3)UART（通用異步串行）接口支持1200/2400/4800/9600/19200/38400/57600bps
(4)SX1212接收僅電流3mA,休眠狀態僅為1.5uA，10dbm條件下，發射電流僅25mA
(5)休眠狀態僅為1.5uA，喚醒時間軟件可設，最短50ms，最長5S，滿足低功耗設備要求
(6)發射功率最小-8.5dbm，最大+12.5dbm，八檔連續可軟件設置選擇
(7)FSK調製，靈敏度高，並採用CRC高效糾錯編碼,抗干擾能力強
(8)大容量數據緩衝,FIFO最大支持一次收發高達256字節
(9)標準DIP間距接口，最常見接口，便於嵌入式應用

參數	數值	單位
工作電壓	2.1 – 3.6	V
溫度範圍	-40 to +85	℃
工作濕度	10%～90%
工作頻率	390-470	MHz
發射功率	-8.5 to +12.5dBm	dBm
空中傳輸率	1K,2K,5K,10K,25K,50K	kbps
發射電流	34	mA
持續接收電流	3	mA
休眠電流	1.5	uA
最高靈敏度	-110	dBm
串口傳輸率	1200/2400/4800/9600/19200/38400/57600	bps
最大數據包長^*	512	byte
配置修改次數	300k	cycles
尺寸	33 X 19 X 1	mm

行業應用：

     物流跟蹤、倉庫巡檢、電子標籤等
     替代232、485進行無線數據通信
     工業儀器儀表無線數據採集和控制
     AMR（水、電、煤氣）三表自動抄表
     住宅與建築物（智能家居）控制
     機器人控制、電子消費類產品無線遙控
     生物信號採集、水文氣象監控、無線傳感器網絡
