螺紋式數顯隔膜壓力表

螺紋式數顯隔膜壓力表
型號：1
品牌：YEATHEI
原產地：臺灣 中國
類別：電子、電力 / 儀器、儀表 / 壓力儀表
標籤︰數顯隔膜壓 , 隔膜壓力表 , 不鏽鋼數顯
單價： ¥1 / 件
最少訂量：1 件
發送查詢

產品描述

詳細說明:

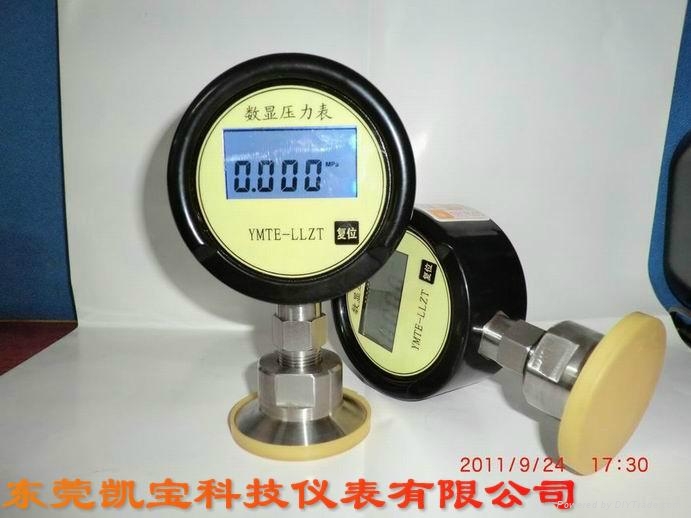

螺紋式數顯隔膜壓力表

型號YMTE-LLZT

控制電流 3A
工作範圍 0-0.6MPa/0-1.0MPa 0-1.6MPa/0-2.5MPa
功耗 0.001w
壓力接口 20×1.5mm
顯示單位 MPa/ Kgf/cm2 /PSI

外形尺寸 100mm
厚度 48mm
輸入電壓 4.5V（3節5號電池）
精度 1.0級/0.5級
表尾材質 不鏽鋼
使用環境溫度 -40℃-70℃

結構原理
隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液，當被測介質的壓力作用於隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液，由於密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形一位移，經指示裝置顯示壓力值，當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近於被測介質的壓力值。
溫度特性
隔膜表的溫度特性是由於隔膜表的系統內填充了密封液體作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系統、隔膜剛度及受壓部位有關。對於低量程壓力儀的影響尤為明顯。一般受壓部溫度誤差規定不大於0.1℃，所以隔膜表溫度影響一般是于通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量兩者之和。
液位差
對於帶軟管連接的隔膜表，由於隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響量△P. △P=d.H d-密封液的比重 H-液位差
腐蝕性
隔膜壓力表耐蝕性能包含環境及測量介質的腐蝕特性，可使用條件先配隔離器、隔膜、密封墊的材料.
適用範圍
隔膜壓力表採用間接測量結構，適用於測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或固體浮遊物介質的壓力,以及對某些測量介質不能直接進入通用型儀表和便於清洗防止沉澱物質積聚的場合的壓力檢測時,必須採用由於隔膜隔離器與能用型壓力儀表組成-化纖、合成纖維、石油、染化、制碱等工業.
隔膜壓力表具有裝拆快捷方便,易於清洗,不易污染,清潔美觀,安全可靠等優點,並滿足藥品生產質量規範(GMP)的要求,可廣氾應用於製藥、食品、飲料、制酷、水處理等行業。壓力表型號一般為普通、耐震全不鏽鋼壓力表，隔離器形工整般為卡式、螺母式、鉅形法蘭式（均質機用）.


螺紋式數顯隔膜壓力表 1螺紋式數顯隔膜壓力表 2螺紋式數顯隔膜壓力表 3
