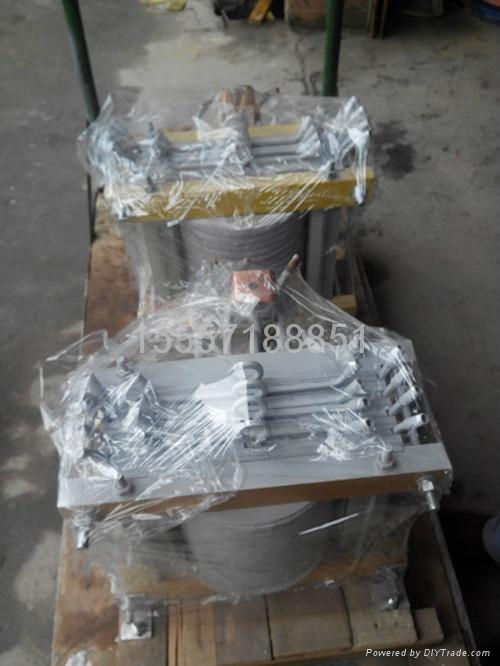

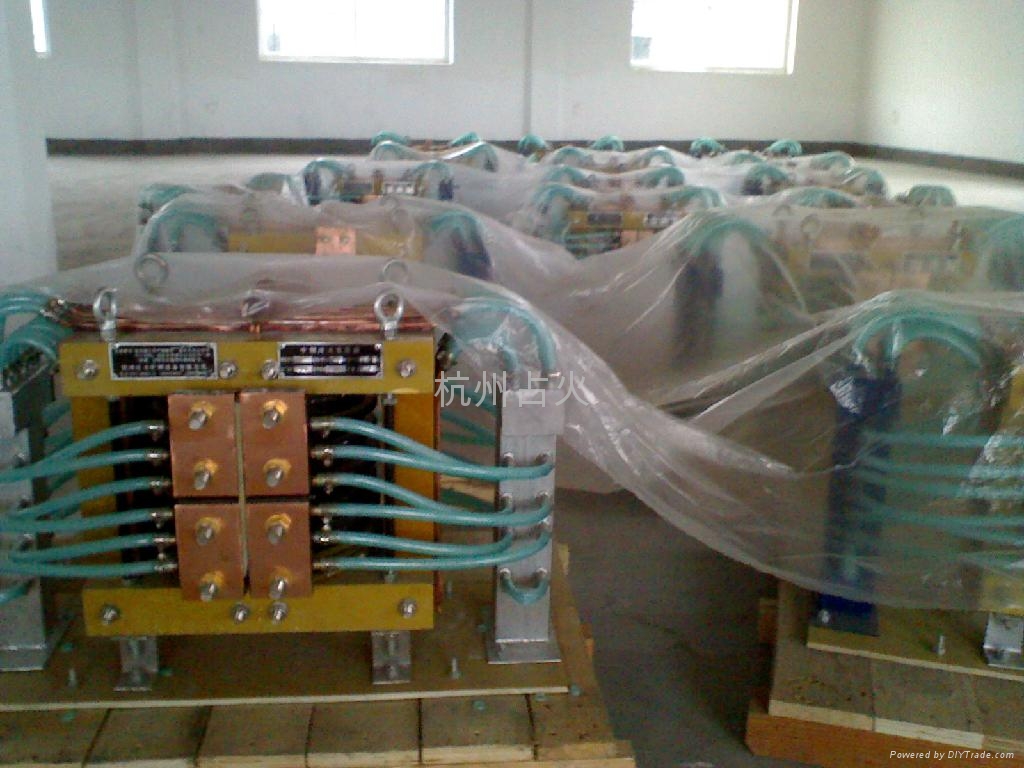

中頻淬火變壓器

型號：	GR2-800
品牌：	淬火變壓器
原產地：	中國
類別：	電子、電力 / 輸變電設備
標籤︰	中頻變壓器 , 中頻淬火變 , 電抗器
單價：	¥7800 / 件
最少訂量：	1 件

發送查詢

產品描述

概述：多匝比中高頻淬火變壓器主要用於中頻淬火、彎管、透熱等感應加熱，為中頻電源降壓，隔離等。

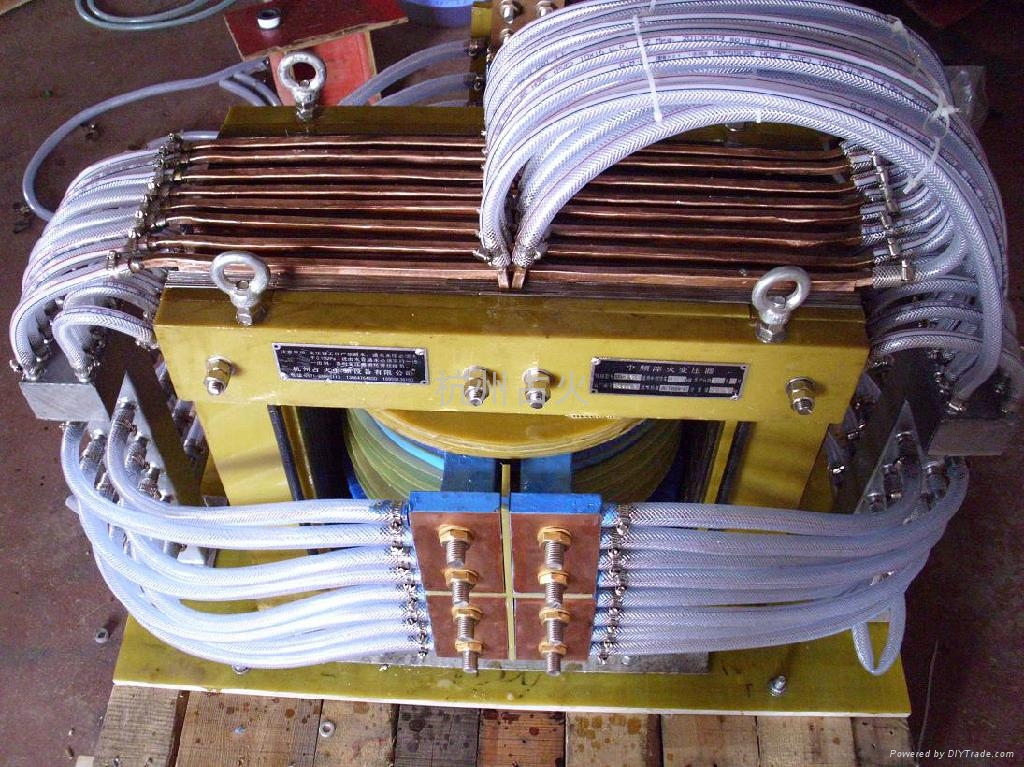

結構特征：變壓器由殼式結構鐵芯組成，採用δ=0.35mm高矽矽鋼片疊裝而成。鐵芯線圈均有水冷措施，線圈採用交疊式。

工作條件：環境溫度零攝氏度—40攝氏度；海拔不高于1000米冷卻水壓要求1.5Mpa—3mMpa，冷卻水不得含有機械雜質水硬度不超過10個單位。

變壓器的匝比聯接：變壓器出廠時，均按標準匝比裝配，但用戶可根據實際需要重新聯接，本廠每一台變壓器均有詳細的匝比圖隨產品出廠，供用戶參考使用。

變壓器製造工藝：

變壓器原邊由異型銅管繞制，外層包有瀝青雲母帶及聚四氟乙烯薄膜，副邊採用新的硫化工藝，保証層與層之間的絕緣良好。

1、使用前先檢查外觀有無缺損，運行前先連接好水路，保証水路暢通;2、匝比可根據自己實際需求重新連接；3、將變壓器初級線組AX接至中頻電源，調整中頻電源額定電壓，觀察空載是否正常，然後降壓切斷電源（注意空載時磁路部分必須通冷卻水）；4、停電時改變初級匝比調節次級工作電壓，變壓器運行時，必須本着“先通水、后通電，先斷電后斷水”的原則；5、經長期停放的變壓器在使用前應用1000V搖表測量其絕緣電阻其阻值不小於1兆歐，否則需要乾燥絕緣處理后才能使用。

型號	容量(KVa)	重量(Kg)	對應中頻功率(KW)
GR2-300	300	55	100
GR2-500	500	85	160
GR2-800	800	125	200
GR2-1000	1000	220	250
GR2-1650	1650	250	320
GR2-2000	2000	290	500
GR2-2500	2500	460	650
GR2-3000	3000	560	750
GR2-4000	4000	1000	1000
GR2-5000	5000	1500	1250
GR2-6000	6000	1800	1500
