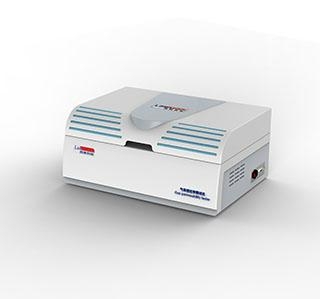

STG-VBS氣體透過率測試儀壓差法
| 型號： | STG-VBS |
|---|---|
| 品牌： | 廣州西唐labstone |
| 原產地： | 中國 |
| 類別： | 包裝印刷、紙業 / 包裝制品 / 復合材料包裝制品 |
| 標籤︰ | 氣體透過率 , 阻隔性測試 |
| 單價： |
-
|
| 最少訂量： | 1 件 |
產品描述
產品概述
適用於塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片、橡膠等材料的O2、CO2、N2及空氣等多種氣體透過率的檢測。
工作原理
利用壓差法的原理設計，將預先處理好的試樣放置在上下測試腔之間，壓緊密封好，然後對整個系統抽真空，當達到要求的真空度后，關閉下腔，向高壓腔（上腔）充入一定的試驗氣體，並自動調節高壓腔壓力，保持試樣兩側形成恆定的氣壓梯度差，氣體在壓差梯度的作用下，由高壓側（上腔）向真空側（下腔）滲透。精確測量真空腔（下腔）的壓強變化，計算試樣的各項阻隔性參數。完全符合GB1038、ASTM D1434等標準。
應用特征
- 高速真空能力，減少真空時間，加速脫氣，減少測試誤差；
- 測試時間短，效率高；
- 可擴展瓶、袋測試；
- 斷電保存功能；
- 氣體消耗量少，一瓶氣可連續使用1個月；
- 全程監控、自動記錄，采樣率可調；自動重複測試；
- 測試過程可全程重現；強大的圖形曲線功能，便於對比測試、分析；
- 全自動測試：設定測試參數，開始后測試自動進行，自動判斷試驗結束並保存測試結果；
- 主機軟件有通用數據庫系統，數據可導出，可進行數據存儲、查詢、打印、等功能。通過對曆史數據的分析，便於掌握產品的曆史動態。
產品特點
- 純粹半導體控溫，自動控制升溫降溫，溫控範圍更寬更精確；並聯式工作，可靠性更高；
- 運用基線技術，去除系統誤差，測試結果更精確；
- 具備精確的壓力控制能力,維持恆定的壓力差；
- 國際頂級真空傳感器、高品質元器件、精密管道系統，保証儀器運行的穩定性、可靠性
- 嵌入式系統控制，大液晶屏顯示，主機與PC機雙控雙操作
適應標準
兼容ISO、GB等多種測試的標準：GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A、YBB 00082003
技術指標
|
技術指標 |
技術參數 |
|
STG-VBS |
|
|
測量範圍 (cc/m2•day•0.1MPa) |
0.1-100,000 |
|
測試精度 |
0.01 cc/m2•day•0.1MPa |
|
試樣數量 |
3 |
|
主傳感器數量 |
1 |
|
測試模式 |
三腔平均值 |
|
真空誤差 |
0.1Pa |
|
真 空 度 |
<10Pa |
|
真空效率 |
10分鐘內，低于27Pa；15分鐘內，低於20Pa |
|
測試效率 |
測試時間<4小時，當透過率>5cc/m2.day.0.1MPa |
|
溫控範圍 |
5℃–55℃ (可選90℃) |
|
控溫精度 |
±0.1℃ |
|
濕度範圍 |
5～90 %RH（雙氣流濕度法，選裝） |
|
濕度精度 |
±1%RH |
|
試驗壓力 |
0.1MPa～0.2Mpa |
|
氣源壓力 |
0.1MPa～0.8MPa |
|
試驗氣體 |
O2、N2、CO2或者其它氣體 |
|
載氣接口 |
￠8 |
|
真空管徑 |
￠15 |
|
顯控方式 |
測試主機大尺寸液晶屏實時顯示，電腦與測試主機雙控模式 |
|
校正方式 |
基線校正、標準膜校正、真空傳感器外校 |
|
樣品厚度 |
≤3mm |
|
測試面積 |
50cm2，圓形（其它尺寸可定製） |
|
主機尺寸 （L×B×H） |
880×610×430mm |
|
主機重量 (Kg) |
65Kg |
|
電 源 |
220V AC 50HZ |
系統配置
|
序號 |
名稱 |
數量 |
型號 |
單位 |
備註 |
|
1 |
測試主機 |
1 |
STG-VBS |
台 |
STG-V1/V2/VBS型，內含：真空傳感系統、壓力傳感器、氣路控制系統、環境控制系統、通訊系統、顯控系統等。 |
|
2 |
高真空泵 |
1 |
ND051 |
台 |
真空能力：0. 6Pa |
|
3 |
專業測試軟 件 |
1 |
STG-V系列 |
套 |
1操作系統要求：Windows 2000或者XP以上； 2硬件要求：內存1G，硬盤80G以上。 |
|
4 |
通訊電纜 |
1 |
|
根 |
標準RS232通訊線，長2m |
|
5 |
真空鋼管 |
1.5 |
1/4” |
米 |
美國SWAGELOK |
|
6 |
氣體軟管 |
2 |
8mm |
米 |
|
|
7 |
氣 閥 |
1 |
|
只 |
|
|
8 |
圓盤取樣器-試樣 |
1 |
|
套 |
63cm2取樣器，切取試樣 |
|
9 |
濾紙取樣板 |
1 |
|
套 |
49cm2取樣器，切取濾紙 |
|
10 |
密 封 脂 |
1 |
|
只 |
美國道康寧 |
|
11 |
USB 轉換線 |
1 |
|
條 |
USB1.1擴展線，長1m. |
|
12 |
計算機 |
1 |
聯想臺式機 |
台 |
|
|
選配 |
瓶袋測試夾具 |
1/3/3 |
|
套 |
|
|
自備 |
氣體瓶 （氧氣等） |
1 |
40L |
個 |
|
