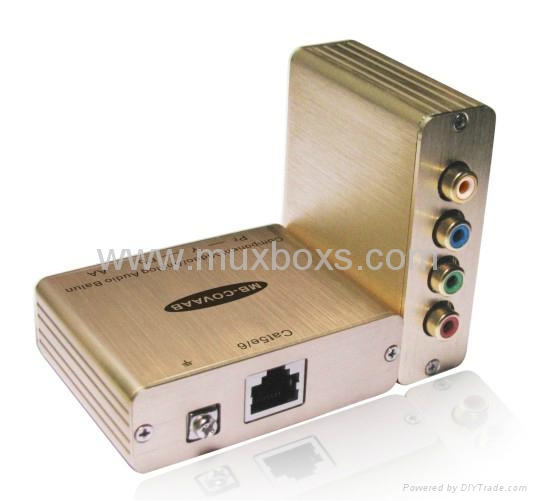

高清色差視頻模擬音頻信號傳輸器

型號：	MB-COVAAB
品牌：	MUXBOXS
原產地：	中國
類別：	電腦、影音數碼 / 視聽器材 / 視聽週邊設備
標籤︰	高清視頻 , 模擬音頻 , 分量視頻
單價：	¥240 / 套
最少訂量：	20 套

發送查詢

產品描述

產品介紹

色差分量視頻/模擬音頻延長器MB-COVAAB是一款高清色差分量視頻/模擬音頻信號雙絞線延長設備，該設備具有高保真還原圖像色彩能力，支持480i/p、720p、1080i/p等高清格式及多種同步方式的顯示設備，傳輸距離可達305米。可應用於遊戲機高保真分配顯示，高清數字機頂盒，高清晰多媒體電腦演示，HI-FI家庭影院，大屏幕投影視頻會議，公共視頻廣播系統，遠程多媒體教育、教室醫療、軍事領域，高保真平板視頻媒體廣告傳輸演示等等。該設備采有MUXBOXS特有的平衡均衡特性阻抗轉化傳輸及模擬音頻擴頻隔離技術，具有強的抗干擾、EMI能力。能夠有效解決由於視頻音頻傳輸線過長或地電位差環路電流等原因造成的顯示設備顯示顏色失真和音頻噪聲，消除圖象文字發虛、重影、拖尾和音頻底噪等現象，該產品適用於各種不同距離的延長應用領域。

產品特點

※採用平衡均衡傳輸方式，抗共模干擾能力強

※採用特殊的音頻擴頻隔離技術

※支持色差分量視頻格式：480i/p,720p ,1080i/p

※成本低、布線靈活、移動方便

※音頻矩陣切換器，音頻分配器，音頻分配放大器，助推器，音響，麥克風，家庭影院，DVD光盤，錄像機，攝像機，混音器，和其他商業或消費者模擬設備。※傳輸距離:480i/p: 305米;720p,1080i:152米;模擬音頻: 1000米
※無源要求、全天侯連續工作，性能穩定可靠

性能參數

功能描述	色差分量視頻/模擬音頻傳輸器
適用範圍	高清遊戲機顯示、電子公告板、多媒體傳媒廣告、高清攝像頭監控、高清視頻會議系統、高清視頻矩陣、大屏幕拼接系統、家庭影院、高端家用數字高清機頂盒等應用場合
帶寬	圖像：0-60M Hz 模擬音頻:20-20K Hz
輸入信號峰值	圖像：1.1V
輸入信號峰值	音頻：1.1V
雙絞線圖像插入損耗	0.1 dB@0.1 MHz
雙絞線音頻插入損耗	小於2dB
音頻共模抑制比	大於 60 dB @ 1KHz
傳輸距離	480i/p: 305米 720p,1080i/p:：152米模擬音頻: 1000米
標準雙絞線特性	特性阻抗：100 歐分布電容 20 pf/ft 衰減：6.6 dB/305m @1 MHz
輸入輸出阻抗	75歐 @ 1 MHz
接口特性	4個RCA母頭:紅綠藍白 1個RJ45網口
信號結構	色差圖像：Red (Pr): Pins 7(R) & 8(T) Green (Y): Pins 3(R) & 6(T) Blue (Pb):Pins 1(R) & 2(T) 模擬音頻: Pins 4(R) & 5(T)
適用溫度	工作溫度:0-55°C 貯存溫度：-20°- 85°C 濕度: 0-95%
外殼材料	鋁合金
體積(包裝)	7.526151mm
重量（單位：1對）	180g
