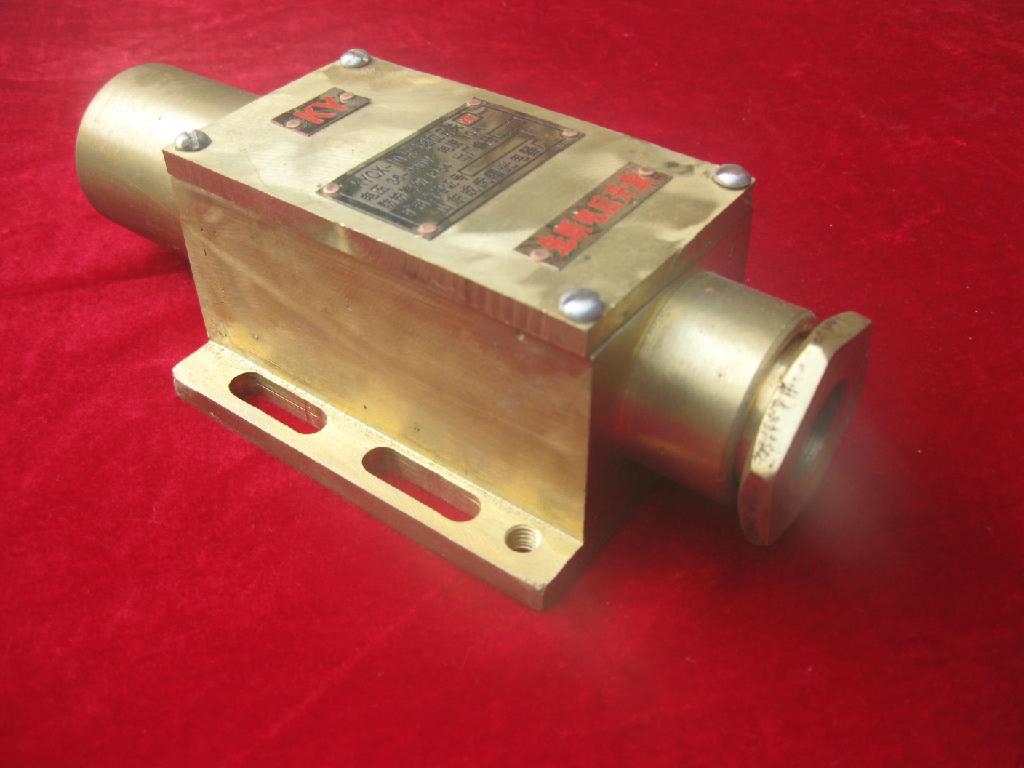

kycx-1 kycx-10永磁限位開關

　　本開關經煤炭工業部上海電氣防爆檢驗站按電器設備製造檢驗規程GB12173-1990檢驗合格

　　kycx-1 型礦用合格証號：205029

　　kycx-10型礦用合格証號：205030

　　一、用途

　　本廠生產的kycx-1 型、kycx-10型永磁限位開關，是自動化技術發展中的一種新型開關，本開關抗干擾能力強，適用於煤礦井下無瓦斯、煤塵爆炸危險場所使用，作為井筒提升機減速點，限位停車、過卷保護開關、裝卸載閘門、風門控制及巷道運輸、礦車計數，推車機、阻車器，播台還被廣氾應用於礦山、機械、輕工、冶金、化工、紡織及科研等部門的自動化控制裝置及繼電保護裝置中做快速切換電路之用。

　　二、工作原理

　　本開關是由靜件磁性開關和動件控制磁鋼組成，採用磁性感應原理，使內部開關動作，達到接點通斷的目的，實現對外電路的控制，（ kycx-10開關，接點並經特殊功率放大、增大開關容量，勿需單獨給電源），完全克服了機械碰撞開關存在的接觸不良，易損坏等特點。

　　三、結構及性能

　　本開關的外殼和控制磁鋼的外殼，均採用黃銅（Hpb59--1)鑄造精加工而成。體積小，重量輕，具有抗砸強度高安裝使用維修方便，防塵、防水燈特點，芯子採用環氧樹脂密封結構，消除的電弧的危險因素，提高的安全可靠性，防護等級Ip54。

　　控制磁鋼採用特殊結構組成，性能穩定，可直接安裝在鐵質材料物體上，不會引起外磁場短路。

　　四、技術指標

　　4、開關與控制磁鋼最大有效距離：≥115mm

　　5、開關與磁鋼最大相對運動速度：15M/S

　　6、開關可靠動作次數KYCX--1型 100000  kycx--10 型100000

　　五、使用環境

　　1、環境溫度：-20°C +50°C

　　2、環境濕度：95+（-）3%(環境溫度25°C)

　　3、海拔高度：〈2000M

    六、具體參數：

    1、型號：KYCX-1型 額定電壓：AC/DC　12V-127V-220V

       額定電流：AC/DC　1A

       額定功率：AC/DC　200W（純阻性負載）

       外形尺寸：130×48×23mm

       重    量：0.7kg

       接點方式：常開、常閉、一對常開、一對常閉、開根據用戶要求接線。

    2、型號：KYCX-10型

       額定電壓：AC/DC　36V-127V-380V

       額定電流：AC/DC　10A

       額定功率：2.0KW（純阻性負載）

       外形尺寸：195×92×58mm

       重    量：2.5kg

       接點方式：常開、常閉、一對常開、一對常閉、開根據用戶要求接線。、
