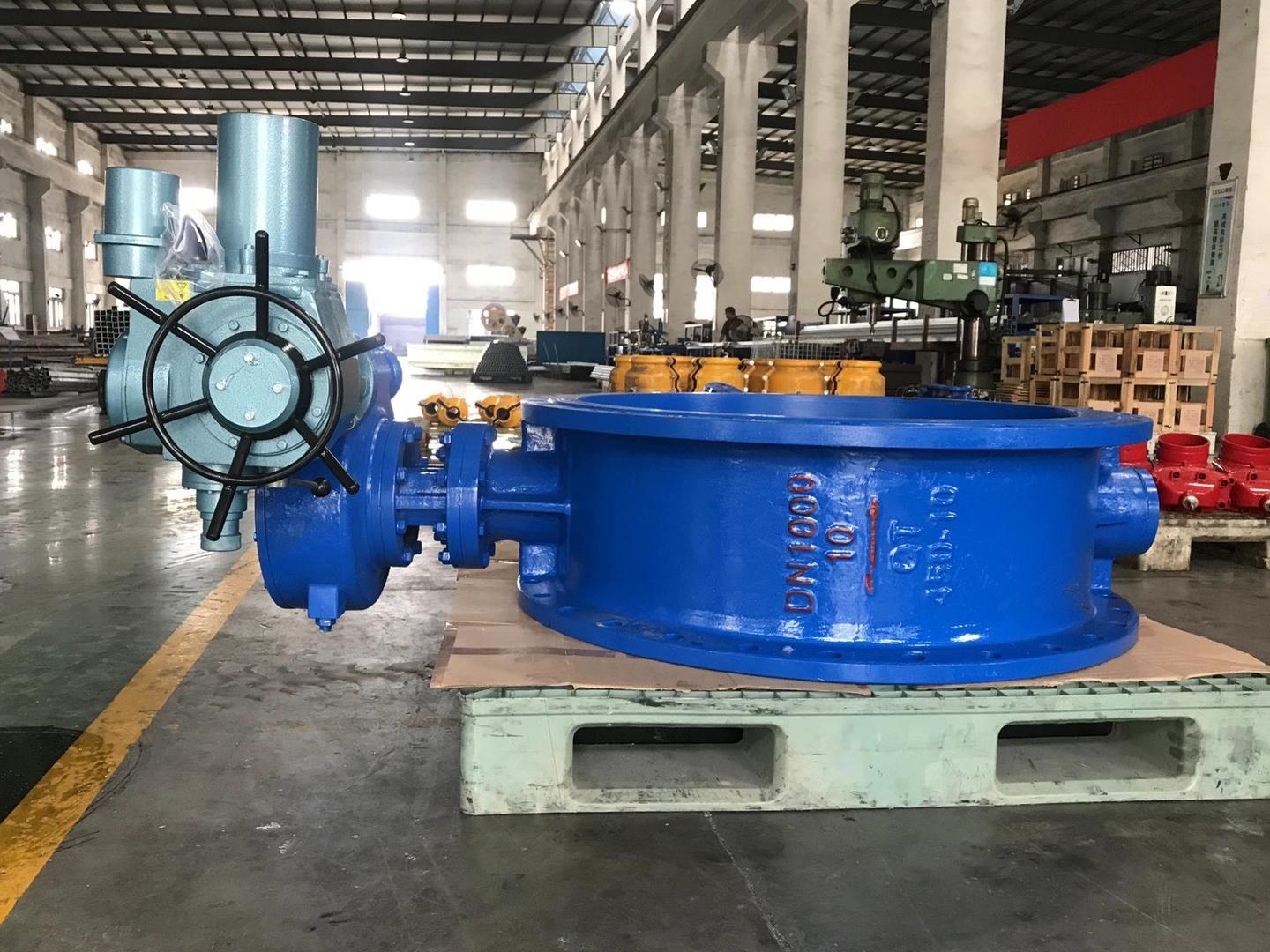

全衬氟电动调节蝶阀温州温州圣莱尔

全衬氟电动调节蝶阀温州温州圣莱尔
型号：D941F46-16C
品牌：精华阀门
原产地：中国
类别：工业设备 / 机械五金 / 阀门
标签︰电动蝶阀 , 电动防爆蝶阀 , 电动硬密蝶阀
单价： ¥1288 / 件
最少订量：2 件
发送查询

产品描述


硬密封电动蝶阀金属密封三偏心蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比最高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。
■金属密封可适用于带稍许颗粒、浆液的介质中
■适用温度可达425℃,最高压力6.4MPa
■密封时几乎无摩擦，保证扭矩更小，密封性更好
■法兰对夹孔连接适用多种标
金属硬密封电动蝶阀结构及性能简介
三偏心硬密封蝶阀系列产品，长寿命、节能型蝶阀。产品符合国家标准JB/T8527－97金属密封蝶阀，GB／T13927－92通用阀门压力试验标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。

金属硬密封电动蝶阀主要性能特点是：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

金属硬密封电动蝶阀用途
本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。  ①阀座与蝶板几乎无磨损，具有越观越紧的密封功能。 ②本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
③均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。 硬密封电动蝶阀金属密封三偏心蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比最高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。
■金属密封可适用于带稍许颗粒、浆液的介质中
■适用温度可达425℃,最高压力6.4MPa
■密封时几乎无摩擦，保证扭矩更小，密封性更好
■法兰对夹孔连接适用多种标
 硬密封电动蝶阀 主要零部件材质

序号
NO 		零件名称
Accessory name 		材质
Material
C P R
1 内六角螺丝
Mild Sleel Hex Socket Screw 		1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 阀盖
Cover		 WCB 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 垫片
Gasket		 不锈钢+柔性石墨
Stainless Steel+Graphite
4 阀座
Seat		 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 垫片
Gasket		 不锈钢+柔性石墨
Stainless Steel+Graphite
6 蝶板
Butterfly Plate 		WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
7 圆柱削
Straight Pin 		45 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 下盖
Bottom Cover 		WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
9 垫片
Gasket		 不锈钢+柔性石墨
Stainless Steel+Graphite
10 衬套
Bushing		 PTFE+不锈钢
PTFE+Stainless Steel
11 阀体
Body		 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
12 阀杆
Stem		 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 支架
Yoke		 WCB
14 键
Key		 45
15 衬套
Bushing		 PTFE+不锈钢
PTFE+Stainless Steel
16 填料
Packing		 柔性石墨
Graphite
17 压盖
Gland		 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
18 位置指示器
Location lndicator 		塑料
Plactic

硬密封电动蝶阀 尺寸图
电动硬密封蝶阀尺寸图


通径(mm) 尺寸（mm）
L L1 H 1.6Mpa 2.5Mpa
D1 4-¢d D1 4-¢d
50 43 108 245 125 4-18 125 4-18
65 46 112 250 145 4-18 145 4-18
80 46 114 350 160 4-18 160 4-18
100 52 127 380 180 4-18 190 4-22
125 56 140 410 210 4-18 220 4-26
150 56 140 490 240 4-22 250 4-26
200 60 152 560 295 4-22 310 4-26
250 68 165 621 355 4-26 370 4-30
300 78 178 680 410 4-26 430 4-30
350 78 190 757 470 4-26 490 4-33
400 102 216 825 525 4-30 550 4-36
450 114 222 925 585 4-30 600 4-36
500 127 229 1010 650 4-33 660 4-36
600 154 267 1180 770 4-36 770 4-39



公称通径DN 结构长度L 外形尺寸（参考值） 连接（标准值） 参考
重量Dd343H
H Dd943H PN0.6MPa PN1.0MPa
mm inch 短 长 H3 A3 B3 D D1 z- d D D1 z- d
50 2 108 150 112 530 250 255 140 110 4-14 165 125 4-18 17
65 5/2 112 170 115 530 250 255 160 130 4-14 185 145 4-18 20
80 3 114 180 120 565 250 255 190 150 4-18 200 160 8-18 23
100 4 127 190 138 600 250 255 210 170 4-18 220 180 8-18 25
125 5 140 200 164 640 250 255 240 200 8-18 250 210 8-18 40
150 6 140 210 175 705 300 315 165 225 8-18 285 240 8-22 47
200 8 152 230 200 775 300 315 320 280 8-18 340 295 8-22 60
250 10 165 250 243 945 300 315 375 335 12-18 395 350 12-22 95
300 12 178 270 250 1070 300 315 440 395 12-22 445 400 12-22 124
350 14 190 290 280 1140 300 315 490 445 12-22 505 460 16-22 181
400 16 216 310 305 1210 300 315 540 495 16-22 565 515 16-26 260
450 18 222 330 350 1335 575 714 595 550 16-22 615 565 20-26 338
500 20 229 350 380 1415 575 714 645 600 20-22 670 620 20-26 360
600 24 267 390 445 1605 656 810 755 705 20-26 780 725 20-30 540
700 28 292 430 480 1844 656 810 860 810 24-26 895 840 24-30 580
800 32 318 470 530 2040 656 810 975 920 24-30 1015 950 24-33 845
900 36 330 510 580 2255 785 863 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 650 2380 785 863 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 760 2640 785 863. 1405 1340 32-33 1455 1380 32-39 2000
1400 56 530 710 850 2886 8410 890 1630 1560 36-36 1675 1590 36-42 3000
1600 64 600 790 1030 3156 810 890 1830 1760 40-369 1915 1820 40-48 4700
1800 72 670 870 1230 3421 830 930 2045 1970 44-39 2115 2020 44-48 6500
2000 80 760 950 1350 3685 850 940 2265 2180 48-42 2325 2230 48-48 8700


公称通径DN 结构长度L 外形尺寸（参考值） 连接（标准值） 参考
重量Dd343H
H Dd943H PN1.6MPa PN2.5MPa
mm inch 短 长 H3 A3 B3 D D1 z- d D D1 z- d
50 2 108 150 112 530 250 255 165 125 4-18 165 125 4-18 19
65 5/2 112 170 115 530 250 255 185 145 4-18 185 145 8-18 22
80 3 114 180 120 565 250 255 200 160 8-18 200 160 8-18 25
100 4 127 190 138 600 250 255 220 180 8-18 235 190 8-22 28
125 5 140 200 164 640 250 255 250 210 8-18 270 220 8-26 43
150 6 140 210 175 705 300 315 285 240 8-22 300 250 8-26 50
200 8 152 230 200 775 300 315 340 295 12-22 360 310 12-26 64
250 10 165 250 243 945 300 315 405 355 12-26 425 370 12-30 99
300 12 178 270 250 1070 300 315 460 410 12-26 485 430 16-30 130
350 14 190 290 280 1140 300 315 520 470 16-26 555 490 16-33 188
400 16 216 310 305 1210 300 315 580 525 16-30 620 550 16-36 270
450 18 222 330 350 1335 575 714 640 585 20-30 670 600 20-36 350
500 20 229 350 380 1415 575 714 715 650 20-33 730 660 20-36 375
600 24 267 390 445 1605 656 810 840 770 20-36 845 770 20-39 560
700 28 292 430 480 1844 656 810 910 840 24-36 960 875 24-42 610
800 32 318 470 530 2040 656 810 1025 950 24-39 1085 990 24-48 880
900 36 330 510 580 2255 785 863 1125 1050 28-39 1185 1090 28-48 1100
1000 40 410 550 650 2380 785 863 1255 1170 28-42 1320 1210 28-56 1600
1200 48 470 630 760 2640 785 863. 1485 1390 32-48 1530 1420 32-56 2150
1400 56 530 710 850 2886 810 890 1685 1590 36-48 1755 1640 36-60 3200
1600 64 600 790 1030 3156 810 890 1930 1820 40-55 1975 1860 40-60 5000
1800 72 670 870 1230 3421 830 930 2130 2020 44-55 2195 2070 44-68 6900
2000 80 760 950 1350 3685 940 2345 2230 48-60 2425 2300 48-68 9100

公称通经DN（mm） 50～2000
公称药理PN（MPa） 0.6 1.0 1.6 2.5
密封试验（MPa） 0.66 1.1 1.76 2.75
强度试验（MPa） 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
