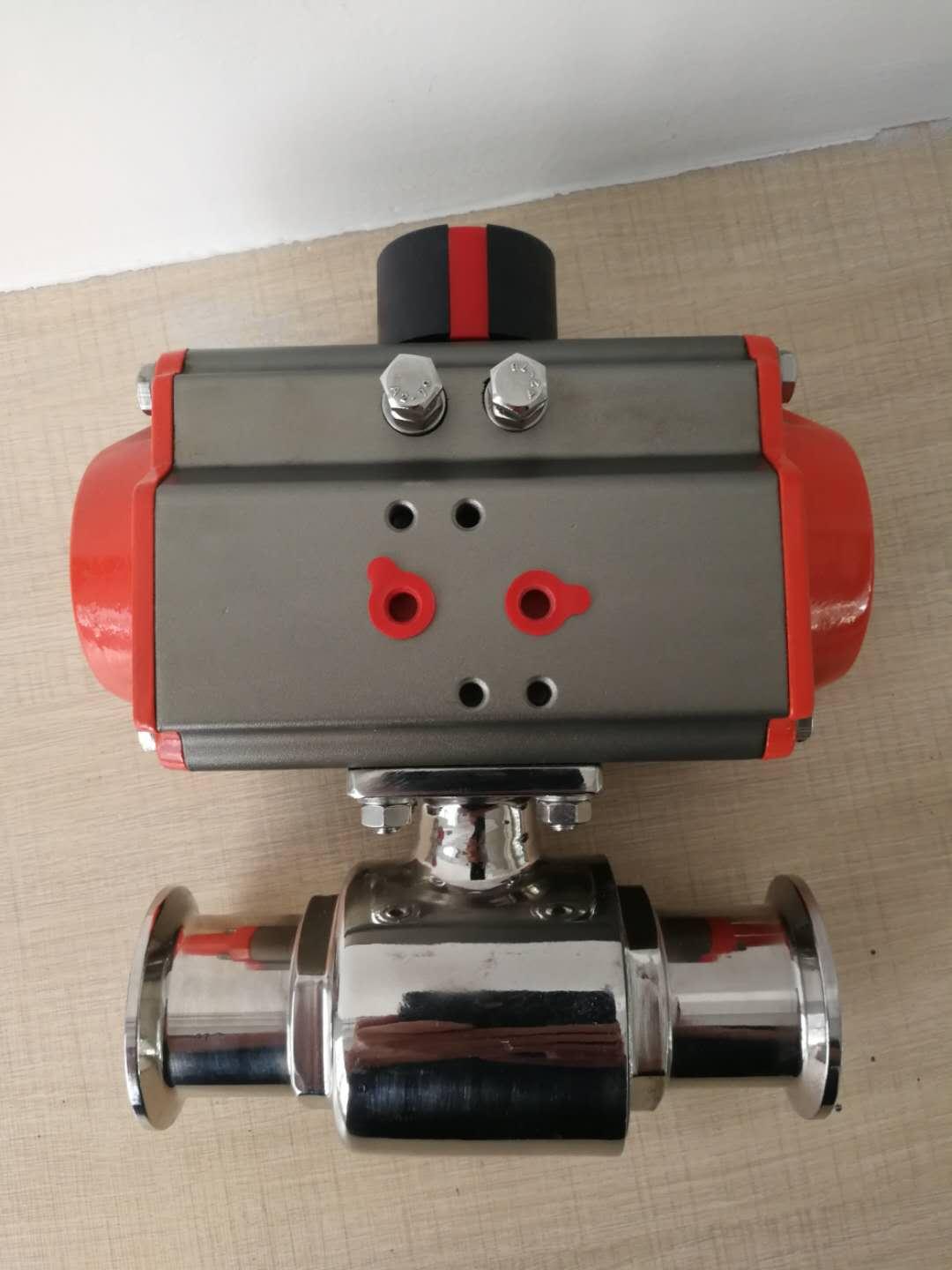

卫生级快装气动球阀温州圣莱尔

型号：	Q681X-16P
品牌：	圣莱尔
原产地：	中国
类别：	工业设备 / 机械五金 / 阀门
标签︰	卡箍气动球阀 , 卫生级气动球阀 , 气动快装球阀
单价：	¥199 / 件
最少订量：	1 件

发送查询

产品描述

卫生级快装气动球阀采用不锈钢304 316 316L等材质通过全自动CNC数控系统，自动加工成型，卫生级不锈钢气动球阀采用快装连接，接口无残留，安装简单省事，快装气动球阀价格实惠，厂家直销。流道内壁0.4~0.5um电子精确抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。卫生级快装气动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

卫生级快装气动球阀结构参数：

公称通径	15～102mm
公称压力	PN1.0MPa
阀轴材质	不锈钢
阀体材质	304/316/316L不锈钢
球体材质	304/316/316L不锈钢
阀座密封	PTFE
温度	PTFE≤180℃
连接方式	快装式、焊接式、螺纹式
适用介质	啤酒、葡萄酒、生物工程、食品、制药、饮等
特点	安全卫生，密封好、使用寿命长

卫生级快装气动球阀尺寸规格：

通径Ø	卡箍外径	气缸长度	结构长度	通径	中心高度
15	34	130	100	12.7	152
20	50.5	130	100	17.2	156
25	50.5	140	120	25	180
32	50.5	140	130	31.8	208
38	50.5	140	150	35.6	218
51	64	170	200	48.6	226
63	77.5	186	210	60.3	240
76	91	186	220	72.9	286
89	106	225	260	88.9	298
102	119	254	320	101.6	336

快装连接卫生级气动球阀安装使用说明：

1、本阀门安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。
2、安装时须仔细核对卡箍连接型号是否一致，焊接外径是否符合标准，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。水平管道、垂直管道均可安装。
3、卫生级快装气动球阀安装完成通入压力介质时，转动手柄90°检查内外密封，如无渗漏现象，即可投入正常使用。
4、使用过程中如发现球阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。
5、该球阀一般用于接通及断开介质，也可以用于调节流量，但不要将卫生级快装气动球阀安装于要求严格调节介质流量太小的管道和设备中。卫生级气动球阀概述卫生级气动球阀采用内外抛光处理，用于食品、医药等卫生级别工况。控制方式有开关型和调节型两种。全通径的卫生级球阀基本没有流阻；结构简单、体积小、重量轻；紧密可靠，其有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封卫生级气动球阀参数【阀体材质】：304、316、316L
【阀芯材质】：304、316、316L
【密封阀座】：NBR、EPDM、PTFE、硅橡胶
【压力等级】：1.6MPa
【公称通径】：DN25-DN150
【结构形式】：一体式
【连接方式】：卡箍快装
【温度范围】：PTFE：-30～180℃【气动附件】：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
【气动执行器】：双作用、单作用常闭、单作用常开【电磁阀电压】：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
