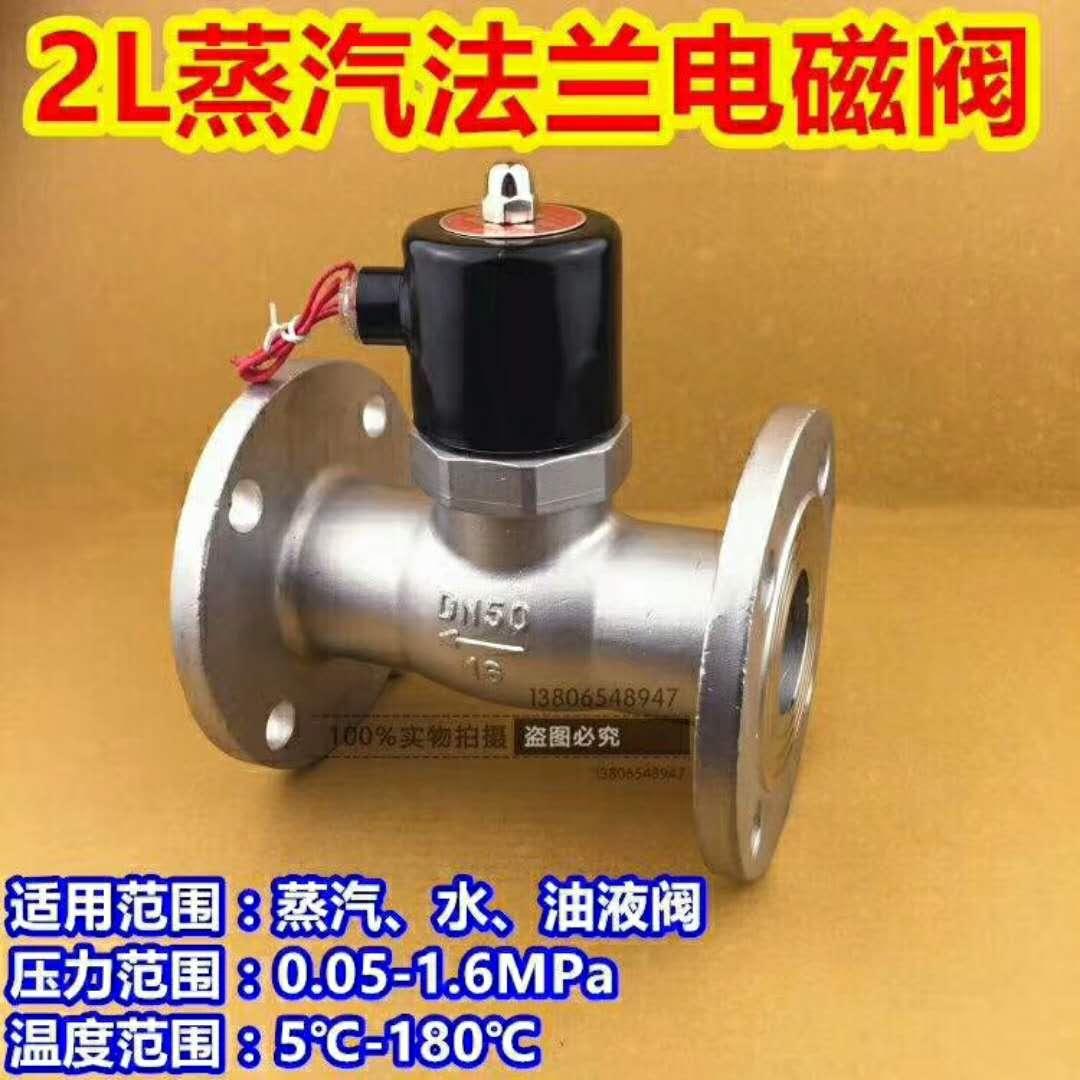

ZQDF蒸汽电磁阀 一、ZQDF蒸汽电磁阀　用途 ZQDF系列蒸汽液用电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制从而对次同中的温度、流量、压力等参数进行自动调节或远程控制。 本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中，ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。 蒸汽电磁阀 蒸汽电磁阀 ZQDF蒸汽电磁阀 ZQDF蒸汽电磁阀外形尺寸 二、ZQDF蒸汽电磁阀 技术参数 蒸汽电磁阀分解图 工作介质 蒸汽及其他腐蚀性气体 介质温度℃ ≤200 公称压力（MPa） 1.6 工作压力（MPa） 0.05~1.6 0.1~1.6 电源电压 AC220V其余规格可作特殊订货 使用寿命 按JB/T7352-94规定 额定流量系（KV） 泄漏量（ml/min） 按JB/T7352-94·F规定 公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 功耗（VA） 40、30 30 三、ZQDF蒸汽电磁阀　安装尺寸 公称通径 （DA） 内螺纹连接 法兰连接 外形尺寸 内螺纹 外形尺寸 法兰尺寸 H L G H L D D1 D2 b f n-d 15 153 92 1/2 176 130 95 65 46 14 2 4 -Φ14 20 153 92 3/4 181 150 105 75 56 16 2 4 -Φ14 25 153 110 1 210 160 115 85 65 16 3 4 -Φ14 32 176 120 11/4 221 180 140 100 76 18 3 4 -Φ18 40 176 140 11/2 230 200 150 110 84 18 3 4 -Φ18 50 192 162 2 252 230 165 125 99 20 3 4 - Φ18 65 - - - 265 290 185 145 118 20 3 4 -Φ18 80 - - - 376 310 200 160 132 20 3 8 -Φ18 100 - - - 373 350 220 180 156 22 3 8 -Φ18
