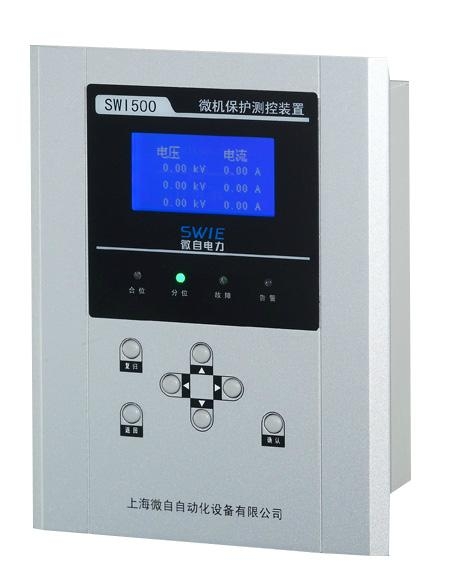

SWI500-LBT线路保护测控装置(带进线备投)适用于35KV以下电压等级的线路保护、测量、进线备投及控制。
1、主要功能
1.1保护功能
■速断
■限时速断
■过流
■过压
■欠压
■进线备投
■进线备投自复
■非电量
1.2 测控功能
■遥信：8路外部开关量遥信输入
■遥测：4路电压，4路电流，有功、无功、功率因数、频率
■遥控：断路器遥控分闸、合闸接点输出
1.3 通讯功能
■装置具有RS485通讯接口，可以与厂站自动化系统及智能设备连接通讯。
2、保护功能
2.1 相间过流保护
相间过流保护配置了速断、限时速断、过流保护。
2.2零序过流保护
2.3后加速保护
加速回路包括手动后加速和重合后加速，为保证重合到永久性三相短路后可靠跳闸，后加速不经方向闭锁。
后加速保护还可用作母联的充电保护，只需将“后加速保护”投退压板投入，整定“过流后加速时间”定值即可实现，在实际运用中，某些变电站不需要备用电源自动投功能，而只需要分段开关的过流保护和充电保护，可以用本装置来完成分段开关的过流保护和充电保护功能。
2.4重合闸
2.4.1 启动方式
三相一次重合闸在电流保护动作后重合闸功能开放15秒钟，如果此时段内无闭锁条件，并且三相均无电流则进行重合闸的逻辑判断。
2.4.2充电条件
■开关处于合位
■无闭锁重合闸信号
2.4.3放电条件
■手动及遥控分闸
■低压解列动作
■弹簧未储能
■开关位置状态异常
2.5零序过压
装置具有零序电压保护功能，零序电压选择的是由外部输入。
2.6零序过流保护
装置具有零序电流保护功能，零序电流选择的是由外部输入。
2.7低电压保护
当任一线电压小于低电压定值，并经过可整定延时后，低电压保护动作。
2.8过电压保护
当任一线电压大于过电压定值，并经过可整定延时后，过电压保护动作。
2.9 非电量保护
装置提供了1路跳闸非电量和1路告警非电量输入(设定屏第10屏可设置投入和退出)

3、定值参数一览表
保护定值
序号 定值名称 整定范围 说明
1 电流速断保护投退 投/退
2 速断保护电流定值 0.00-59.9A
3 速断保护时间定值 0.0-99.99S
4 限时速断保护投退 投/退
5 限时速断保护电流定值 0.00-59.9A
6 限时速断保护时间定值 0.0-99.99S
7 过流保护投退 投/退
8 过流保护时间定值 0.00-59.9A
9 过流保护时间定值 0.0-99.99S
10 过压保护投退 投/退
11 过压保护电压定值 0-129V
12 过压保护时间定值 0.0-9.99S
13 欠压保护投退 投/退
14 欠压保护电压定值 0-129V
15 欠压保护时间定值 0.0-9.99S
16 进线备投保护投退 投/退
17 进线备投保护本侧有压定值 0.0-129V
18 进线备投保护时间定值 0.0-9.99S
19 进线备投保护对侧有压定值 0.0-129V

4、端子图

   A
电压输入 装置工作电源+ A-1
    装置工作电源- A-2
    A相母线电压 A-3
    B相母线电压 A-4
    C相母线电压 A-5
    母线电压中性线N A-6
    对侧电压 A-7
    对侧电压中性线N A-8
D
电流输入
回路
 零序保护电流(I0) D-1 B

开关量输入
 本侧断路器位置 B-1
 零序保护电流※ D-2  对侧断路器位置 B-2
 A相保护电流(Ia) D-3  闭锁备自投（BS） B-3
 A相保护电流※ D-4  备用开入3    （见系统工程图） B-4
 B相保护电流(Ib) D-5  备用开入4    （见系统工程图） B-5
 B相保护电流※ D-6  备用开入5    （见系统工程图） B-6
 C相保护电流(Ic) D-7  故障开入 B-7
 C相保护电流※ D-8  告警开入 B-8
    开入公共端 B-9
    装置接地端 B-10
   C
报警信号输出

 控制电源  +KM  C-1
    控制电源  -KM C-2
    至TQ（跳闸线圈） C-3
    至HQ（合闸线圈） C-4
    合对侧断路器输出 C-5
    合对侧断路器输出 C-6
    预告信号输出公共端 C-7
    预告信号输出 C-8
    RS485+ C-9
    RS485- C-10
