数字式微机保护装置 NZ211型线路保护装置

数字式微机保护装置 NZ211型线路保护装置
型号：NZ211
品牌：国网诺博特
原产地：中国
类别：电子、电力 / 输变电设备
标签︰微机保护装置 , 线路保护装置 , 综合保护装置
单价： ¥4500 / 台
最少订量：2 台
发送查询

产品描述

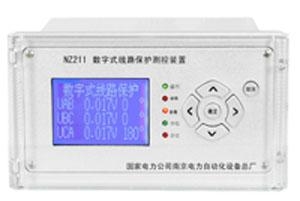

NZ211线路保护装置

1.    功能配置

l       三段式低压闭锁定时限相间过流
l       反时限相间过流（一般、非常、极端）
l       零序过流告警和跳闸保护
l       相间合闸加速保护
l       过负荷告警和跳闸保护
l       三相一次重合闸

2．功能说明

2.1 三段式相间过流保护
本装置设置三段低压闭锁相间过流保护, I、II、III固定为定时限，相间过流保护还可以为反时限保护。无论定时限或反时限，各段的投退控制定值(I1nf、I2nf、I3nf)可独立控制各段的使用情况。投退控制定值取值含义为：
0:退出；1:单纯过流；2:低压闭锁过流
相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
2.1.1 低压闭锁元件
采用线电压闭锁方式，线电压MAX(Uab、Ubc、Uca)小于相间过流低压闭锁定值Set_ULbs，低压闭锁条件满足，开放本相的各段过流保护。
2.1.2 反时限特性
相间过流保护可由特性选择定值Ifsx选择为定时限或反时限保护：
 0：退出；1、2、3：反时限（分别对应下面的(1)、(2)和(3)式）。
可选择使用下面三个标准的反时限特性之一。反时限特性电流基准值IP为相间反时限保护电流基准定值Ii，反时限特性时间常数tP为相间反时限保护时间常数tIi。
            一般反时限特性：          （1）
            非常反时限特性：            （2）
                 极端反时限特性：           （3）
2.2零序过流告警和跳闸保护
本装置设置零序过流告警和跳闸保护,主要是针对小电阻接地系统的用户而设定的。其投退控制定值Ionf取值含义为：
0:退出；1:告警；2:跳闸
零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，跳闸保护才投入；零序过流告警只需投入控制字就可以产生告警事件。
2.3 相间合闸加速保护
本装置设有完善的相间过流合闸加速保护，由相间加速保护投退定值Ijsnf控制。Ijsnf的取值含义是：
0:退出；1:投后加速(手动合闸、重合闸)
后加速记忆时间为3S。后加速保护动作出口后，则不受后加速记忆时间的限制，直至线路开关跳开、电流元件返回后，后加速保护才返回。
合闸后速保护设有软压板，只有软压板和投退控制定值均为投入时，合闸加速保护才投入。
2.4三相一次重合闸
本装置三相一次重合闸设有投退控制(CCHnf)、重合闸延时(tCCH)、重合闸出口脉冲时间Thzmc，投退控制定值CCHnf的取值含义为：
0:退出；1:投入
重合闸必须在充电完成后才具备起动条件，开关位置不对应或保护动作后线路无流，重合闸起动。
本装置重合闸合闸脉冲缺省值为120ms，可修改重合闸出口脉冲时间定值Thzmc予以修改。
重合闸设有软压板，只有软压板和投退控制定值均为投入时，重合闸才投入。
2.4.1重合闸充放电
线路处于正常运行状态(HWJ=1)，无重合闸闭锁信号，经5秒延时充电完成。
重合闸闭锁条件如下：
1） 外部闭锁输入
2） 控制回路断线
重合闸放电条件如下：
1） 就地或远方手跳线路
2） 过负荷动作跳闸
2.5过负荷保护
装置过负荷保护投退控制定值Igfhnf的取值含义为：
0:退出；1:告警；2:跳闸
过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投
入；过负荷告警只需投入控制字就可以产生告警事件。
2.6系统异常工况报警及闭锁功能
2.6.1母线PT断线报警
满足下述任一项，装置经延时10S发母线PT断线报警信号。
⑴ 正序电压U1<0.15Un时，任一相电流>0.04In
⑵ 负序电压U2>8V。
2.6.2母线PT断线闭锁有关功能
母线PT断线时，可由PT断线检测投退控制定值PTDXbs选择闭锁行为。
退出电压闭锁元件时，装置不必接入母线电压，PTDXbs整定为0，不检查PT断线。
PTDXbs整定为1，母线PT断线时闭锁相关的电压元件：相间低电压闭锁元件，投入该元件的相间过流保护被闭锁。
PTDXbs整定为2，母线PT断线时开放相关的电压元件：相间低电压闭锁元件，投入该元件的相间和零序过流保护变为单纯的过流保护。
2.6.3 控制回路断线报警
TWJ和HWJ同时为1或0时，经延时报警。

3．装置整定

装置整定包括软压板、装置定值和装置参数等三方面，见3.1、3.2和3.3节。
整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。
3.1 装置软压板整定
三段相间过流保护
过负荷跳闸保护
线路加速保护
线路重合闸保护
零序过流保护

注：1.软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。
付款方式︰款到发货
数字式微机保护装置 NZ211型线路保护装置 1
