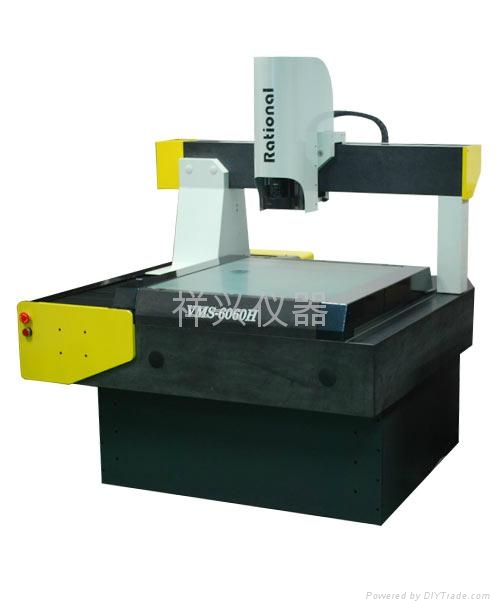

| VMS-6060H全自动影像测量仪是本公司推出的中大行程的CNC型影像测量仪,它采用气浮技术和伺服控制技术,结合本公司自动研发的QIM5008自动测量软件、可实现高效、准确的大批量工件测量、适用于精密零部件的检测和质量控制。在机械、电子、五金、塑胶等行业中都得到了广泛的应用。 |
| VMS-6060H全自动影像测量仪具有以下特点： |
● 程控恒流驱动式四环四区表面冷光光源，可适应复杂的工件测量。
● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能。
● 采用亚像素细分技术，提高边界分辨能力。
● 在线SPC数据处理分析，大批量具测量。
● X、Y、Z三轴伺服控制，定位精度高速度快，X、Y速度可达到300mm/s,运行平稳。
● X、Y向导轨采用高精度花岗石，性能稳定，不易变形
● XY向移动的部分采用低摩擦，高速度，高精度的气浮移动导向系统。
● 激光指示器指示测量位置，方便快速定位。
● 可选配自动变倍功能，无需像素校正实现多倍率下高效测量。 |
| 技术规格参数 |
| 型号 |
VMS-6060H 全自动影像测量仪 |
| 玻璃台尺寸（mm） |
640*770 |
| 运动行程(mm) |
600*600*150 |
| 外形尺寸（L*W*H） |
1500*1300*1510 |
| 仪器重量（kg） |
1281 |
| 影像系统 |
摄像机： 进口1/2"CCD摄像机
变倍物镜率 ： （美国：NAVITAR）0.7-4.5X（可选美国NAVITAR自动变倍镜头）
视频倍率： 23.5X-148X
物方视场： 11.1mm-1.7mm
表面光源与透射光源均用LED，亮度可调
可选配RENISHAW简易测头和M3D-MB测量软件 |
| VMS-6060H工作环境 |
| 电 源 |
220V± 5% 50/60Hz |
| 功 率 |
450W(不包含电脑) |
| 气源压力 |
≥0.5MPa |
| 空气流量 |
100L/min (0.4MPa) |
| 温度范围 |
20±2℃ < 1℃/h < 2℃/24h < 1℃/m |
| 湿 度 |
55%—65% |
