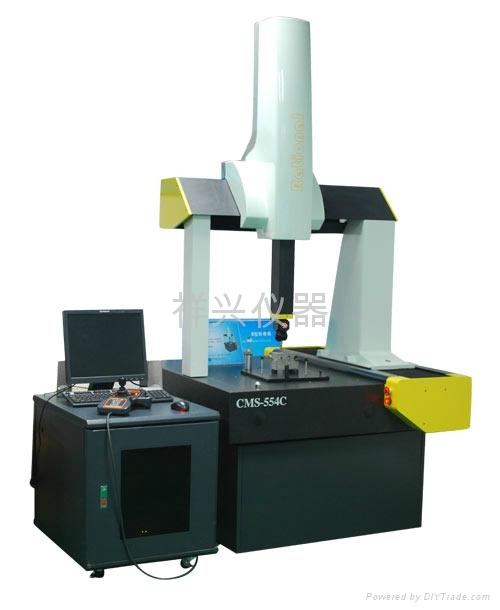

全自动三坐标测量机(CNC)

产品用途

     全自动三坐标测量机系列采用移动桥式结构，显著提高了自身的运动性能。全花岗石工作台、导轨、横梁和Z轴，具有相同的温度特性和刚性，并通过有限元分析、动态特性分析，从而使整机有了较高的稳定性和可靠性。
     全自动三坐标测广泛应用于机械制造、电子、汽车、五金、塑胶、模具等行业中，可以对工件的形状、尺寸和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。

型号

CMS-554C
CMS-574C
CMS-584C

CMS-665C
CMS-685C
CMS-6105C

CMS-886C
CMS-8106C
CMS-8126C

CMS-10108C
CMS-10128C
CMS-10158C



行 程(mm)

X

500

600

800

1000



Y

500/700/800

600/800/1000

800/100/1200

1000/1200/1500



Z

400

500

600

800



仪器重量(kg)

980/1120/1200

1100/1250/1400

2200/2460/2720

2600/2880/3300



外形尺寸(m)

1.21×1.3/1.5/1.6×2.33

1.31×1.4/1.6/1.8×2.53

1.65×1.9/2.1/2.3×2.85

1.85×2.1/2.3/2.6×3.25



最大承重(kg)

500

800

1000

1500



包装外形尺寸(m)

1.3×1.6/1.8/1.9×2.22

1.4×1.7/1.9/2.1/2.42

1.9×2.3/2.5/2.7×2.4

2.4×2.45/2.65/2.95×2.4



空间精度

 MPEE=(3.0+L/300)μm        MPEE=(3.5+L/200)μm

分辨力

0.5μm

结构形式

移动桥式

总功率

500W(不包括电脑)

三坐标测量机工作环境

电源

AC100-240V     50/60Hz

空气流量

120L/min(0.4MPa)

温度范围

20±2℃＜1℃/h     ＜2℃/24h℃＜1℃/m

气源压力

≥0.5MPa

湿度

40%——70%
