DTU无线数据传输模组

DTU无线数据传输模组
型号:DTU200
品牌:locusy
原产地:中国
类别:电子、电力 / 通信和广播电视设备 / 其他通讯产品
标签︰dtu , 数传 , GPRS
单价: ¥250 / 件
最少订量:10 件

产品描述

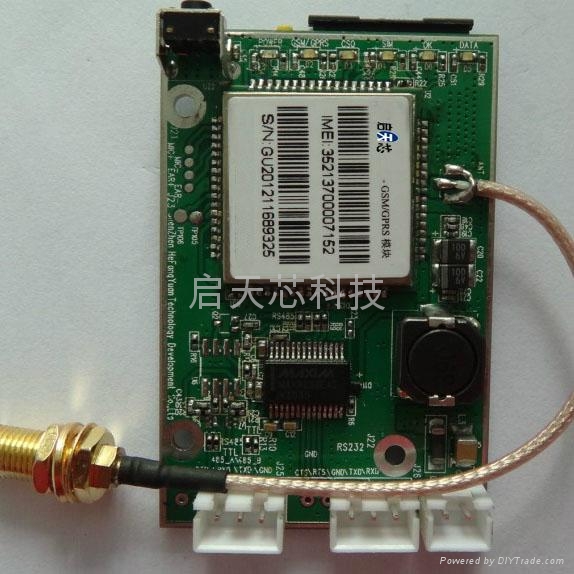

 GPRS无线数传DTU


DTU200






1. 产品基本介绍

DTU200 GPRS DTU它内嵌了TCP/IP协议栈,同时简化了接口设计和外部伺服电路,更适合于恶劣的工业现场。用户通过电平接口,使用简单的AT+命令,就可以完成端到端的可靠数据通信,极大减轻了用户开发时间和维护的工作量。



另外该产品可灵活地实现多种设备接入,工程安装简单。适用于使用串口通讯的单片机数据采集传输系统等,它可以使客户原有的有线串口设备无须改动立即变为无线网络通讯设备.减少了系统更新的投入,同时结构进行优化,外型美观、性能稳定、使用方便。



DTU200 GPRS DTU是基于GPRS数据通信网络的终端产品。采用工业级RS232,TTL和485接口,方便应用在电力、环保监测、车载、水利、金融、路灯监控、热力管网、煤矿、油田等行业。产品设计符合工业级标准,内嵌PPP、TCP/IP、HTTP等多种协议,可实现用户设备到数据中心远程透明数据通信。





1)内嵌TCP/IP协议栈和GPRS技术,将互连网和GPRS网络有机的结合起来。



2)完全透明传输模式,可完全取代数传电台,原有系统无须任何改动,最大限度减少系统更新的投入。



3)支持ALWAYS ONLINE(永远在线)模式,支持掉线重连。



4)支持GPRS在线数据传输,TCP/UDP数据传输,非透明或透明传输。



5)支持远程参数配置,可对DTU进行远程配置参数,可远程执行AT指令。



6)支持多TCP/UDP的多链路连接,最大8个链路通道。支持多个数据中心的同时数据传输,提供可靠数据备份模式。



7)支持多中心的同时数据传输,提供可靠数据备份模式。



8)支持数据长度控制,可控制单次发送包的长度。



9)每个通信链路最大发送数据缓冲为10K Bytes,即使网络阻塞也可以缓存业务数据。



10)同时支持GPRS数据透传模式和短信、电话模式。



11)可配置心跳包数据格式、发送间隔,和服务器保持连接:可配置登录包数据格式,自动    和服务器建立网络连接。



12)可短信查询DTU各种状态,短信远程重启DTU。



13)预留1路音频接口,方便功能扩展。

3. 产品参数



1)工作频段:双频900/1800MHz

四频850/900/1800/1900MHZ

GPRS multi-slot class 10/8

GPRS mobile station class B

满足GSM 2/2+ 标准

–Class 4 (2 W @900 MHz)

–Class 1 (1 W @1800 MHz)



2)供电范围:5V~20V,电流2A以上,纹波要求<100mV

3)接收灵敏度:  <-110dBm

4)低功耗: <1mA(睡眠模式),< 1.6 mA(待机),< 80 mA(数据通信)

5)工作温度:-40~80℃

6)湿热环境:可工作在40℃,相对湿度在90%~95%时

7)震动环境:可靠工作在频率10Hz~55Hz范围内,振幅值为0.35mm,三轴方向

8)高低气压:工作气压范围84~1kPa

9)接口电平:TTL, RS232,RS485,任选一种

10)指示灯:电源,场强信号,SIM卡指示,故障指示,数据传输指示,GSM/GPRS状态指示



电源指示灯,D1

GSM网络指示灯

信号强度指示灯

SIM卡指示

数据传输指示

故障指

示灯



状态描述

指示状态

描述

指示状态

描述

指示状态

描述

指示状态

描述

状态描述



上电正常,长亮

块启动

持续高电平

长亮

CSQ>20以上

SIM

长亮

GPRS附着

灯有规律闪烁

出现故障,灯常亮



较快

CSQ10~20



深睡眠状态

持续低电平或无信号



无SIM,或未输入PIN 码,或在搜网过程中

周期1 秒,高电平持续93.59 毫秒

CSQ<10

SIM

灯灭

GPRS数据传输



已注册到网络,IDLE状态

周期3秒,高电平持续93.59 毫秒



11)尺寸大小:主板40*60 mm,外壳可另外配



12)音频接口:一路支持差分输入输出



13)配件:专用串口线,全向天线。电源需要另外选配



14)硬件复位键



15)AT命令:GSM 标准AT 命令;

V.25 AT 命令;

扩展的AT 命令



16)语音业务:Tricodec –半速率(HR)

–全速率(FR)

–增强型全速率(EFR)

支持回音抑制算法

AMR –半速率(HR)

–全速率(FR)



17)短信息业务:点对点MO and MT

短信广播

文本和PDU模式, GB2312中文



18)数据传输:GPRS class 10:最大85.6 kbps(下行速率)

支持PBCCH

Coding schemes CS 1, 2, 3, 4

CSD达14.4 kbps

USSD

非透传或透明传输

PPP-stack

TCP/UDP传输



4. 产品规格

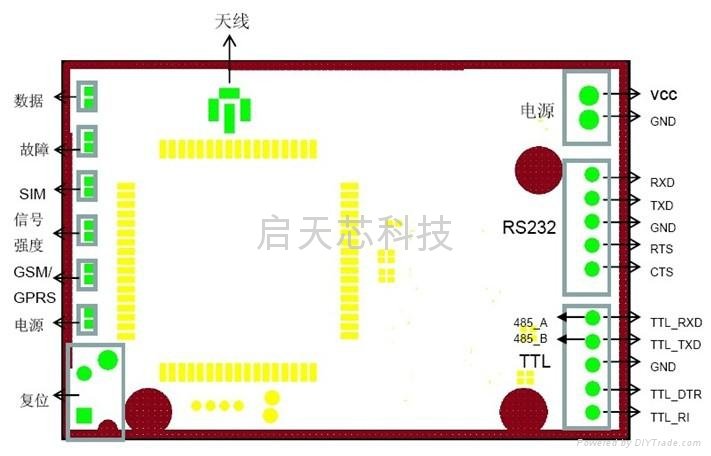

DTU200型的航空插头管脚定义如图下所示:



DTU200_GPRS DTU







DTU200结构尺寸示意图:



DTU200_GPRS DTUDTU200_GPRS DTU

管脚描述



序号

信号名称

I/O

功能

备注

1

VCC

P

供电

供电能力2.0A以上

2

GND

工作地



3

RXD

I

接收数据(控制器->DTU)

 RS232

4

TXD

O

发送数据(DTU->控制器)

5

GND

工作地

6

RTS

请求发送

7

CTS

清除发送

8

TTL_RXD

I

接收数据(控制器->DTU)

TTL

(H:2.2~3.6V

L:-0.4~0.4V)

9

TTL_ TXD

O

发送数据(DTU->控制器)

10

GND

P

工作地

11

TTL_DTR

I

数据设备准备就绪, 或者GPIO

12

TTL_RI

O

振铃指示, 或者GPIO
