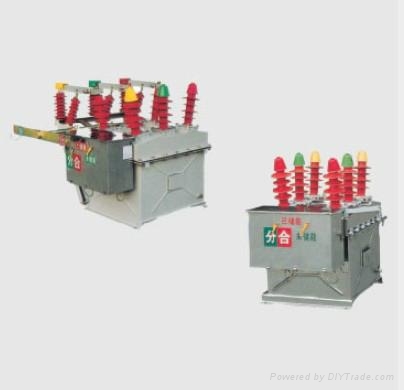

ZW8-12户外真空断路器供应ZW8-12柱上真空断路器 很荣幸为您推荐 ZW8户外真空断路器，ZW8-12真空断路器,

一、概述 ZW8-12户外真空断路器是三相交流50Hz户外高压开关设备，主要用于农网和城网的12KV系统，作为分、合负荷电流，过载电流及短路电流之一。也可用于其它类似场所。本产品按国家标准GB/1984<交流高压断路器>设计制造，其性能条例DL402<交流高压断路器订货技术条件>的要求。 二、 结构特点 该断路器是由操动机构、导电回路、绝缘系统、密封件及壳体组成，整体结构为三相共箱式。操动机构可配手动或电动弹簧操动机构；断口在灭弧室内，使用寿命长，开断容量大，断路器内置多抽头电流互感器作过流保护用。断路器内外绝缘为复合绝缘，箱体内部为干燥空气，具有体积小、重量轻、外形美观、操作维护简便等特点。在断路器本体的基础上加装隔离开关，本体与隔离为组装式结构，整修断路器一隔离开关组合电器具有可靠联锁，在分段开关时，具有明显而安全的断口。在该产品上加装电源变压器和集中控制器，可实现配电保护自动化。 三、 主要技术参数序号 名 称 单位 ZN8A-12/630-12.5 ZN8A-12/630-20 1 额定电压 KV 12 12 2 额定电流 A 630 630 3 额定短路开断电流 KA 12.5 20 4 额定短路关合电流 KA 31.5 50 5 额定峰值耐受电流 KA 31.5 50 6 额定短时耐受电流 KA 12.5 20 7 额定短路持续时间 S 4 4 8 额定短路开断电流开断次数 次 30 30 9 额定操作顺序 分-0.3s-合分-180s-合分 分-0.3s-合分-180s-合分 10 1mim工频耐压(有效值) KV 42 42 11 雷电冲击耐压(峰值) KV 75 75 12 机械寿命 次 10000 10000 四、主要机械调整参数序号 名 称 单位 参 数 1 触头开距 mm 11±1 2 接触行程 mm 2.7-4 3 三相分合闸不同期性 ms ≤2 4 合闸触头弹跳时间 ms ≤2 5 相间中心距 mm 185±5 6 平均分闸速度 m/s 1.0-1.4 7 平均合闸速度 m/s 0.5-0.8 8 各相导电回路电阻 υΩ ≤200
