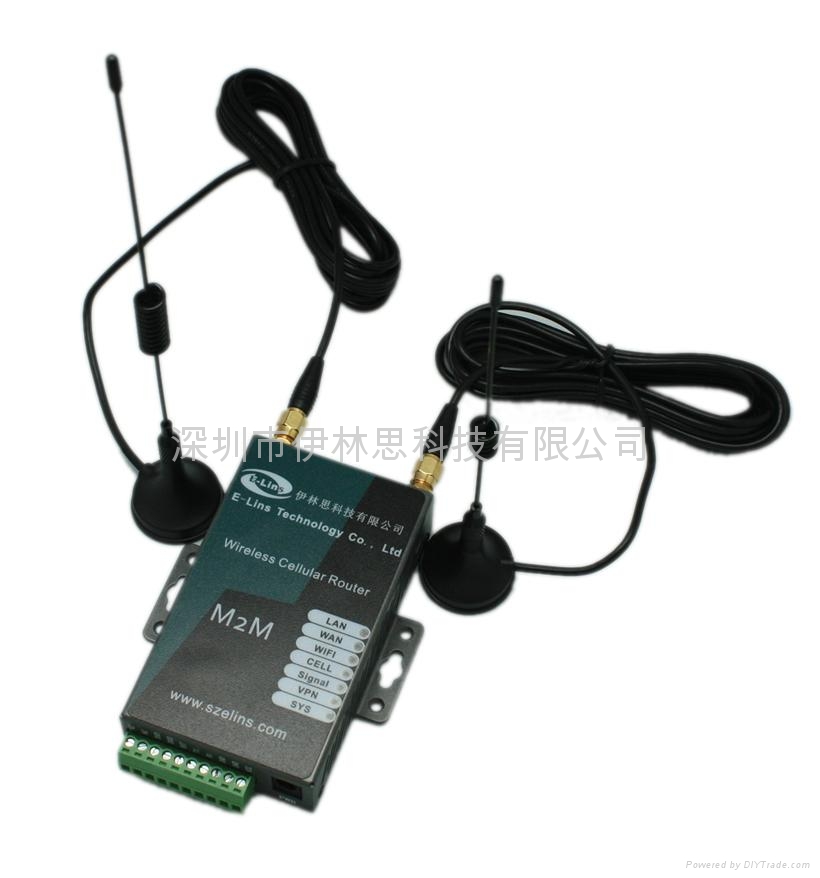

1. 产品概述

H685系列DTU是伊林思科技有限公司基于无线网络需求，采用最新硬件系统平台，使用Linux软件系统引用最新技术研发出来的一款全新的，性能更为优异的物联网无线通信DTU产品。采用工业级设计标准，它主要应用于行业用户的数据传输业务。

H685实质为路由器+DTU二合一设备。

该产品采用高性能的32位嵌入式处理器,内嵌完备的TCP/IP协议栈,同时提供RS串口和10/100M以太网接口。集成IO端子座，提供串口或者GPIO接口。串口分别提供RS-232、RS-485、TTL电平接口的透明传输模式，支持的VPN通信功能，采用IPSec/PPTP/L2TP/GRE VPN技术，企业级VPN隧道技术和防火墙技术 ，保证高安全性行业的数据安全，支持自动在线检测，实时动态刷新网络状态，保持链路畅通，产品以性能稳定、体积小、易于安装嵌入、抵抗环境能力强等优点，深受用户欢迎。

支持WEB/Telnet/Console多种配置方式，其中用户面对的是WEB图形化管理配制界面，管理方便简单。该产品已广泛应用于物联网产业链中的M2M 行业，如智能电网、智能交通、智能家居、金融、移动POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

2. 主要功能

支持多种网络灵活选择

电信2G CDMA1x, 3G CDMA2000 EVDO Rev0, RevA, RevB网络；

联通2G GSM/GPRS/EDGE, 3G WCDMA HSDPA/HSUPA/HSPA/HSPA+网络；

移动GSM/GPRS/EDGE, 3G TD-SCDM/TD-HSDPA/TD-HSUPA网络；

4G FDD LTE网络；

4G TD-LTE网络；

工业级应用设计

采用高性能工业级无线模块；

采用高性能工业级32位通讯处理器；

支持低功耗模式，包括休眠模式、定时上下线、模式和定时开关机模式；

采用金属外壳，保护等级 IP30。金属外壳和系统安全隔离，特别适合于工控现场的应用；

宽电源输入（DC 5~40V），可选DC 5~50V;

稳定可靠

WDT 看门狗设计，保证系统稳定；

采用完备的防掉线机制，保证数据终端永远在线；

实时动态刷新，有效解决了无线网络的“假连接”现象；

以太网接口内置 1.5KV 电磁隔离保护；

RS232/RS485/RS422 接口内置 15KV ESD保护；

SIM/UIM 卡接口内置 15KV ESD 保护；

电源接口内置反相保护和过压保护；

天线接口防雷保护（可选）；

标准易用

提供标准 RS232（或 RS485/RS422）、以太网LAN与WAN、WIFI 接口，可直接连接串口设备、以太网设备和WIFI设备；

智能型数据终端，上电即可进入数据传输状态；

使用方便，灵活，多种工作模式选择；

方便的系统配置和维护接口（包括本地和远端WEB、CLI、Telnet 方式）；

接口丰富

标配1个RJ45 LAN口，1个RJ45 WAN口，并可选POE功能；

(WAN RJ45可以转为LAN RJ45口使用，则成为两个LAN RJ45口)

可选：无线WiFi，GPS定位，DTU串口；I/O端子座接口；

功能强大

支持2G/3G/4G WAN 连接方式，支持WiFi Client连接方式，支持有线连接方式(Cable，xDSL，上级路由器等)；

支持VPN client（PPTP，L2TP，IPSEC和GRE），支持VPN server（IPSEC）；

支持远程管理，S OG、SNMP、TELNET、SSH，HTTP等功能；

支持本地和远程在线升级，导入导出配置文件；

支持NTP；

支持国内外多种DDNS；

支持 MAC 地址克隆，PPPoE服务器；

WIFI支持 802.11b/g/n，支持 WIFI AP、AP Client，中继器，中继桥接和WDS 等多种工作模式（可选）；

WIFI 支持 WEP,WPA，WPA2 等多种加密方式，支持 RADIUS 认证，MAC 地址过滤等功能；

支持多种上下线触发模式，包括短信、语音电话振铃、串口数据、网络数据触发、定时计划上下线模式；

支持 APN/VPDN；

支持多路 DHCP server 及 DHCP client，DHCP 捆绑 MAC 地址，DDNS，防火墙，NAT/NAPT，DMZ 主机，QoS，流量统计,实时显示数据传输速率等功能；

支持SPI 防火墙，VPN 穿越，访问控制，URL过滤，等功能；

SMA天线接口：可换高增益天线

体积小巧：适合嵌入式集成

优秀防火墙功能： 支持IP与MAC地址绑定，虚拟主机、端口映射功能，内容过滤等功能

3. 行业应用

金融：银行储蓄点机房监控，移动性证券交易和信息查询

通信：电信机房动力环境监控，通信维护人员线路资料查询

交通：GPRS/SMS/GPS 机动车辆监控调度系统；银行运钞车，邮政运输车监控调度。

公安：公安、110、交警车辆监控调度，公安移动性数据（身份证、犯罪档案等）查询，交警移动通信

数据 （车辆、司机档案等）查询。

热力：热力系统实时监控和维护

电力：电力系统城市中电网实时监控和自动补偿，远程自动抄表

公司：移动办公及管理，其他外勤人员移动性数据查询

工业：工业遥感， 遥测， 遥控信息回报

气象：气象数据采集与传输

水利： 水文监测

生活：煤气调压站实时数据采集自动控制，自来水，

污水管道，闸门、泵站与水厂实时监控维护

电子商务：支持B2B、B2C的电子商务和电子支付、股票交易等。

监控: 视频监控, CCTV

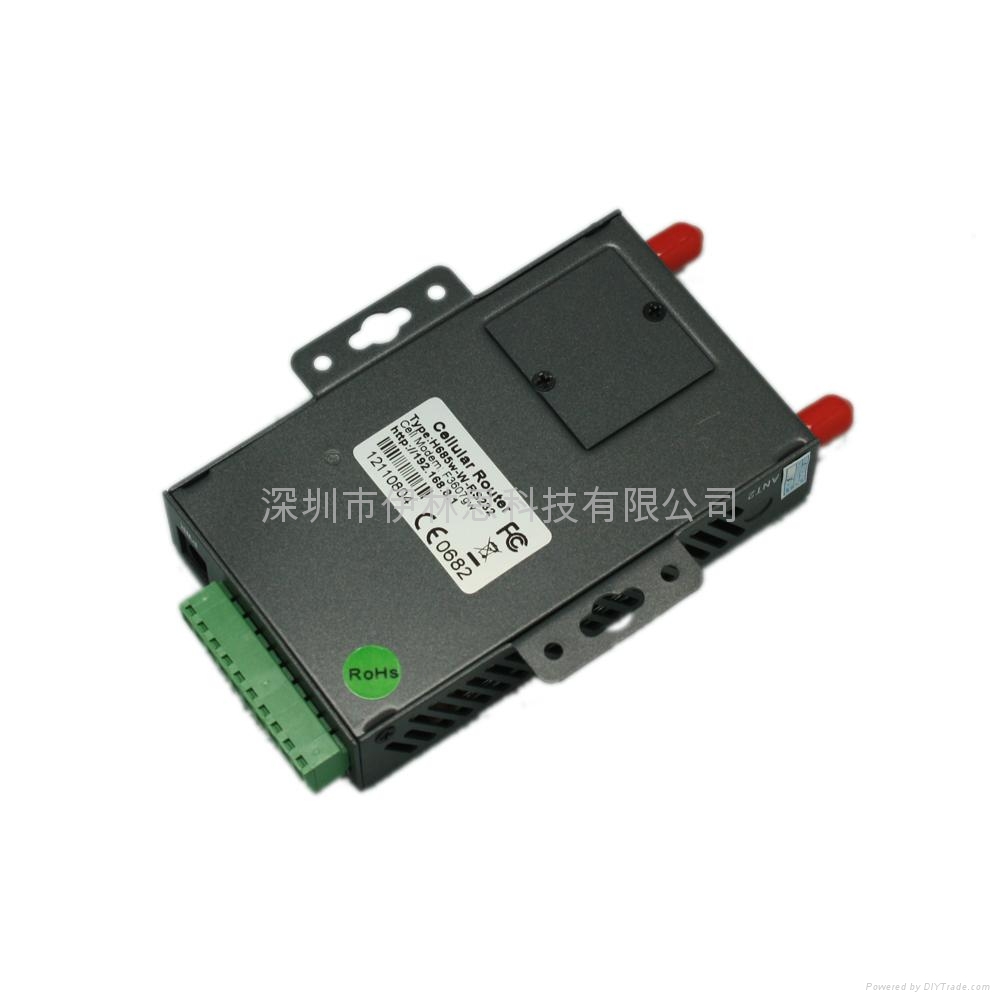

4. H685系列工业级无线路由器详细规格说明

兼容的网络:
GSM EDGE/GPRS网络；

CDMA1x网络；

3G UMTS WCDMA (HSDPA/HSUPA/HSPA/HSPA+网络)；

3G TD-SCDMA

3G CDMA EVDO Rev 0 and Rev A网络

4G LTE网络

频率:

3G UMTS/HSPA/HSUPA/HSPA/HSPA+ (WCDMA/FDD) 2100Mhz 或者850/1900/2100MHz 或者850/900/1900/2100Mhz；

2G GSM 900/1800Mhz双频或者850/900/1800/1900Mhz四频；

CDMA1x/EVDO: 800/1900Mhz或者450Mhz可选；

3G TD-SCDMA 2010~2025MHz/1880~1920MHz；

4G LTE: 依据网络而定；

传输速率:

HSPA+网络

下行: 21Mbps/42Mbps可选；上行: 5.76Mbps

HSUPA/HSPA网络

下行: 7.2Mbps；上行: 5.76Mbps

HSDPA网络

下行: 7.2 Mbps；上行: 384k bps

WCDMA/UMTS网络

上行/下行: 384 kbps

EDGE网络

下行: 236,8 kbps；上行: 118 kbps

GPRS网络

下行: 85.6 kbps； 上行: 42.8 kbps

CDMA1x网络

上行/下行:153.6kbps

CDMA2000 EVDO

Rev B: 14.7Mbps downlink, 5.4Mbps uplink

Rev A: 3.1Mbps下行, 2.4Mbps上行

Rev O: 2.4Mbps 下行, 153.6kbps上行

3G TD-SCDMA 2.8Mbps

4G LTE

最大100Mbps downlink, 50Mbps uplink

注: 以上均为网络理论值，实际数值与当地使用网络情况有差异属正常现象。

以太网接口

1 个 10/100M 以太网LAN口（RJ45 插座），自适应 MDI/MDIX，内置 1.5KV 电磁隔离保护；

1 个 10/100M 以太网WAN口（RJ45 插座），自适应 MDI/MDIX，内置 1.5KV 电磁隔离保护，级联上级路由器或者xDSL或者Cable Modem等；

(WAN RJ45可以转为LAN RJ45口使用，则成为两个LAN RJ45口)

并且可选POE功能；

DTU串口（可选功能）

1个端子排RS232串口（或RS485），内置 15KV ESD 保护，

参数如下：

数据位：5、6、7、8 位；

停止位：1、1.5(可选)、2 位；

流控: 无，硬件，软件；

校验：无校验、偶校验、奇校验、(SPACE 及 MARK 校验)(可选)；

串口速率：300bps, 600bps, 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps;

工作模式：服务端模式(可支持4个中心端，且可定制更多中心端)，客户端模式；

心跳包：支持

I/O口

2个，需要定制开发

LED指示灯

系统电源SYS*1，VPN*1，信号强度Signal*1，上线Cell*1，WAN*1，LAN*1，WiFi*1
