VG7000比例积分电动二通阀

VG7000比例积分电动二通阀
型号:VG7000
品牌:维列
原产地:中国
类别:工业设备 / 机械五金 / 阀门
标签︰比例积分电动阀 , 比例积分阀 , 比例积分黄铜阀
单价: ¥450 / 台
最少订量:1 台

产品描述

产品详细介绍

VA7150系列驱动器



概述

  VA7150系列驱动器是由一可逆转同步电机运作,电机通过电机转动鼓与外轴所产生的磁性对位作用,能在停顿的情况下产生稳定的扭力。这不能逆转的对位作用,由于产生于直线和转动的动作间,因此当电机没有电流通过时能稳定地停在任何一点之上。电机之所以顺时针转动或逆时针转动,完全依据驱动器的比列式控制器发出的信号。

运作/控制:可逆,比例式控制
电机种类:同步磁性耦合
电机电气额定值:24V,50/60Hz
所需功率:2.7VA    5.5VA
全行程时间:10mm行程约为100秒
作用力要求:600牛顿  1200牛顿
环境温度:-5℃~55℃  存储:-20℃~+65℃



型号

行程为15mm时
时间(秒)

扭力

(N)

运作/控制

电子线路

50Hz

60Hz

VA-7150

92

76

1000

可逆的,递增控制

-

VA-7151

178

147

1500

VA-7152

92

76

1000

可逆的,递增控制带行程反馈信号

电源15V直流,
输出信号:0至10V直流

VA-7153

178

147

1500

VA-7154

92

76

1000

比例式控制直向逆转

24VAC,可容许+15%或-10%差距,可选择输入讯号的范围0-10V直流、输入阻抗100KΩ

VA-7155

178

147

1500

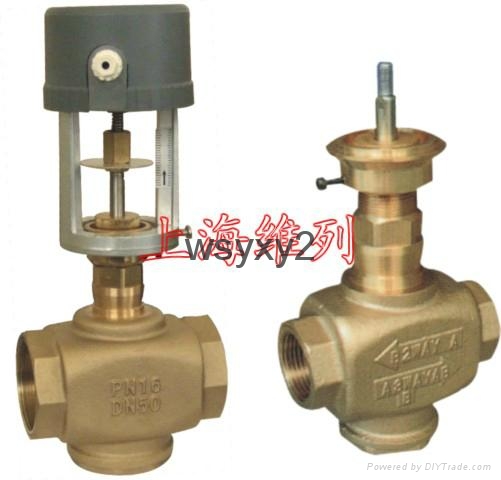

VG-7000系列阀门



概述

        VG-7000系列阀门采用黄铜材料铸造,并提供黄铜阀芯及不锈钢阀杆,采用内螺旋连接,口径为DN25~50;SFV-3300阀门由球墨铸铁制成,采用法兰连接,口径为DN65~200,与SFQ系列驱动器配套使用,可根据控制器的要求调节水或蒸汽的流量,使用于加热、通风及空调系统。

流体介质:热水、冷冻水、蒸汽
流体温度限制:2~140℃(15psi/100KPa的饱和和蒸气)
阀体额定压力:120℃最大1.6MPa,170℃最大1.4MPa
最大建议运行压降:200KPa
流量特性:等百分比
环境温度:2~65℃



阀体型号
口径(mm)
形式
最大差值(Mpa)
KV值
阀杆行程(mm)
配VA-7150
配VA-7200
VG-7000-25
25
二通
1.0
1.4
10
15
VG-7000-32
32
二通
0.75
1.1
16
19
VG-7000-40
40
二通
0.5
0.8
25
19
VG-7000-50
50
二通
0.3
0.5
40
22
VG-7000-65
65
二通
0.2
0.35
65
22
VG-7000-25
25
三通
1.0
1.4
10
15
VG-7000-32
32
三通
0.75
1.1
16
19
VG-7000-40
40
三通
0.5
0.8
25
19
VG-7000-50
50
三通
0.3
0.5
40
22
VG-7000-65
65
三通
0.2
0.35
63
22


★所有数据的更改不另行通告。
