VA7010风机盘管电动二通阀

VA7010风机盘管电动二通阀
型号:VA7010
品牌:维列
原产地:中国
类别:工业设备 / 机械五金 / 阀门
标签︰空调电动二通阀 , 电动二通阀 , 电动两通阀
单价: ¥55 / 套
最少订量:1 套

产品描述

产品详细介绍

产品简介

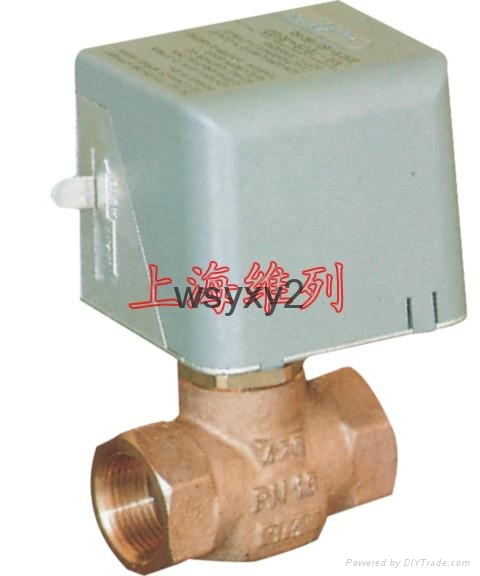

   VA7010系列风机盘管电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。驱动器由单向磁滞同步电机驱动,阀门弹簧复位。阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气;当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流。通过阀门关闭和开启,使温室始终保持在温控器设定的温度范围内。
   VA7010系列电动阀之驱动器与阀体彩螺套联接方式,可以在阀门安装之后,再安装驱动器,现场装配,接线灵活、方便。驱动器之平面设计可以贴近墙面安装,占用空间小。产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现在高温环境可靠工作。

驱动器主要技术参数

型号 额定电压 功率 驱动方式 与SRV2000阀配合动作时间 净重(kg)
VA7010-220 AC220V±10% 7W 单向电机驱动
阀门弹簧复位
全开时间:通电后约10秒
关闭时间:断电后约5秒
0.3
VA7010-110 AC110V±10%
VA7010-24 AC24V±10%

主要技术参数

产品
型号

阀门
形式

联接
螺纹

流量
系数kv

关闭压差
(Mpa)

工作
介质

流体
温度

环境
温度

储存
温度

承压
(Mpa)

V2200-15

常闭二通阀

G1/2

1.5

0.25

冷冻/热水

2~94℃

0~60℃
最大相对
湿度为不凝露

-20~65℃

最大相对
湿度为不凝露



1.6

V2300-15

混合三通阀

G1/2

1.5

0.25

V2200-20

常闭二通阀

G3/4

2.5

0.1

V2300-20

混合三通阀

G3/4

2.5

0.1

V2200-25

常闭二通阀

G1

4.8

0.06

V2300-25

混合三通阀

G1

4.8

0.06



外形尺寸



型号

尺寸(mm)

净重(kg)

A

B

V2200-15

55

113

0.60

V2300-18

55

128

0.60

V2200-20

66

124

0.65

V2300-20

66

137

0.65

V2200-25

90

129

0.70

V2300-25

90

145

0.70

产品特点

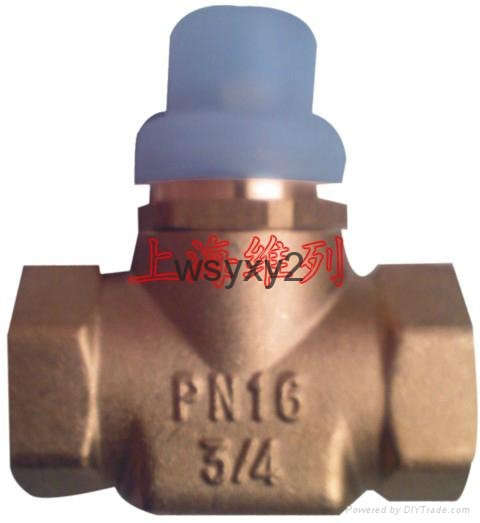

阀体材料:锻造黄铜
阀杆材料:不锈钢(AIS1302)
密封材料:丁晴橡胶(NBR)
驱动器底盘:压铸铝合金
驱动器盖:阻燃ABS工程塑料
工作介质:水
介质温度:<94℃

操作及注意事项

马达罩壳防止滴水渗入。当阀装于水平管道时,安装位置与垂直平面夹角不超过85°,如图2所示。当阀门装在垂直管道上时,马达罩壳必须防止滴水渗入。
拨动手动操作杆时应缓慢移动,当手动杆沿箭头指向慢慢移动并按进缺口内卡住,阀门处于常开状态。每当电流首次通过电动阀时,手动杆会再设定至自动位置
