Y1-LVB 低压电力电缆热缩分指套

Y1-MVB 中压半导电黑色电力电缆热缩分指套

Y1-MVR 中压耐电碳痕红色电力电缆热缩分指套

Y2 热缩电缆封帽

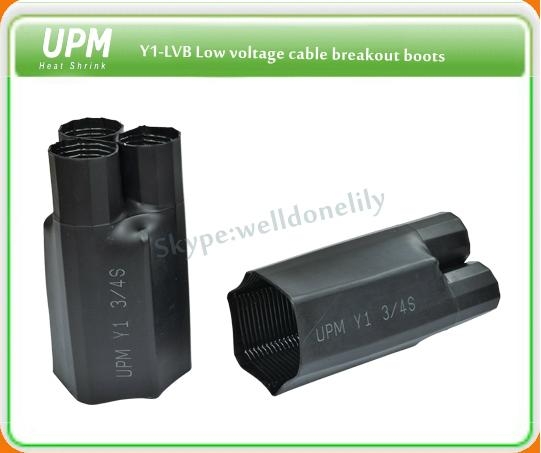

Y1-LVB 低压电力电缆热缩分指套

产品特点

• 注塑型热缩指套, 绝缘、保护、密封
• 在-55℃ ~105℃条件下，平均寿命20年
• 内壁涂胶，螺旋涂胶、手工涂胶任选
• 阻燃性(可选)
• 运行温度: -55~105℃
• 收缩温度: 120~140  ℃
•  收缩倍率：≥ 2:1
• 电压等级: 1 KV

规格尺寸
产品选择	供货尺寸(mm)		收缩后尺寸(mm)		长度 ±20%（mm）		厚度(收缩后)		适用电缆
UPM Y1-LVB	指库	指头	指库	指头	总长	指头长	指库	指头	(mm2)
螺旋胶
Y1-2/1s	30	12	14	4.5	93	23	2.6	2.2	4-25
Y1-3/1s	38	16	15	4.5	110	35	2.1	2.1	4-35
Y1-3/2s	58	25	25	8.0	165	50	3.0	2.5	50-150
Y1-3/3s	80	38	35	11.0	185	55	3.5	3.5
Y1-3/4s	95	44	30	13.0	205	45	3.5	2.5	185-300
Y1-3/5s	110	50	46	17.5	260	65	4.0	4.0
Y1-3/6s	125	57	55	20.0	260	75	4.0	4.0
Y1-3/7s	170	77	75	28.0	280	80	4.0	4.0
Y1-4/1s	40	15	14	3.5	105	25	2.2	2.0	4-35
Y1-4/2s	55	21	20	5.0	150	40	3.1	2.6	35-70
Y1-4/3s	65	26	26	7.0	175	45	3.3	2.9	70-150
Y1-4/4s	100	47	38	12.0	198	58	4.0	3.0	185-300
Y1-4/5s	160	70	64	19.0	260	75	4.0	4.0
手工涂胶
Y1-2/0h	21	11	13	4	110	40	2.8	2.2	10-16
Y1-2/1h	32	15	21	6	110	40	2.8	2.2	25-50
Y1-2/2h	45	22	26	10	130	49	3.0	2.7	70-120
Y1-2/3h	52	30	40	16	130	49	3.2	2.8	150-240
Y1-3/00h	37	14	22	6	130	53	2.4	2.2	4-6
Y1-3/0h	50	23	29	9	170	66	3.2	2.8	10-16
Y1-3/1h	75	32	38	12	190	73	3.2	2.8	25-50
Y1-3/2h	84	37	43	15	195	73	3.2	2.8	70-120
Y1-3/3h	100	47	55	16	195	75	3.5	3.5	150-240
Y1-3/4h	129	60	75	28	205	80	3.5	3.5	300-400
Y1-4/0h	34	10	19	5	150	58	2.8	2.0	10-16
Y1-4/1h	45	14	26	8	150	56	3.0	2.5	25-50
Y1-4/2h	64	24	33	9	180	66	3.0	2.5	70-120
Y1-4/3h	78	31	39	12	195	73	3.0	2.5	150-240
Y1-4/4h	91	30	45	14	190	74	3.0	3.0	300-400
Y1-5/0h	37	11	24	5	130	53	3.0	2.2	10-16
Y1-5/1h	51	14	28	8	150	60	3.0	2.2	25-50
Y1-5/2h	76	23	36	9	170	76	3.0	2.2	70-120
Y1-5/3h	91	30	46	13	180	70	3.2	2.5	150-240

产品应用

 适用于化工厂、炼油厂、冶金、海港机械等场所的电缆分支处的绝缘保护，保障安全、稳定的电力供应。

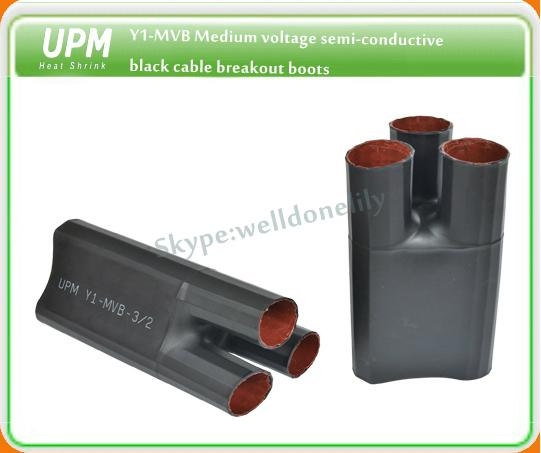

Y1-MVB 中压半导电黑色电力电缆热缩分指套

产品特点

• 注塑型半导电热缩指套, 绝缘、保护、密封
•  在-55℃ ~105℃条件下，平均寿命20年
• 内壁涂红色密封胶, 阻燃性(可选)
• 运行温度: -55~105℃, 收缩温度: 120~140  ℃
• 收缩倍率：≥ 2:1, 电压等级: 8-15 KV

规格尺寸
产品选择	供货尺寸(mm)		收缩后尺寸(mm)		长度 ±20%（mm）		厚度 ± 10%(mm)		适用电缆
UPM Y1-MVB	指库	指头	指库	指头	总长	指头长	指库	指头	(mm2)
Y1-3/0b	58	25	26	8	165	50	3.0	2.5	10-16
Y1-3/1b	75	32	38	12	210	70	3.5	2.5	25-50
Y1-3/2b	100	47	55	16	235	85	4.0	3.0	70-120
Y1-3/3b	129	60	75	28	220	80	4.0	3.0	150-240

产品应用

适用于化工厂、炼油厂、冶金、海港机械等场所的电缆分支处的绝缘保护，保障安全、稳定的电力供应。



Y1-MVR 中压耐电碳痕红色电力电缆热缩分指套

产品特点

• 注塑型耐电碳痕热缩指套, 绝缘、保护、密封
•  在-55℃ ~105℃条件下，平均寿命20年, 内壁涂红色密封胶
•   阻燃性(可选)
• 运行温度: -55~105℃, 收缩温度: 120~140  ℃
• 收缩倍率：≥ 2:1, 电压等级: 24~36 KV

规格尺寸
产品选择	供货尺寸(mm)		收缩后尺寸（mm)		长度 ±20%（mm）		厚度 ± 10%(mm)		适用电缆
UPM Y1-MVR	指库	指头	指库	指头	总长	指头长	指库	指头	(mm2)
Y1-3/0r	58	25	26	8	165	50	3.0	2.5	10-16
Y1-3/1r	75	32	38	12	210	70	3.5	2.5	25-50
Y1-3/2r	100	47	55	16	235	85	4.0	3.0	70-120
Y1-3/3r	129	60	75	28	220	80	4.0	3.0	150-240

产品应用

适用于化工厂、炼油厂、冶金、海港机械等场所的电缆分支处的绝缘保护，保障安全、稳定的电力供应。



Y2 热缩电缆封帽

产品特点

•    交联聚烯烃材质,  内壁涂螺旋胶
•  良好的耐化学和耐溶剂腐蚀性能 , 可用于铅包电缆和聚乙烯电缆
• 不可用于充气式密封电缆
• 运行温度: -55~105℃, 收缩温度: 125℃
• 收缩倍率: 2:1

规格尺寸
产品选择	供货尺寸 (mm)		收缩后尺寸(b)(mm)
UPM Y2	H	A	P （常规）	P 最大	H	W
13/4	13	15	40	40	4	2.5
15/4.5	15	18	45	45	4.5	2.5
19/6	19	25	55	55	6	2.8
25/8	25	30	68	68	8	2.8
35/12	35	35	83	90	12	3.3
40/15	40	35	90	100	15	3.3
55/25	55	50	103	125	25	3.3
63/24	63	70	140	140	24	3.5
75/35	75	55	120	140	35	4.0
100/50	100	70	140	200	50	3.5
124/60	125	70	150	150	57	3.8
148/57	148	70	150	150	57	4.1
160/57	160	70	150	150	57	4.5

产品应用

• 适用于电力电缆、通讯电缆以及其他工业电缆端头的绝缘、防水保护
• 应用于化工厂、炼油厂、冶金、海港机械等场所的电缆分支处的绝缘保护，保障安全、稳定的电力供应。
