热缩标识管
| 型号： | IDS |
|---|---|
| 品牌： | UPM Heat Shrink |
| 原产地： | - |
| 类别： | 电子、电力 / 其它电力、电子 |
| 标签︰ | 军标标识管 , 耐液标识管 , 耐高温标识管 |
| 单价： |
¥10
/ 米
|
| 最少订量： | 100 米 |
产品描述
IDS-HF125 低烟无卤阻燃聚烯烃热收缩标识套管
IDS-135 军标级热收缩标识套管
IDS-FR 耐液聚烯烃热收缩标识套管
IDS-HT225 军标级耐高温热收缩标识套管
IDS-HF125 低烟无卤阻燃聚烯烃热收缩标识套管
产品特点
* 辐照交联聚烯烃材质 * 柔软、阻燃
*优异的打印性能，持久标识 *可以方便打印
*优异的电绝缘性能、物理性能和化学性能
*无卤，产品符合 RoHS、 REACH 标准
*运行温度: -55~125 ℃ *收缩温度:110 ℃ * 收缩倍率：2:1& 3:1
对应标准
UL224 125℃ 600V SAE AS 81531，MIL-STD-202
| 规格尺寸 | |||
| 产品选择 | 供货尺寸(mm) | 收缩后尺寸(mm) | 适用线缆范围 |
| UPM IDS-HF125 | 内径（最小） | 内径（最大） | mm |
| 收缩倍率: 3:1 | |||
| 2.4 | 2.4 | 0.8 | 0.9-2.0 |
| 3.2 | 3.2 | 1.1 | 1.1-2.7 |
| 4.8 | 4.8 | 1.6 | 1.8-4.1 |
| 6.4 | 6.4 | 2.1 | 2.3-5.5 |
| 9.5 | 9.5 | 3.2 | 3.5-8.1 |
| 12.7 | 12.7 | 4.2 | 4.6-10.8 |
| 19.1 | 19.1 | 6.3 | 7.0-16.3 |
| 25.4 | 25.4 | 8.5 | 9.3-21.6 |
| 收缩倍率: 2:1 | |||
| 2.4 | 2.4 | 1.2 | 1.3-2.3 |
| 3.2 | 3.2 | 1.6 | 1.7-3.1 |
| 4.8 | 4.8 | 2.4 | 2.5-4.7 |
| 6.4 | 6.4 | 3.2 | 3.3-6.3 |
| 9.5 | 9.5 | 4.8 | 4.9-9.0 |
| 12.7 | 12.7 | 6.4 | 6.6-12.0 |
| 19.1 | 19.1 | 9.5 | 10.0-18.5 |
| 25.4 | 25.4 | 12.7 | 13.0-24.5 |
| 38.1 | 38.1 | 19.1 | 21.0-37.0 |
| 50.8 | 50.8 | 25.4 | 27.0-48.0 |
| 技术参数 | ||||
| 产品性能 | 检测方法 | 检测数据 | ||
| 物理性能 | 纵向收缩率 | ASTM D 2671 | ≤5% | |
拉伸强度 |
ASTM D 2671 | ≥12 MPa | ||
| 断裂伸长率 | ASTM D 2671 | ≥300% | ||
| 老化后(158℃/168小时) | 断裂伸长率 | ASTM D 2671 | ≥200% | |
| 热冲击（200℃/4小时) | ASTM D 2671 | 未龟裂 | ||
| 低温柔韧性(-55℃/4小时) | ASTM D 2671 | 未龟裂 | ||
| 电气性能 | 工频耐压 | ASTM D 2671 | 2500V,60s 未击穿 | |
| 体积电阻率 | ASTM D 2671 | ≥10~14Ω.cm | ||
| 击穿强度 | ASTM D2671 | ≥20 KV/mm | ||
| 化学性能 | 阻燃性 | ASTM D 2671 | 60s内自熄 | |
| 铜腐蚀 | ASTM D2671 | 无腐蚀 | ||
| 打印性能 | SAE AS81531
MIL-STD-202 |
50次橡皮擦，可辨认
30次来回擦，可辨认 |
||
| 耐液性(23℃/24小时) | SAE AS81531 | 打印可识别 | ||
产品应用
专为电线、电缆标识而设计
IDS-135 军标级热收缩标识套管
产品特点
*135℃交联聚烯烃材质 *柔软、高阻燃
*优异的打印性能，持久标识 * 优异的电绝缘性能、物理性能和化学性能
* 产品符合RoHS 、 REACH 标准 *运行温度: -55~135 ℃
* 收缩温度:110 ℃ *收缩倍率：2:1& 3:1
*军标级别
对应标准
UL224 125℃ 600V VW-1 SAE AMS-DTL-23053/5 SAE AS 81531，MIL-STD-202
| 规格尺寸 | |||
| 产品选择 | 供货尺寸(mm) | 收缩后尺寸(mm) | 适用线缆范围 |
| UPM IDS-135 | 内径（最小） | 内径（最大） | mm |
| 收缩倍率: 2:1 | |||
| 2.4 | 2.4 | 1.2 | 1.3-2.3 |
| 3.2 | 3.2 | 1.6 | 1.7-3.1 |
| 4.8 | 4.8 | 2.4 | 2.5-4.7 |
| 6.4 | 6.4 | 3.2 | 3.3-6.3 |
| 9.5 | 9.5 | 4.8 | 4.9-9.0 |
| 12.7 | 12.7 | 6.4 | 6.6-12.0 |
| 19.1 | 19.1 | 9.5 | 10.0-18.5 |
| 25.4 | 25.4 | 12.7 | 13.0-24.5 |
| 38.1 | 19.1 | 19.1 | 21.0-37.0 |
| 50.8 | 25.4 | 25.4 | 27.0-48.0 |
| 收缩倍率: 3:1 | |||
| 2.4 | 2.4 | 0.8 | 0.9-2.0 |
| 3.2 | 3.2 | 1.1 | 1.1-2.7 |
| 4.8 | 4.8 | 1.6 | 1.8-4.1 |
| 6.4 | 6.4 | 2.1 | 2.3-5.5 |
| 9.5 | 9.5 | 3.2 | 3.5-8.1 |
| 12.7 | 12.7 | 4.2 | 4.6-10.8 |
| 19.1 | 19.1 | 6.3 | 7.0-16.3 |
| 25.4 | 25.4 | 8.5 | 9.3-21.6 |
| 38.1 | 38.1 | 13.5 | 15.0-33.0 |
| 50.8 | 50.8 | 17.5 | 19.0-48.0 |
| 技术参数 | ||||
| 产品性能 | 检测方法 | 检测数据 | ||
| 物理性能 | 纵向收缩率 | ASTM D 2671 | ≤5% | |
拉伸强度 |
ASTM D 2671 | ≥12 MPa | ||
| 断裂伸长率 | ASTM D 2671 | ≥400% | ||
| 老化后(175℃/168小时) | 断裂伸长率 | ASTM D 2671 | ≥400% | |
| 热冲击 | ASTM D 2671 | 未龟裂 | ||
| 低温柔韧性(-55℃/4小时) | ASTM D 2671 | 未龟裂 | ||
| 电气性能 | 工频耐压 | ASTM D 2671 | 2500V,60s 未击穿 | |
| 体积电阻率 | ASTM D 2671 | ≥10~14Ω.cm | ||
| 击穿强度 | ASTM D2671 | ≥25 KV/mm | ||
| 化学性能 | 阻燃性 | ASTM D 2671 | 60s内自熄 | |
| 铜腐蚀 | ASTM D2671 | 无腐蚀 | ||
| 打印性能 | SAE AS81531
MIL-STD-202 |
50次橡皮擦，可辨认
30次来回擦，可辨认 |
||
| 耐液性(23℃/24小时) | SAE AS81531 | 打印可识别 | ||
产品应用
应用于商业、军事和航空航天业领域的线束、线缆的高性能持久标识
IDS-FR 耐液聚烯烃热收缩标识套管
产品特点
*135℃柔软聚烯烃材质 * 高阻燃、耐液性能好
* 优异的打印性能，持久标识 * 优异的电绝缘性能、物理性能和化学性能
* 产品符合RoHS 、REACH 标准 * 运行温度: -55~135 ℃
*收缩温度:120 ℃ *收缩倍率：3:1
对应标准
UL224 125℃ 600V SAE AMS-DTL-23053/5 SAE AS 81531，MIL-STD-202
| 规格尺寸 | |||
| 产品选择 | 供货尺寸(mm) | 收缩后尺寸(mm) | 适用线缆范围 |
| UPM IDS-FR | 内径（最小） | 内径（最大） | mm |
| 2.4 | 2.4 | 0.8 | 0.9-2.0 |
| 3.2 | 3.2 | 1.1 | 1.1-2.7 |
| 4.8 | 4.8 | 1.6 | 1.8-4.1 |
| 6.4 | 6.4 | 2.1 | 2.3-5.5 |
| 9.5 | 9.5 | 3.2 | 3.5-8.1 |
| 12.7 | 12.7 | 4.2 | 4.6-10.8 |
| 19.1 | 19.1 | 6.3 | 7.0-16.3 |
| 25.4 | 25.4 | 8.5 | 9.3-21.6 |
| 技术参数 | ||||
| 产品性能 | 检测方法 | 检测数据 | ||
| 物理性能 | 纵向收缩率 | ASTM D 2671 | ≤5% | |
拉伸强度 |
ASTM D 2671 | ≥13 MPa | ||
| 断裂伸长率 | ASTM D 2671 | ≥400% | ||
| 老化后(175℃/168小时) | 断裂伸长率 | ASTM D 2671 | ≥300% | |
| 热冲击 | ASTM D 2671 | 未龟裂 | ||
| 低温柔韧性(-55℃/4小时) | ASTM D 2671 | 未龟裂 | ||
| 电气性能 | 工频耐压 | ASTM D 2671 | 2500V,60s 未击穿 | |
| 体积电阻率 | ASTM D 2671 | ≥10~14Ω.cm | ||
| 击穿强度 | ASTM D2671 | ≥25 KV/mm | ||
| 化学性能 | 阻燃性 | ASTM D 2671 | 15s内自熄 | |
| 铜腐蚀 | ASTM D2671 | 无腐蚀 | ||
| 打印性能 | SAE AS81531
MIL-STD-202 |
50次橡皮擦，可辨认
30次来回擦，可辨认 |
||
| 耐液性 (23℃/24小时) | SAE AS81531 | 打印可识别 | ||
产品应用
适用于线束、线缆的高性能持久标识，应用于航空、军工、铁路、建筑等领域。

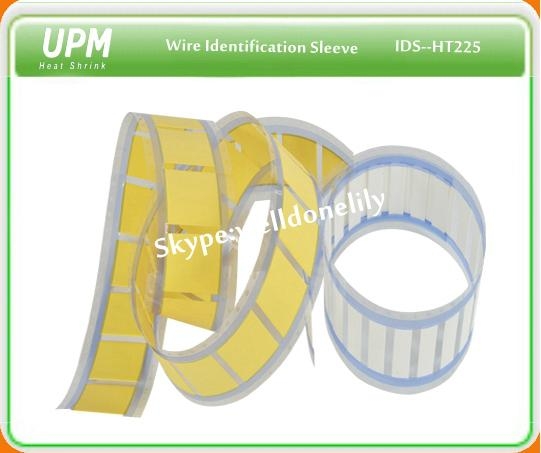

IDS-HT225 军标级耐高温热收缩标识套管
产品特点
*辐照交联的优质耐温225℃含氟聚合物材质 *高阻燃、耐液性能好
* 优异的打印性能，持久标识 *优异的电绝缘性能、物理性能和化学性能
* 耐高温连续使用 *运行温度: -55~225 ℃
* 收缩倍率:200 ℃ *收缩倍率：2:1
*军标级别 *产品符合RoHS 、REACH 标准
对应标准
SAE AS 81531 MIL-STD-202
| 规格尺寸 | |||
| 产品选择 | 供货尺寸(mm) | 收缩后尺寸(mm) | 适用线缆范围 |
| UPM IDS-HT225 | 内径（最小） | 内径（最大） | mm |
| 2.4 | 2.4 | 0.8 | 0.8-2.0 |
| 3.2 | 3.2 | 1.6 | 1.7-2.7 |
| 4.8 | 4.8 | 2.4 | 2.5-4.5 |
| 6.4 | 6.4 | 3.2 | 3.4-6.0 |
| 9.5 | 9.5 | 4.8 | 5.0-9.0 |
| 12.7 | 12.7 | 6.4 | 6.6-12.0 |
| 19.1 | 19.1 | 9.5 | 9.9-18.5 |
| 25.4 | 25.4 | 12.7 | 13.0-24.5 |
| 38.1 | 38.1 | 19.1 | 21.0-37.0 |
| 50.8 | 50.8 | 25.4 | 27.0-48.0 |
| 技术参数 | ||||
| 产品性能 | 检测方法 | 检测数据 | ||
| 物理性能 | 纵向收缩率 | ASTM D 2671 | ≤5% | |
拉伸强度 |
ASTM D 2671 | ≥24 MPa | ||
| 断裂伸长率 | ASTM D 2671 | ≥300% | ||
| 老化后(225℃/168小时) | 断裂伸长率 | ASTM D 2671 | ≥200% | |
| 热冲击(275℃/4小时) | ASTM D 2671 | 未龟裂 | ||
| 低温柔韧性(-55℃/4小时) | ASTM D 2671 | 未龟裂 | ||
| 电气性能 | 工频耐压 | ASTM D 2671 | 2500V,60s 未击穿 | |
| 体积电阻率 | ASTM D 2671 | ≥10~12Ω.cm | ||
| 化学性能 | 阻燃性 | ASTM D 2671 | 15s 内自熄 | |
| 铜腐蚀 | ASTM D2671 | 无腐蚀 | ||
| 打印性能 | SAE AS81531
MIL-STD-202 |
100次橡皮擦，可辨认
100次来回擦，可辨认 |
||
| 耐液性(23℃/24小时) | SAE AS81531 | 打印可识别 | ||
产品应用
适用于耐高温线束、线缆的高性能持久标识。
