产品介绍：

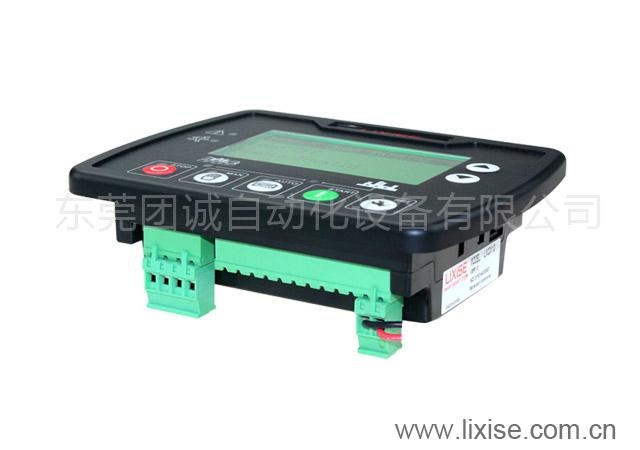

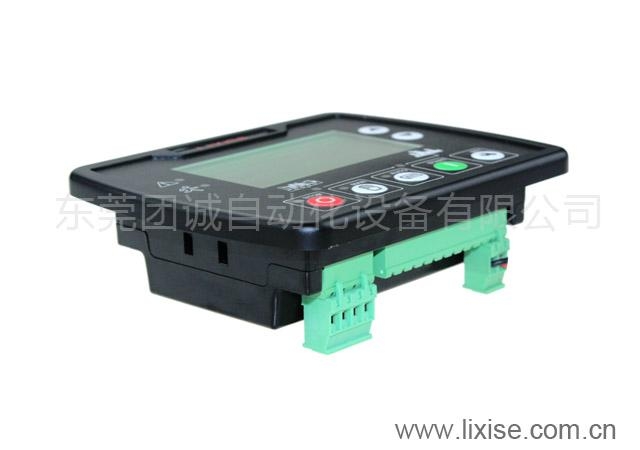

       LXC3110电站自动化控制器集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”(需配RS485模块)功能。控制器采用大屏幕LCD显示，中文、英文、西班牙文和俄文可选界面操作，操作简单，运行可靠。实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过USB，RS232接口编程，调整及监测。其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。





产品性能及特点：



1. 液晶显示LCD为132×64，四种语言(简体中文、英文、西班牙文、俄文)显示，轻触按钮操作；



2. 适合于三相四线、单相二线、三相三线、二相三线(120V/240V)电源 50Hz/60Hz系统；



3. 采集并显示市电/发电三相电压、三相电流、频率、功率参数；



4. 市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流功能；



5. 精密采集发动机的各种参量：冷却水温，机油压力，燃油量，充电机电压，并根据设置进行有效的保护发动机，避免发动机的意外损坏；



6. 控制保护功能：实现柴油发电机组自动开机/停机、合分闸(ATS切换) 及完善的故障显示保护功能；



7. 具有得电停机、怠速控制、预热控制、升降速控制功能，且均为继电器输出；



8. 参数设置功能：允许用户对其参数进行更改设定，在系统掉电时不会丢失，控制器所有参数可从控制器前面板调整，或使用PC机通过USB编程接口调整；



9. 多种温度、压力传感器可直接使用，并可自定义参数；



10. 多种起动成功条件(转速传感器、油压、发电)可选择；



11. 供电电源范围宽(8~35)VDC，能适应不同的起动电池电压环境；



12. 模块化结构设计，阻燃ABS外壳，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便



规格参数：

      工作电压:    DC8.0V 至 35.0V 连续供电

      整机功耗:    <3W(待机方式：≤2W)

      交流发电机电压输入：15V AC  360 V AC (phN)

      三相四线     15V AC  360 V AC (phN)

      二相三线     15V AC  360 V AC (phN)

      单相二线     30V AC  620 V AC (phph)

      三相三线

      交流发电机频率: 50 Hz /60Hz

      转速传感器电压: 1.0 至 24V(有效值)

      转速传感器频率: 最大 10000Hz

      起动继电器输出: 5A   DC28V 直流供电输出

      可编程继电器输出口 1: 5A   DC28V 直流供电输出

      可编程继电器输出口 2: 5A   DC28V 直流供电输出

      可编程继电器输出口 3: 5A   DC28V 直流供电输出

      可编程继电器输出口 4: 5A   AC250V 无源输出

      可编程继电器输出口 5: 5A   AC250V 无源输出

      外形尺寸:   143mm x 115mm x41mm

      开孔尺寸:   110mm x 90mm

      电流互感器次级电流: 额定:5A

      工作条件:   温度：(25~70)°C       湿度：(20~93)%RH

      储藏条件:   温度：(30~+80)°C

      防护等级:   IP55：当控制器和控制屏之间加装防水橡胶圈时。

                      IP42：当控制器和控制屏之间没有加装防水橡胶圈时。

      绝缘强度:   对象：在输入/输出/电源之间

                      引用标准：IEC688－1992

                      试验方法：AC1.5Kv/1min 漏电流 3mA

     重量:         待定
