产品介绍：

LXC63X0/LXC51X0系列控制器采用32位微处理器和嵌入式系统控制技术，实现16个参数的精密测量、32个可编程输入、35个预警保护参量、85个可编程输出，共121个可配置参数。其中108个可从面板配置。采用LCD图形显示模块，可显示各种发动机参数和发电机参数。在多个领域被迅速推广使用，如：小型电站、沼气发电、油田动力、野外工程、工厂、消防水泵，移动基站等众多领域。适用于汽、柴油，天然气，沼气等动力设备，已被国内外众多知名企业广泛配套应用。完全代替DSE51X0/52X0系列控制器。



产品性能及特点：

       1、用于单机自动化，通过远程开机信号控制发电机组自启停；

       2、在LXC6310基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于单机自动化系统。

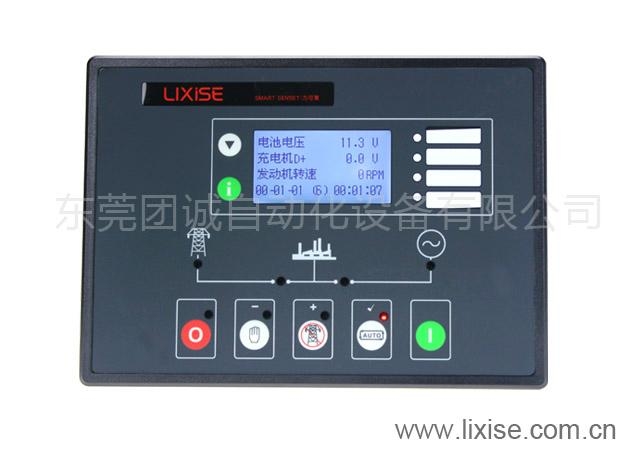

       3、采用128x64点阵LCD显示。四种语言：简体中文、英文、西班牙文、俄文显示，98%的参数均可在控制器上设置；

       4、所有参数可使用PC机通过USB、RS232、RS485接口调整，使用MODBUS协议可以实现“三遥”功能；（RS485为选配）

       5、具有SMS功能，当发电机组有报警时可以自动向所设置的5个电话号码发送报警信息，也可以通过短信来控制发电机组和查阅发电机组状态。具有先进的物联网功能，通过GPRS移动网络和因特网的互联，在任何有网络的地方都可以远程监控；（需装GPRS模块：LXI680）

       6、采集并显示市电/发电三相电压、三相电流、频率、有功功率，无功功率，功率因数，电能，发动机的各种传感器数据；

       7、三个固定模拟量传感器(温度，油压，液位元)，两个可编程模拟量传感器可设置成温度或压力或液位元传感器；

       8、市电具有过压、欠压、过频、欠频警告功能，发电具有过压、欠压、过频、欠频、过流、过功率、警告和停机保护功能；

       9、具有历史故障记录200条，且可以记录故障瞬间的油压，水温，电压，电流等重要参数。当出现多个警告时，警告栏会轮流显示它们，便于分析原因；

      10、具有实时时钟，定时开关机(每月/每周/每天开机一次且，可设置是否带载)功能，达到自动维护的目的；



规格参数：

     工作电压:    DC8.0V 至 35.0V 连续供电

     整机功耗:    <3W(待机方式：≤2W)

     交流发电机电压输入：20V AC-360 V AC (ph-N) 3相4线

     三相四线     30V AC－600 V AC (ph-ph) 3相3线

     三相三线     20V AC－360 V AC (ph-N)

     单相二线     20V AC  620 V AC (ph-h)

      二相三线

      交流发电机频率: 50 Hz /60Hz

      转速传感器电压: 1.0 至 70V(有效值)

      转速传感器频率: 最大 10000Hz

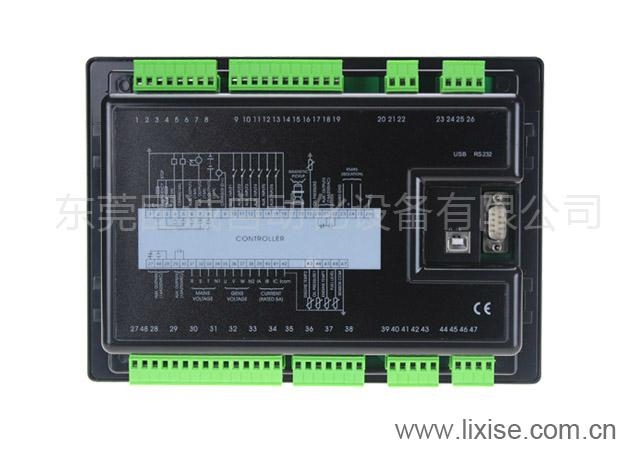

      起动继电器输出:16Amp  控制器 电源电压 输出

      燃油继电器输出:16Amp   控制器 电源电压 输出

      可编程继电器输出口 1:16Amp  控制器 电源电压 输出

      可编程继电器输出口 2:16Amp  控制器 电源电压 输出

      可编程继电器输出口 3:16Amp  控制器 电源电压 输出

      可编程继电器输出口 4:16Amp  250VAC 无源输出

      发电合闸继电器可编程继电器输出口 5:16Amp  250VAC 无源输出

      市电合闸继电器可编程继电器输出口 6:     16Amp  250VAC 无源输出

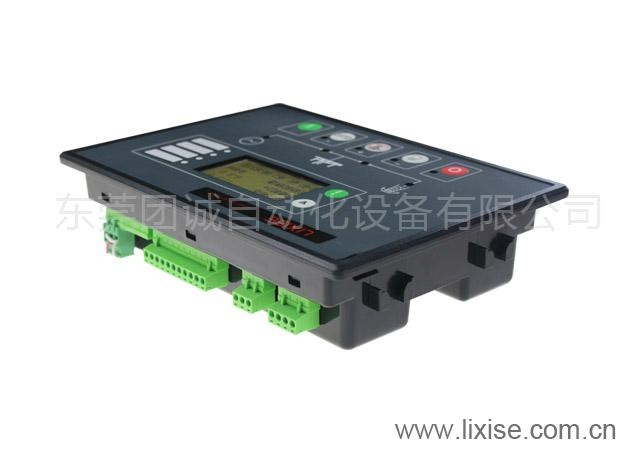

      外形尺寸:   240mm x 172mm x57mm

      开孔尺寸:   214mm x 160mm

      电流互感器次级电流: 额定:5A

      工作条件:   温度：(25~70)°C       湿度：(20~90)%RH

      储藏条件:   温度：(-40~+70)°C

      防护等级:   IP55：当控制器和控制屏之间加装防水橡胶圈时。

                      IP42：当控制器和控制屏之间没有加装防水橡胶圈时。

      绝缘强度:   对象：在输入/输出/电源之间

                     引用标准：IEC688－1992

                    试验方法：AC1.5Kv/1min 漏电流 3mA

      重量:       0.90kg
