●用途

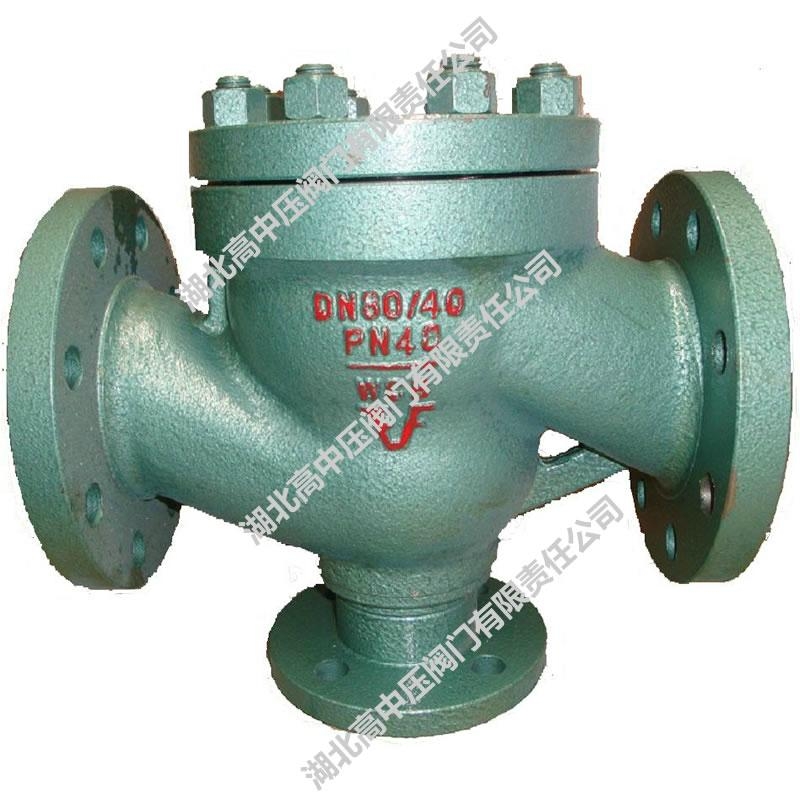

     自动再循环泵保护阀(也称自动循环阀、空排止回阀、最小流量循环阀、自动回流三通阀)是适用于给水泵再循环系统的特殊阀门，通常安装在给水泵出口。
     为防止给水泵过热或汽蚀，给水泵的流量在任何情况下都必须不小于某一个规定的安全流量，也就是最小流量。为了实现系统的最小流量回水以维持泵正常运行所需的最小流量，并防止介质倒流，防止气蚀、水锤、振动等对泵的破坏，提高泵的使用效率,减少泵的故障，需在给水泵出口安装自动再循环泵保护阀，而该阀所在的系统称为自动再循环泵保护系统。

● 结构特点

◆主阀为弹簧加载的升降式止回阀, 旁通副阀为节流孔板式的减压机构。其旁路及主流路的开启与关闭自动完成，只与泵出口流量有关；
◆三重功能集于一体，最小流量控制；旁路减压；主流量止回；
◆与传统的自动再循环泵保护系统相比，本品属简化集约的最小流量控制系统，节省：一套电动或气动的调节阀，一套流量测控系统，一只单独设置的止回阀，降低了设备的投资成本；
◆止回阀内置，没有能源损失；节流部件参数经过严格计算、实验，无过热闪蒸发生；
◆结构紧凑自动运行，不需要执行机构，无须附加电源及控制信号；
◆设计简化安装方便，维护便利，可在线维护，不需外加电源；
◆本公司自力式自动再循环泵保护阀(另称空排止回阀、最小流量阀)在结构、材料和工艺等方面的诸多特点，使其具有其它厂家很难达到的优异的使用性能，完全满足用户的需求，是替代进口的理想选择。

● 工作原理

     介质经过阀门入口进入阀体，阀芯同时也是测量部件感应到流量通过，当流量小于设定值时，液体通过阀芯上的开孔即减压调节通道做旁路循环。当出口流量大于所设定流量时，流体进入主管道中并逐渐关闭旁路，进行正常流动。其旁路及主流路的开启与关闭只与泵出口流量有关。当阀门的出口有流体倒流时，阀芯的逆向动作变成逆止阀的工作过程（克服弹簧力和逆止阀瓣自重打开逆止阀）。
