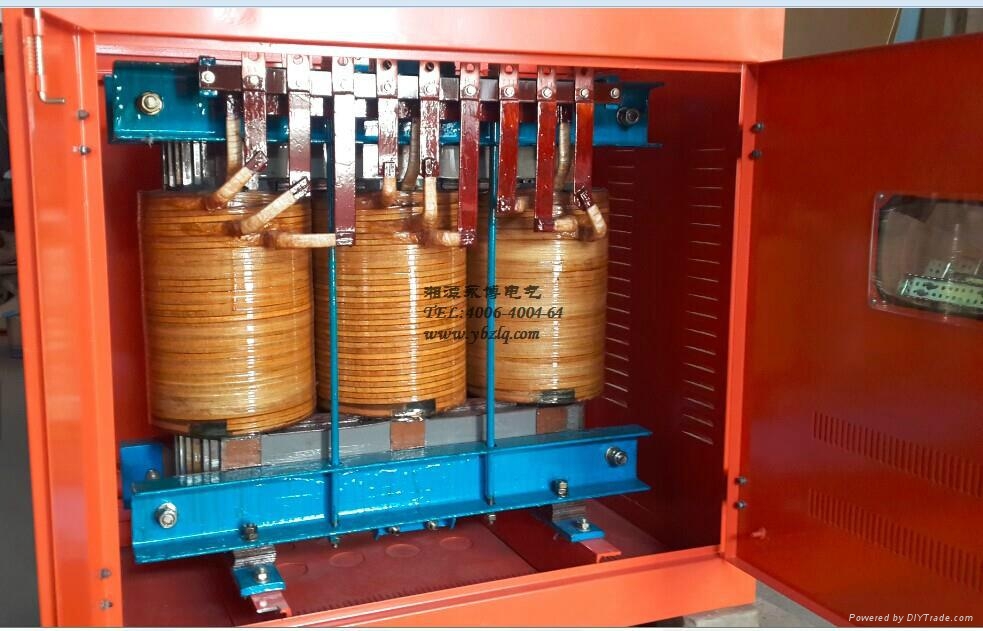

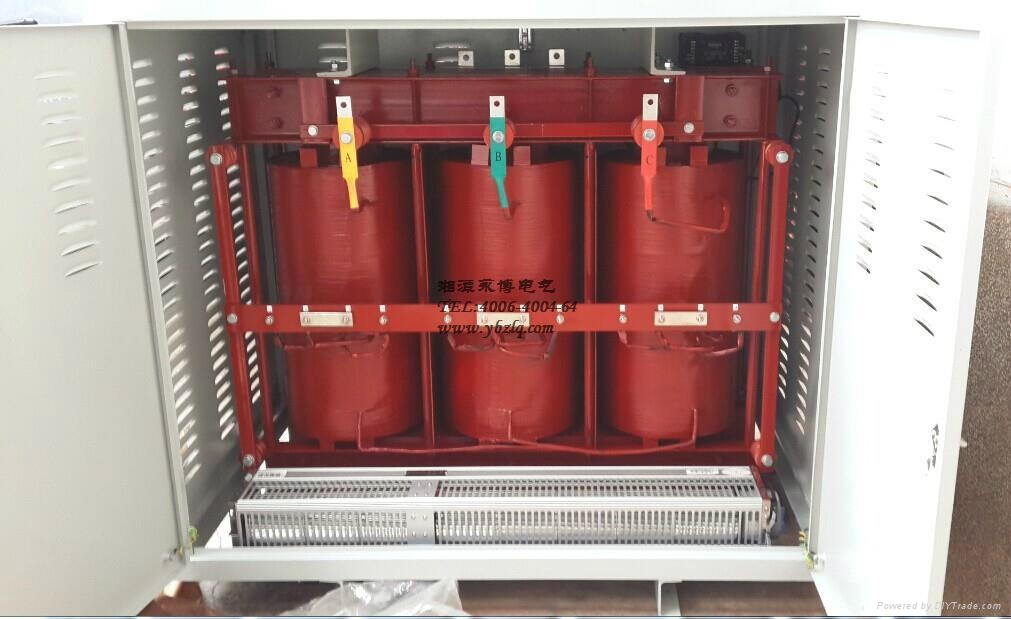

牵引硅整流变压器
一、产品简介
    ZSG系列产品分为内附式和外附式两种类型，主要供给矿牵引整流电源、城市无轨电车整流变压、地铁等牵引变电所作直流供电电源用。
    本系列产品均采用三相桥式整流电路星角接法，其整流变压器具有±5%额定电压抽头，改变接线可改变交流输入电压±5%
二、产品特点
    牵引硅整流变压器用于硅整流器的整流侧，将电源侧电压转换为整流系统所需的电压并提供
    整流器和电网之间的隔离，减小因整流系统造成的波形畸变产生的污染。
    在煤矿、有色金属矿山牵引行业中，常用于2T、5T、8T、12T电机车。作为矿井的配电设备，该产品具
    有体积小、易下井、结构合理、损耗低、散热性能好等特点。

三、产品型号规格
产品型号 绝缘等级 容量(kVA) 外形尺寸 安装尺寸 电压值 质量（KG）
W D H x Y d(孔径) 输入 输出
2.5T(SG-9) B 9 500 285 320 240 170 13*20 660V/380V 定制 96
5T
(SG-16) B 16 500 355 385 240 170 13*20 660V/380V 定制 156
8T
(SG-25) B 25 600 320 400 240 170 13*20 660V/380V 定制 230
12T(SG-33) B 33 600 320 445 240 170 13*20 660V/380V 定制 320
