基本参数

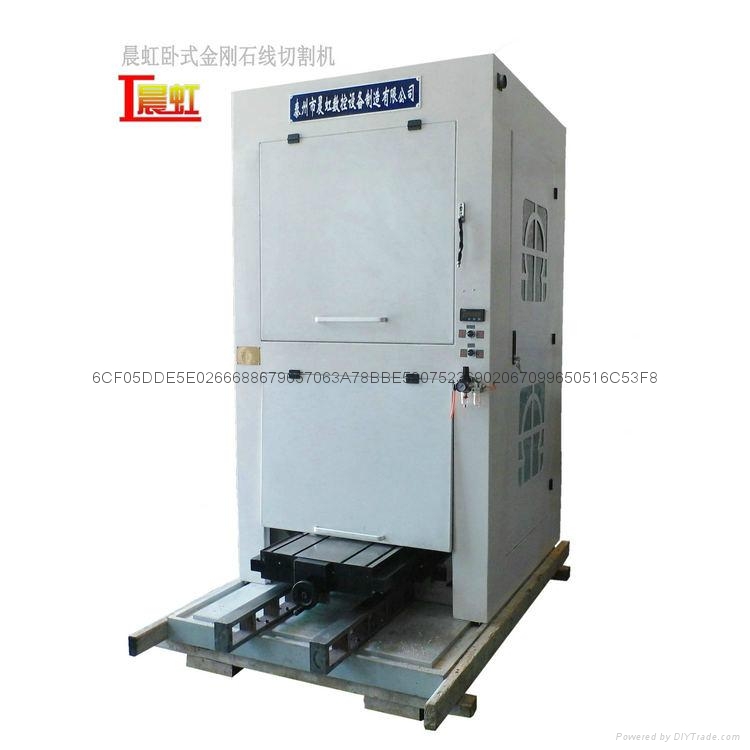

 机床型号   CHSX5650-XW

 机床类型 线锯机床，往复式机床，金刚石线切割机，中型金刚石线切割机，细线砂线切割机，物理加工方式机床

 切割最大尺寸     500×500×550mm

 砂线数量  1根

 切割最大厚度550mm

控制系统

主机 工控电脑 液晶显示器

操作系统 TC100_V1.1.01

主要参数

造型设计   落地式机床 箱型结构 环保护罩型

加工速度  与加工材料有关，变频无极调速

表面粗糙度  与加工材料和切割速度有关

切片厚度最小为 0.3mm

机床型号 CHSX5650-XW

工作台左右行程 500mm

切线上下行程 550mm

两导向轮间距 550mm

工作台尺寸 500mm×650mm

切割线条数 1

金刚石线直径 0.12～0.4mm

工作台最大承重 400kg

满足切割工件要求 1、满足工件长度为1000mm，直径500mm，在该工件长度方向切断。

                    2、满足半球直径500，高度400mm沿中线切断。

走丝速度 变频无极调速，0 ～30m/s可调

储丝量范围  ≤300m

加工进给速度范围 工作台进给采用细分式步进电机控制，进给速度0.01mm-30mm/min

切割材料 脆性材料

机床外形尺寸（长×宽×高） ≈1500×1800×2400mm

整机噪音 ≤80dB

机床消耗功率 2KW

输入电源 ～220V  50Hz

机床净重 1100KG

易损件明细

轴承  安装位置：导轮组件

导轮  安装位置：导轮组件

导线轮片

消耗品清单

金刚石线 安装位置：运丝丝筒

服务与支持

  1、派人到买方进行试加工安装调试，用户负责机床卸货和定位。

  2、免费培训用户。

标准配置

金刚石线切割机主机 CHSX5650-XW×1 台

载 物 板 及 夹 具×1个 （已安装在主机上）

控 制 盒×1个

上 线 盘×1套

上线板×1件

绕丝筒转动手柄×1个

金刚石线×2卷（其中一卷安装在设备上）

内六角扳手（型号：M2.5,3,4,5,6）×1套

导轮专用扳手×2个

十字螺丝刀×1把

挡水板×2个

绕丝筒防水罩×1个

水盒×1个

水泵×1个

水管×2根

气管×1根

电 源 线×1条

质量保证书×1份

说明书×1本

保修信息

保修政策 1、正常使用情况下，公司负责产品一年“三包”。在质保期内，如因设备质量问题造成零部件损坏，我公司无偿更换，并且在接到故障通知后派技术人员维修。

    2、设备出现故障后，用户方可以来电联系解决，若无法通过电话解决的，我公司派人到达现场维修。

  质保时间1年

  技术咨询 +86 13365200209

  工作时间 周一到周六：9:00-17:30
