一体式浆液阀（整体式浆液阀、刀型闸阀）

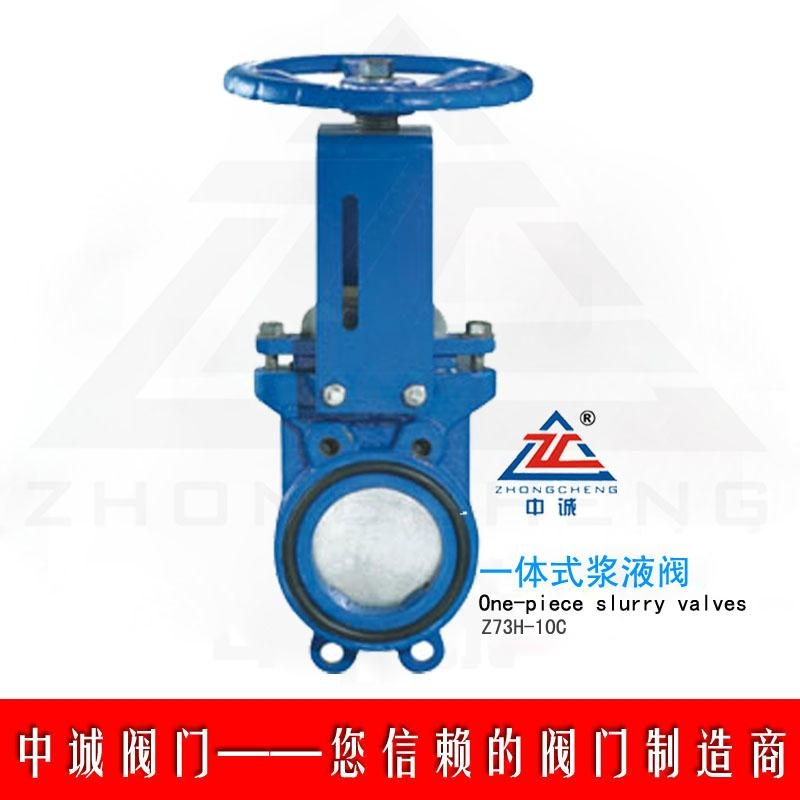

一体式浆液阀（整体式浆液阀、刀型闸阀）图

    一体式浆液阀（整体式浆液阀、刀型闸阀）.一种整体式浆液阀，包括阀体、阀杆和闸板，阀体的内壁嵌装有Ｕ型的弹性中空式密封条，闸板的边缘则和密封条接触密封配合，阀体是整体成型结构，且密封条的空腔中内置有弹性钢丝构成支撑加强结构。本实用新型采用整体成型的阀体，强度高，不易损坏，生产迅速。在密封条的空腔中置放有弹性钢丝，加强弹性，支撑可靠，装配嵌入阀体内壁中很方便，防止密封条变形泄漏，密封性能更好，充分保证了浆液阀的零泄漏，介质双向流动基本无流阻。

一、主要性能规范及特点
公称压力（MPa）

壳体试验（MPa）

密封试验（MPa）

工作温度

适用介质

0.6
1.0

0.9
1.5

0.66
1.1

≤80℃
≤80℃

纸浆、污水、煤浆、灰、渣水混和物



本阀主要由阀体、O型圈、闸板、阀杆、支架等部件组成。

1.采用对夹一体式结构，体积小，重量轻：

2.完全敞开的通道，可以防止介质在阀内的沉积：

3.采用可更换式密封结构，一改普通浆液阀与刀型闸阀维修难的问题

4.阀体材质由传统的铸钢更换成了球墨铸铁，耐腐蚀性更好，有效延长了使用寿命


二、主要零部件材质
体、盖

阀板

阀杆

密封面

不锈钢、球墨铸铁、灰铸铁

不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金



三、主要外形及连接尺寸（mm）
MPa

DN

L

D

D1

H

          N-M
1.0

50
40

125
      95

425

      4-M16

65

40
145

 110

475

4-M16

80

50
 160

 127

505

8-M16

100

50    180
 149

580

8-M16

125

 50

210
 174

655
8-M16

150

 60

240
 199

745

8-M20

200

 60

295
 250

890

8-M20

250

 70

350
 310

1125

12-M20

300

 70

400    360
1325

12-M20

350

96    460    416
 1480

16-M20

400

100    515    466
 1645

16-M24
