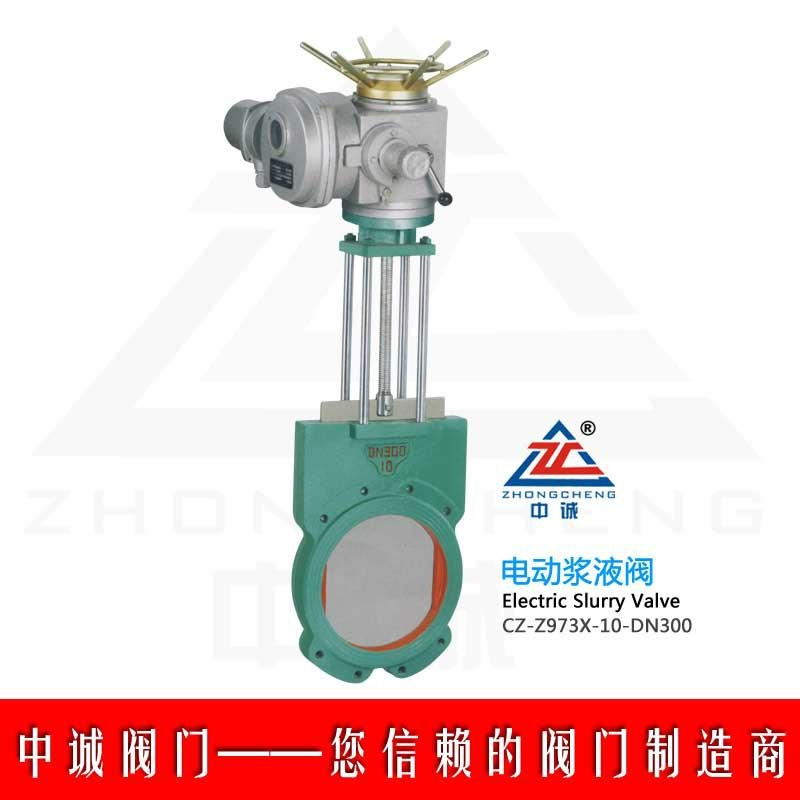

Z973X电动浆液闸阀

特点
◎结构简单：轻便、密封性能好。
◎操作方式：手轮、电动、电液动、气动。

用途
Z973X电动浆液闸阀适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。
适用温度：-10~80℃

主要性能规范 Key performance indicators
公称压力Nominal pressure    0.6    1.0
壳体试验Casing test    0.9    1.5
密封试验Leak test    0.66    1.1
工作温度Operating temperature    ≤80℃    ≤80℃
适用介质Working medium    煤浆、水coal slurry,water

主要外形及连接尺寸 Profile and connection dimension               单位 Unit:mm
公称压力
Nominal pressure（MPa）    DN    L    D    D1    D0    H    N-M
0.6MPa    50    40    125    100    180    295    4-M16
65    40    145    120    180    305    4-M16
80    50    160    135    220    330    4-M16
100    50    180    155    220    380    4-M16
125    50    210    185    240    415    4-M16
150    60    240    210    280    490    4-M20
200    60    295    265    280    550    4-M20
250    70    350    320    360    693    8-M20
300    70    400    368    400    769    8-M20
350    80    460    429    400    895    10-M20
400    80    515    482    500    1004    10-M22
450    90    565    532    500    1110    14-M22
500    100    620    585    600    1210    14-M22
600    100    725    685    700    1460    14-M27
700    100    940    800    800    4680    16-M27
800    120    950    905    800    1910    16-M27
900    120    1050    1005    800    2130    20-M30
1000    160    1160    1115    900    2380    20-M30
1.0MPa    50    40    125    100    180    295    4-M16
65    40    145    120    180    305    4-M16
80    50    160    135    220    330    4-M16
100    50    180    155    220    380    4-M16
125    50    210    185    240    415    4-M16
150    60    240    210    280    490    4-M20
200    60    295    265    280    550    4-M20
250    70    350    320    360    693    8-M20
300    80    400    368    400    769    8-M20
350    90    460    429    400    895    10-M20
400    120    515    482    500    1004    10-M22
450    120    565    532    500    1110    14-M22
500    130    620    585    600    1210    14-M22
600    140    725    685    700    1460    14-M27
700    140    940    800    800    4680    16-M27
800    150    950    905    800    1910    16-M27
900    150    1050    1005    800    2130    20-M30
1000    200    1160    1115    900    2380    20-M30


关键词：Z973X电动浆液闸阀 浆液阀 电动刀型闸阀
