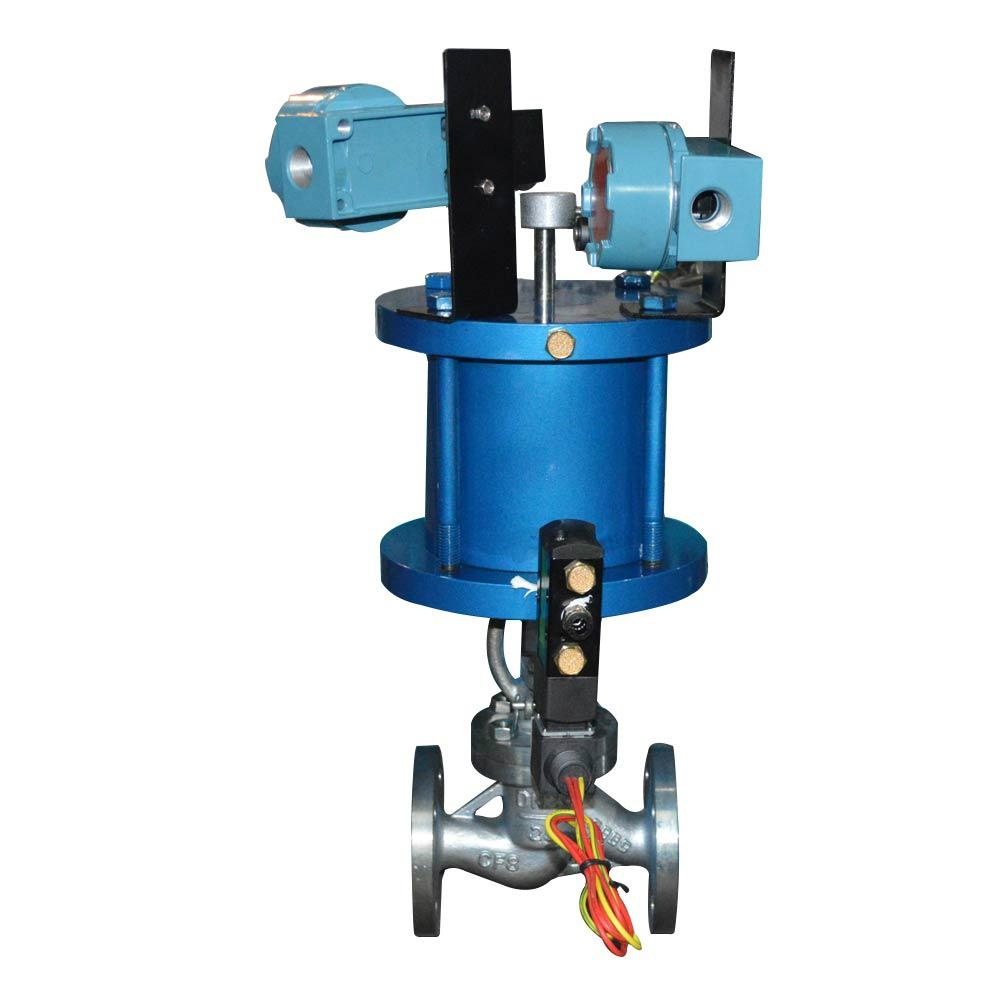

不锈钢气动法兰截止阀

不锈钢气动法兰截止阀
型号:J641W
品牌:ZXDA
原产地:中国
类别:工业设备 / 机械五金 / 阀门
标签︰气动截止阀 , 法兰截止阀 , 不锈钢截止阀
单价: ¥2000 / 件
最少订量:1 件

产品描述

产品展示

气动截止阀结构图



气动截止阀J641 PN1.6Mpa主要连接尺寸
口径/尺寸 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
L 160 180 200 230 290 310 350 400 480 600 650 750
D 115 135 145 160 180 195 215 245 280 335 405 460
K 85 100 110 125 145 160 180 210 240 295 355 410
D1 65 78 85 100 120 135 155 185 210 265 320 375
b-f 14-2 16-2 16-3 16-3 18-3 20-3 20-3 22-3 24-3 26-3 30-3 30-3
n-Φd 4-Φ14 4-Φ18 4-Φ18 4-Φ18 4-Φ18 8-Φ18 8-Φ18 8-Φ18 8-Φ23 12-Φ23 12-Φ25 12-Φ25





气动截止阀产品概述

气动截止阀采用双(单)作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。

气动截止阀产品特点

1、选材考究,符合国内、外相关标准,结构合理,造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

气动截止阀性能特点

1、工作压力:1.6Mpa-4.0Mpa;

2、工作温度:-196+650℃;

3、驱动方式:气动、气动带手动;

4、连接方式:法兰、焊接;

5、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等;

气动截止阀采用直行程气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;

1、齿轮式双活塞,输出力矩大,体积小;

2、可在顶部、中部安装手动操作机构;

3、执行器可选带电讯号反馈指示及各类附件以实现自动化操作;

订购方式

本商品为厂家直供产品,如需特殊配置的(可定做),订货时请详细说明以下参数:

(例如:阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)

付款方式︰TT / LC
