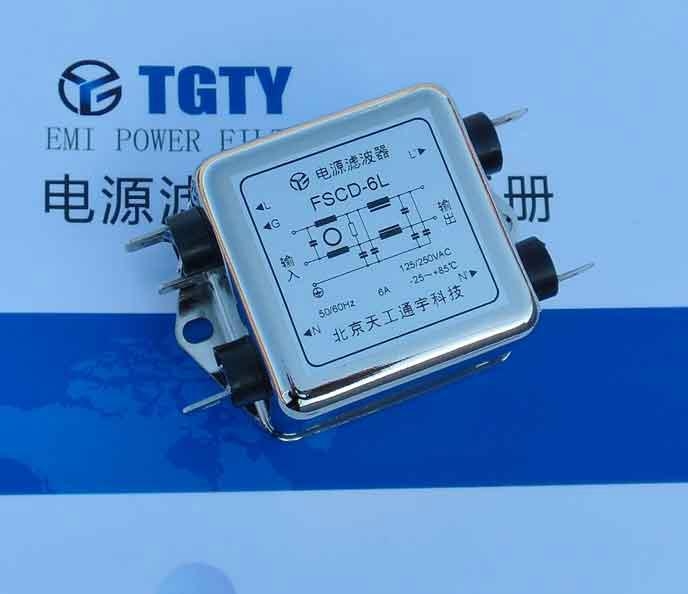

D封装差模增强型交流电源滤波器

产品特点 Features

u单相差模增强C系列，一级共模加一级差模滤波电路，含独立的差模电感，良好的电磁干扰抑制特性；

◆能有效抑制功率开关管动作时对电网产生的宽频电磁干扰；

◆解决传导发射测试1MHz以下超标的问题；

◆额定工作电流6A, 可承受4―8倍的瞬间过电流，用于功率1200W以下的电力电子设备。

u可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制

使用场合 Application

u用于解决含有开关电源、UPS、及中频电源等设备或系统的电磁干扰问题；

◆也可用于电机驱动，电源逆变器等。

技术参数：



额定电压 Rated Voltage	120/250VAC
额定电流 Rated Current	6A
工作频率 Operating Frequency	50/60Hz
耐压试验 Test Voltage	线—线  Line to line	1500VDC	1min
	线—地  Line to ground	1500VAC	1min
最大漏电流Leakage current	0.5mA(250VAC@50Hz)
温度范围  Temperature Range	-25--+85℃
端接方式 Termination Methods	输入端 Input	输出端 Output
	IEC插座	焊片/插片



◆ 插入损耗 Insertion Loss in dB

• 共模（CM）,--- 差模（DM）  CM/DM

50Ω测量系统,GB7343/CISPR NO.17出版物  Measured in 50 ohm system ,as GB7343 or CISPR NO.17

（dB）
频率（MHz）	0.01	0.05	0.10	0.15	0.5	1.0	5.0	10	20	30
共   模	10	14	21	22	58	59	72	69	65	60
差   模	8	31	39	41	65	66	74	72	61	55



◆ 电路类型

请baidu北京天工通宇科技有限公司，登录公司官网查询。

◆ 外形尺寸（封装）

请baidu北京天工通宇科技有限公司，登录公司官网查询。



◆  安装提示：

1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；

2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；

3滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。



◆ 参考标准

[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范

[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范

[3] UL1283―1984 电磁干扰滤波器安全标准
