：SD卡编程幻彩LED软灯条控制器 T-1000S幻彩全彩控制器 厂家直销

  一、产品参数：

【产品名称】：T-1000s幻彩控制器

【产      地】：中国深圳



   储存卡：

     类型：SD卡

        容量：128MB-2GB

        储存文件：*.led

   控制器参数:

         工作温度：-30℃—+85℃

         供电电压：DC7.5-24V

         功耗：1W

         数据传输端口：3pin 接线端子

         重量：0.35kg

         尺寸：159*89*24mm

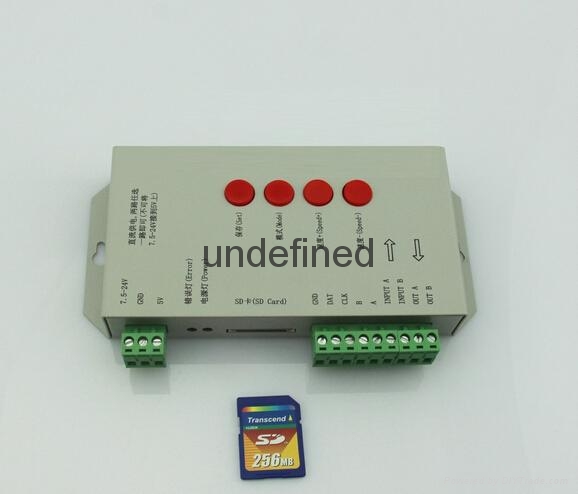

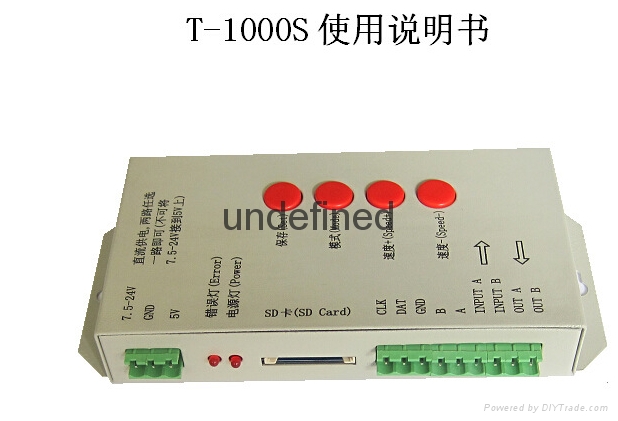

T-1000S使用说明



书

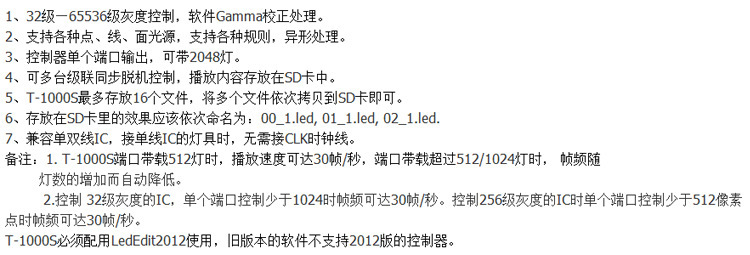

一、T-1000S系统特点

备注：针对TTL信号的输出，控制器一定要和灯具进行供地（也就是将控制器的地线输出和灯具的地线连接到一起),使用差分信号进行传输时，要灯具的这一端必须接差分接收器。

接线方式：

1. T-1000S控制器可以多台级联使用；

2. T-1000S为单口输出，最多可带1024/2048个点像素；

3.当控制单线IC时只需将控制器的DAT和GND与灯具的DAT和GND相对应连接起来即可。当控制双线IC时需把控制器的DAT.CLK和GND与灯具的DAT,CLK和GND相对应连接起来即可。

4.当使用差分信号（485信号）时，控制器的输出信号A和B分别与灯具的信号线A（DAT+)和信号线B（DAT-）相对应的连接起来即可。

5.当控制器所需电压和灯具所需电压一样时。控制器和灯具可以直接接到同一个电源上面。当控制器和灯具所需的电压不同时，灯具和控制器可以分别各用一个电源供电。

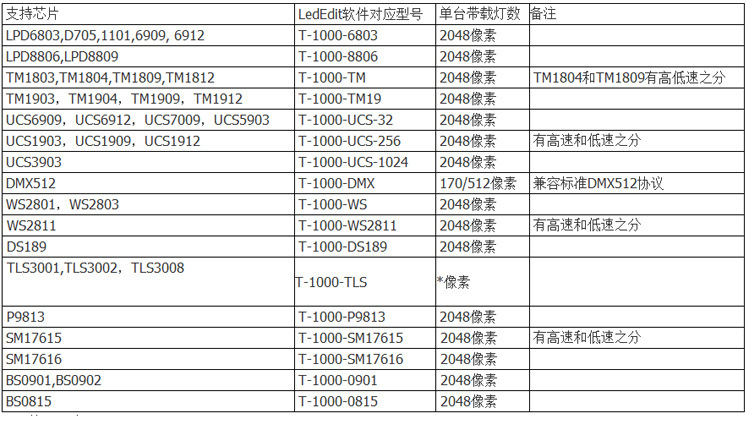

6.在效果编辑软件中新建项目时候，选择控制型号为：T-1000-IC型号

文件存储：

存储卡使用说明：

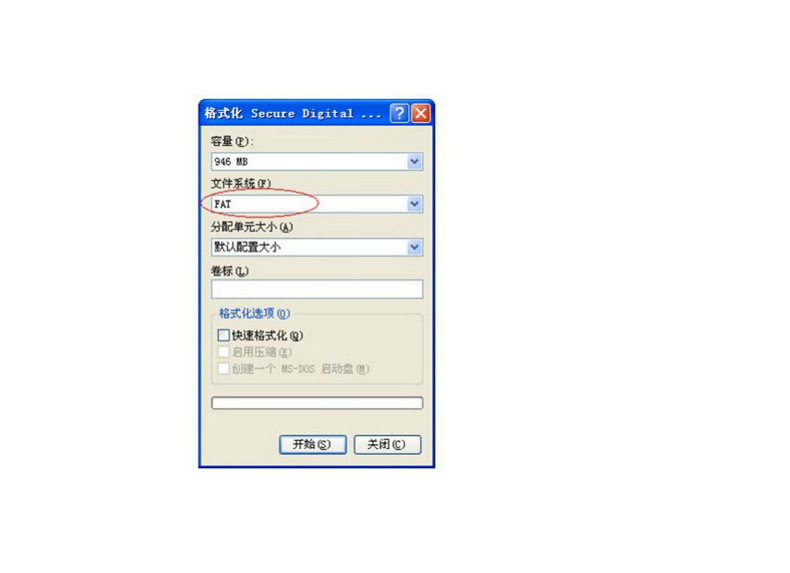

1、将文件拷贝到SD卡之前，必须先对SD卡格式化，注意是每次拷贝之前都要格式化。

2、SD卡必须要格式化成"FAT”格式。

3、控制器上的SD卡不可以热插拔，即每次插拔SD卡必须先断开控制器的电源。
